Как поднять кабину на SHACMAN X3000: подробное руководство

Содержание

• Введение: особенности кабины SHACMAN X3000
• Подготовка к подъему кабины
• Механизм подъема кабины: устройство и принцип работы
• Пошаговая инструкция подъема кабины
  • Механический способ подъема
  • Электрический способ подъема
• Фиксация кабины в поднятом положении
• Опускание кабины в исходное положение
• Техника безопасности при работе с откидной кабиной
• Обслуживание механизма подъема кабины
• Типичные проблемы и их решение
• Особенности конструкции кабины X3000 после рестайлинга
• Заключение

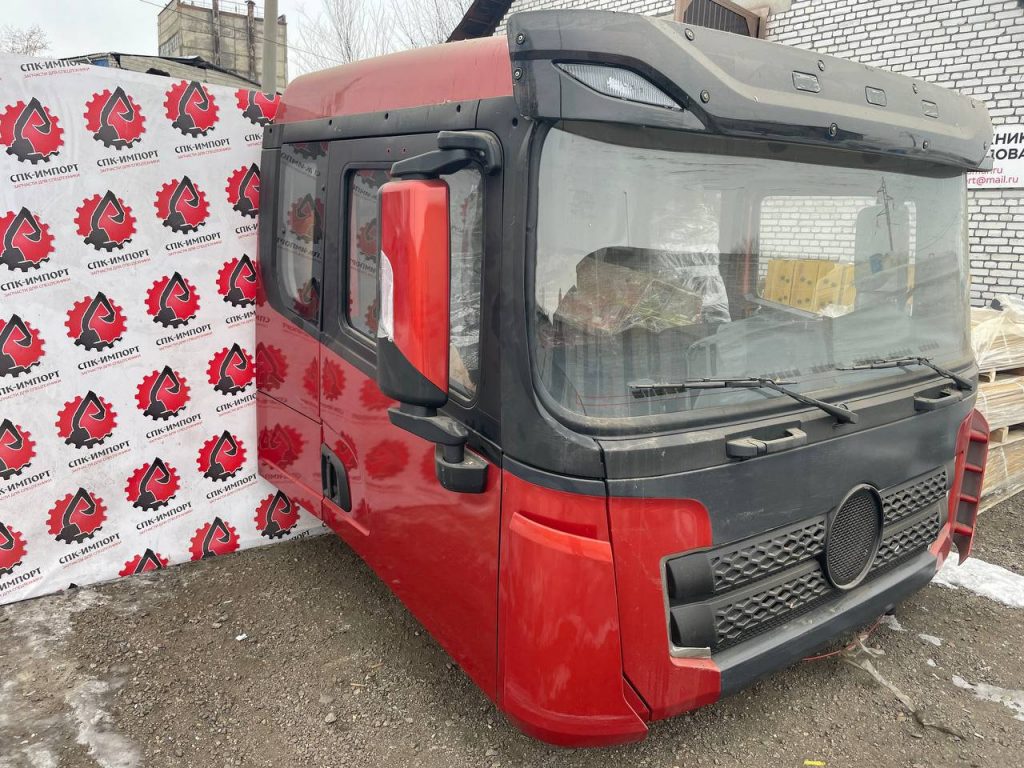

Введение: особенности кабины SHACMAN X3000

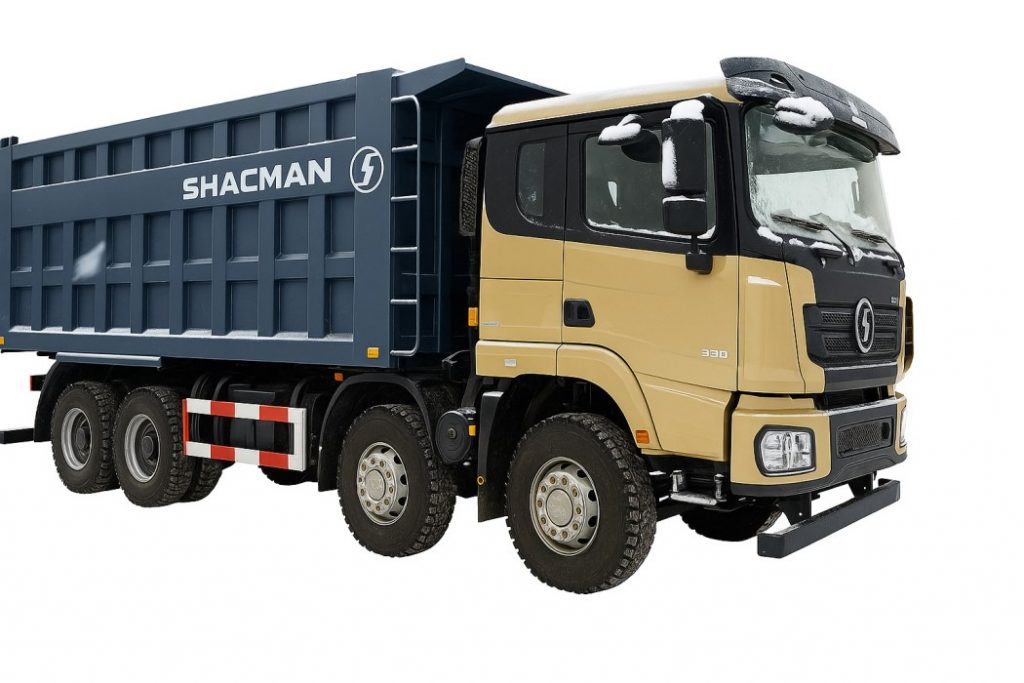

Грузовики SHACMAN X3000 представляют собой современные транспортные средства, разработанные для эффективной работы в различных условиях эксплуатации. Одной из ключевых особенностей этих автомобилей является цельнометаллическая откидная кабина, установленная на четырех гидравлических амортизаторах с гидрозамком. Такая конструкция обеспечивает не только комфорт во время движения, но и удобство при проведении технического обслуживания.

Кабина SHACMAN X3000 отличается продуманной эргономикой и высоким уровнем комфорта. После рестайлинга 2023 года дизайн кабины стал более обтекаемым и современным, улучшились аэродинамические характеристики, а внешний вид автомобиля стал более привлекательным. Внутреннее оснащение также претерпело значительные изменения: были установлены более удобные сиденья с возможностью подогрева и регулировки, улучшена звукоизоляция, а мультимедийная система теперь поддерживает сенсорный экран.

Возможность откидывания кабины вперед является важной конструктивной особенностью, которая значительно упрощает доступ к двигателю и другим агрегатам при проведении технического обслуживания и ремонта. Благодаря этому механизму водители и механики могут быстро и удобно выполнять необходимые работы без использования дополнительного оборудования.

Подготовка к подъему кабины

Перед началом процедуры подъема кабины необходимо выполнить ряд подготовительных действий, которые обеспечат безопасность и предотвратят возможные повреждения:

1. Выбор места для работы. Автомобиль должен находиться на ровной горизонтальной площадке, желательно асфальтированной. Это обеспечит устойчивость автомобиля и предотвратит самопроизвольное движение.
2. Фиксация автомобиля. Необходимо подложить противооткатные упоры (клинья) под колеса, чтобы предотвратить самопроизвольное движение автомобиля. Это особенно важно, если площадка имеет даже небольшой уклон.
3. Подготовка кабины:
   • Переключите рычаг коробки передач в нейтральное положение
   • Закройте двери кабины
   • Уберите все незакрепленные предметы из кабины, которые могут выпасть при наклоне
   • Если автомобиль соединен с полуприцепом, отсоедините тормозные трубопроводы и электрические разъемы между тягачом и полуприцепом, закройте крышки разъемов
4. Открытие радиаторной решетки. Перед подъемом кабины необходимо открыть радиаторную решетку. Важно убедиться, что она открыта полностью, а не наполовину.
5. Проверка механизма подъема. Перед началом работы следует убедиться, что гидравлическая система подъема кабины находится в исправном состоянии, уровень масла в системе соответствует норме, а все соединения герметичны.

Механизм подъема кабины: устройство и принцип работы

Система подъема кабины на грузовиках SHACMAN X3000 представляет собой гидравлический механизм, который может быть как с ручным, так и с электрическим управлением. Понимание принципа работы этого механизма поможет правильно эксплуатировать его и своевременно выявлять возможные неисправности.

Основные компоненты системы подъема кабины:

1. Гидравлический насос — устройство, создающее давление в гидравлической системе. В зависимости от комплектации автомобиля, насос может приводиться в действие вручную (с помощью специальной рукоятки) или электрически (с помощью электромотора).
2. Гидроцилиндр подъема — исполнительный механизм, который преобразует гидравлическое давление в механическое движение, обеспечивая подъем кабины.
3. Масляный резервуар — емкость для хранения гидравлического масла.
4. Переключатель направления — устройство, позволяющее изменять направление движения гидравлической жидкости, что обеспечивает подъем или опускание кабины.
5. Гидрозамок — механизм, фиксирующий кабину в исходном положении.
6. Система управления — включает в себя рычаги, переключатели или кнопки, с помощью которых оператор управляет процессом подъема или опускания кабины.

Принцип работы:

При активации системы подъема (вручную или электрически) гидравлический насос создает давление в системе, которое передается на гидроцилиндр. Шток гидроцилиндра выдвигается, поднимая кабину. Когда кабина проходит точку равновесия (центр тяжести кабины проходит через точку опрокидывания), она начинает опрокидываться вперед под действием силы тяжести без дальнейшего участия гидравлики.

При опускании кабины процесс происходит в обратном порядке: гидравлическая система контролирует скорость опускания кабины, а когда кабина возвращается в исходное положение, гидрозамок фиксирует ее, предотвращая самопроизвольное откидывание во время движения автомобиля.

Пошаговая инструкция подъема кабины

Механический способ подъема

Если ваш SHACMAN X3000 оснащен механической системой подъема кабины, следуйте этой пошаговой инструкции:

1. Выполните все подготовительные действия, описанные в разделе «Подготовка к подъему кабины».
2. Найдите специальную рукоятку для управления гидравлическим насосом. Обычно она хранится в инструментальном ящике автомобиля.
3. Переведите рычаг переключателя маслонасоса механизма опрокидывания в положение «↑» (вверх). Это можно сделать, повернув специальную рукоятку по часовой стрелке до упора.
4. Вставьте рукоятку в специальное отверстие для управления насосом.
5. Начните качать рукоятку, совершая возвратно-поступательные движения. При каждом движении рукоятки гидравлический насос создает давление, которое постепенно поднимает кабину.
6. Продолжайте качать до тех пор, пока кабина не начнет опрокидываться. Важно помнить, что при каждом подъеме кабина должна пройти точку своего равновесия (центр тяжести), после чего она будет опрокидываться вперед под действием силы тяжести без помощи насоса.
7. Когда кабина достигнет нужного угла подъема (обычно 45-55 градусов), прекратите качать рукоятку.
8. Зафиксируйте кабину в поднятом положении с помощью страховочного троса или специальной подставки, чтобы предотвратить ее самопроизвольное опускание и не нагружать гидравлическую систему длительное время.

Электрический способ подъема

Если ваш SHACMAN X3000 оборудован электрической системой подъема кабины, процесс будет еще проще:

1. Выполните все подготовительные действия, описанные в разделе «Подготовка к подъему кабины».

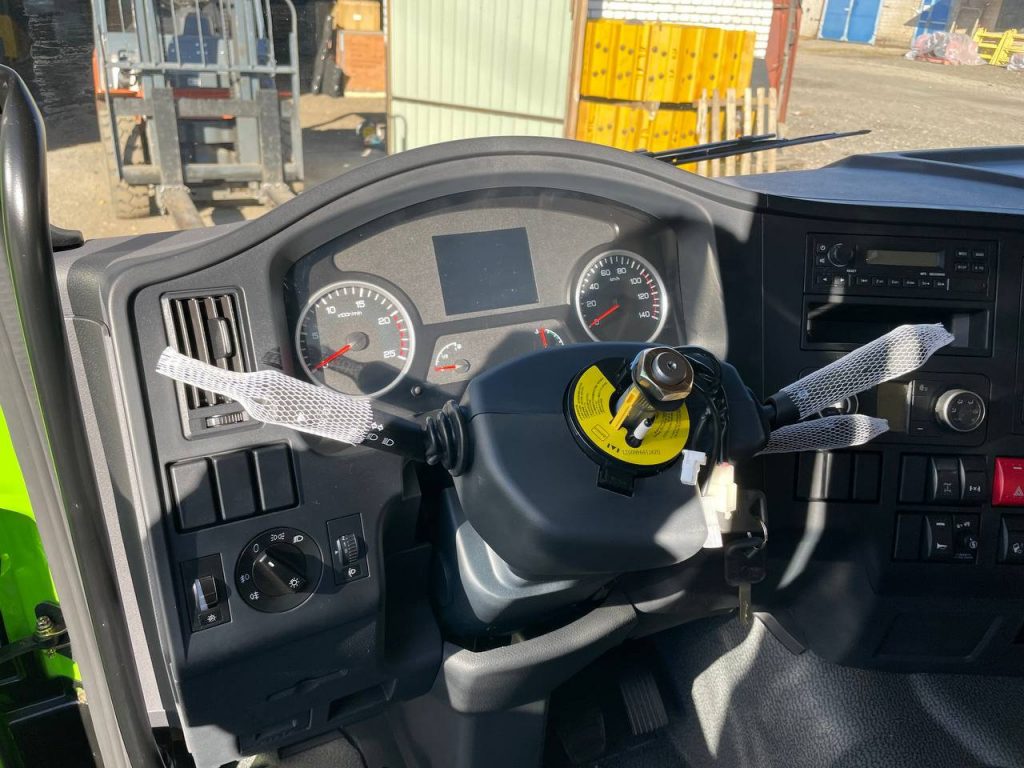

2. Найдите переключатель электрического подъема кабины на приборной панели внутри кабины.
3. Переведите переключатель в положение «подъем».
4. Удерживайте переключатель в этом положении, пока кабина не начнет подниматься.
5. Когда кабина приблизится к точке равновесия, отпустите кнопку на мгновение и затем снова нажмите, чтобы кабина прошла центр тяжести медленно, избегая резкого опрокидывания.
6. Продолжайте удерживать переключатель до тех пор, пока кабина не достигнет нужного угла подъема.
7. После достижения нужного угла подъема отпустите переключатель и зафиксируйте кабину в поднятом положении с помощью страховочного троса или специальной подставки.

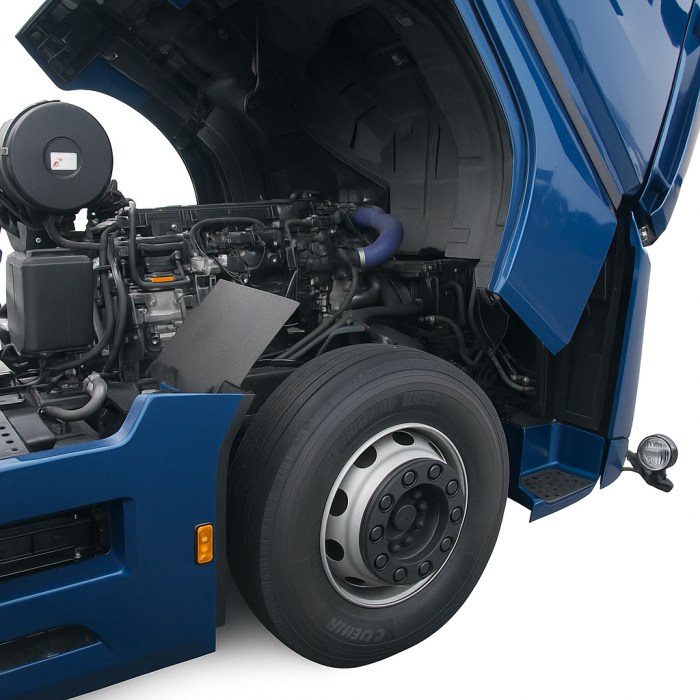

Фиксация кабины в поднятом положении

После того как кабина поднята до нужного угла, необходимо обеспечить ее надежную фиксацию в этом положении. Это критически важно для безопасности работы под кабиной.

Способы фиксации:

1. Использование страховочного троса. Многие модели SHACMAN X3000 оснащены специальным страховочным тросом, который предназначен для фиксации кабины в поднятом положении. Трос следует надежно закрепить в предусмотренных для этого местах.
2. Применение специальной подставки. Если автомобиль не оснащен страховочным тросом или требуется дополнительная страховка, можно использовать специальную подставку, которая устанавливается между рамой автомобиля и кабиной.
3. Проверка надежности фиксации. После установки страховочных элементов необходимо проверить надежность фиксации, слегка покачав кабину из стороны в сторону. Если кабина надежно зафиксирована, можно приступать к работам под ней.

Опускание кабины в исходное положение

После завершения работ под кабиной необходимо правильно вернуть ее в исходное положение. Процесс опускания кабины требует такой же внимательности и осторожности, как и процесс подъема.

Механический способ опускания:

1. Уберите все инструменты и посторонние предметы из-под кабины.
2. Снимите страховочный трос или подставку, которые использовались для фиксации кабины в поднятом положении.
3. Переведите рычаг переключателя маслонасоса механизма опрокидывания в положение «↓» (вниз). Для этого вставьте специальную рукоятку в отверстие и поверните влево до упора.
4. Начните качать рукоятку, чтобы активировать гидравлическую систему. Кабина начнет медленно опускаться.
5. Продолжайте качать рукоятку до тех пор, пока кабина полностью не опустится и не зафиксируется в исходном положении (до тех пор, пока втулка не войдет в замковый механизм кабины).
6. После того как кабина встанет на место, продолжайте качать рукоятку до тех пор, пока не почувствуете значительное увеличение сопротивления. Это означает, что гидрозамок сработал и кабина надежно зафиксирована.
7. Проверьте, погас ли индикатор блокировки кабины на приборной панели. Если индикатор продолжает гореть, это означает, что кабина не заблокирована должным образом, и необходимо повторить процедуру.

Электрический способ опускания:

1. Уберите все инструменты и посторонние предметы из-под кабины.
2. Снимите страховочный трос или подставку, которые использовались для фиксации кабины в поднятом положении.
3. Переведите переключатель электрического управления кабиной в положение «опускание».
4. Удерживайте переключатель в этом положении, пока кабина полностью не опустится и не зафиксируется в исходном положении.
5. Продолжайте удерживать переключатель до тех пор, пока не погаснет сигнальная лампочка блокировки на приборной доске кабины, затем выключите переключатель подъема и опускания в кабине.
6. Проверьте надежность фиксации кабины, слегка покачав ее вперед-назад.

Техника безопасности при работе с откидной кабиной

Работа с откидной кабиной требует соблюдения определенных правил безопасности, которые помогут избежать травм и повреждения оборудования:

• Запрет на присутствие людей в кабине. Категорически запрещается находиться в кабине во время ее подъема или опускания. Это может привести к серьезным травмам или даже гибели.
• Запрет на нахождение под кабиной без фиксации. Запрещается находиться под поднятой кабиной, если она не зафиксирована страховочным тросом или специальной подставкой. Гидравлическая система может дать сбой, что приведет к неконтролируемому опусканию кабины.
• Проверка окружающего пространства. Перед подъемом кабины убедитесь, что в зоне ее движения нет людей или предметов, которые могут быть повреждены или стать причиной травм.
• Работа на ровной поверхности. Подъем кабины должен осуществляться только на ровной горизонтальной площадке. Наклон автомобиля может привести к неконтролируемому движению кабины.
• Фиксация автомобиля. Перед началом работы с кабиной обязательно зафиксируйте автомобиль с помощью противооткатных упоров (клиньев).
• Проверка механизма подъема. Регулярно проверяйте состояние гидравлической системы, уровень и качество масла, а также надежность всех соединений.
• Соблюдение инструкций производителя. Всегда следуйте инструкциям и рекомендациям производителя, изложенным в руководстве по эксплуатации автомобиля.
• Запрет на движение с поднятой кабиной. Категорически запрещается движение автомобиля с поднятой или незафиксированной кабиной.
• Проверка фиксации перед началом движения. Перед началом движения автомобиля обязательно убедитесь, что кабина надежно зафиксирована, а сигнальная лампа блокировки на приборной панели не горит.

Соблюдение этих правил безопасности поможет избежать несчастных случаев и обеспечит долгую и безотказную работу механизма подъема кабины.

Обслуживание механизма подъема кабины

Для обеспечения надежной и безопасной работы механизма подъема кабины необходимо регулярно проводить его техническое обслуживание. Это поможет предотвратить возможные неисправности и продлить срок службы системы.

Регулярные проверки:

1. Проверка уровня гидравлического масла. Рекомендуется проверять уровень масла в гидравлической системе подъема кабины раз в две недели. Уровень масла должен находиться вровень с заливной горловиной. Если уровень ниже нормы, необходимо долить чистое гидравлическое масло соответствующей марки и спецификации.
2. Проверка качества масла. Помимо уровня, необходимо контролировать и качество гидравлического масла. Если масло изменило цвет, стало мутным или в нем появились посторонние частицы, его следует заменить.
3. Проверка герметичности системы. Регулярно осматривайте все соединения гидравлической системы на предмет утечек. При обнаружении даже незначительных утечек необходимо немедленно устранить их, чтобы предотвратить потерю давления в системе и возможные аварийные ситуации.
4. Проверка работоспособности механизма. Периодически проверяйте работоспособность механизма подъема кабины, выполняя полный цикл подъема и опускания. Это поможет выявить возможные неисправности на ранней стадии.
5. Проверка состояния гидроцилиндра. Осматривайте гидроцилиндр на предмет механических повреждений, коррозии и утечек. Шток гидроцилиндра должен быть чистым, без следов коррозии и механических повреждений.
6. Проверка состояния страховочных элементов. Регулярно проверяйте состояние страховочного троса или других элементов, используемых для фиксации кабины в поднятом положении.

Техническое обслуживание:

• Замена гидравлического масла. Рекомендуется менять гидравлическое масло в системе подъема кабины в соответствии с регламентом технического обслуживания автомобиля или при ухудшении его качества.
• Очистка и смазка механизмов. Регулярно очищайте и смазывайте все доступные движущиеся части механизма подъема кабины, включая шарниры и петли.
• Проверка и подтяжка крепежных элементов. Периодически проверяйте и при необходимости подтягивайте все крепежные элементы механизма подъема кабины.
• Проверка электрических компонентов. Если система подъема кабины оснащена электрическим приводом, регулярно проверяйте состояние электрических компонентов, включая проводку, переключатели и электродвигатель.

Регулярное и качественное техническое обслуживание механизма подъема кабины не только обеспечит его надежную работу, но и значительно продлит срок службы всей системы.

Типичные проблемы и их решение

При эксплуатации механизма подъема кабины SHACMAN X3000 могут возникать различные проблемы. Знание типичных неисправностей и способов их устранения поможет быстро восстановить работоспособность системы.

1. Кабина не поднимается или поднимается медленно:

Возможные причины:

• Недостаточный уровень гидравлического масла
• Наличие воздуха в гидравлической системе
• Неисправность гидравлического насоса
• Утечки в гидравлической системе
• Засорение гидравлических магистралей

Решения:

• Проверьте и при необходимости долейте гидравлическое масло
• Удалите воздух из системы, выполнив несколько полных циклов подъема и опускания кабины
• Проверьте работоспособность гидравлического насоса, при необходимости замените его
• Устраните утечки в гидравлической системе
• Очистите или замените засоренные гидравлические магистрали

2. Кабина не фиксируется в исходном положении:

Возможные причины:

• Неисправность гидрозамка
• Неправильная регулировка механизма фиксации
• Механические повреждения элементов фиксации

Решения:

• Проверьте и при необходимости отремонтируйте или замените гидрозамок
• Отрегулируйте механизм фиксации в соответствии с рекомендациями производителя
• Замените поврежденные элементы фиксации

3. Кабина самопроизвольно опускается из поднятого положения:

Возможные причины:

• Утечки в гидравлической системе
• Неисправность обратного клапана
• Износ уплотнений гидроцилиндра

Решения:

• Устраните утечки в гидравлической системе
• Проверьте и при необходимости замените обратный клапан
• Замените изношенные уплотнения гидроцилиндра

4. Неравномерное движение кабины при подъеме или опускании:

Возможные причины:

• Наличие воздуха в гидравлической системе
• Механические повреждения направляющих или шарниров
• Неравномерный износ элементов механизма

Решения:

• Удалите воздух из системы
• Проверьте и при необходимости отремонтируйте или замените поврежденные элементы
• Замените изношенные элементы механизма

5. Повышенный шум при работе механизма подъема:

Возможные причины:

• Недостаточный уровень гидравлического масла
• Наличие воздуха в гидравлической системе
• Износ или повреждение элементов насоса
• Ослабление крепежных элементов

Решения:

• Проверьте и при необходимости долейте гидравлическое масло
• Удалите воздух из системы
• Замените изношенные или поврежденные элементы насоса
• Подтяните ослабленные крепежные элементы

При возникновении сложных или нетипичных проблем с механизмом подъема кабины рекомендуется обратиться к специалистам официального дилерского центра SHACMAN. Они имеют необходимые знания, опыт и оборудование для диагностики и устранения любых неисправностей.

Особенности конструкции кабины X3000 после рестайлинга

В 2023 году компания SHACMAN провела рестайлинг модели X3000, внеся значительные изменения в конструкцию и оснащение кабины. Эти изменения затронули не только внешний вид и комфорт, но и некоторые аспекты механизма подъема кабины.

Внешние изменения:

После рестайлинга дизайн кабины стал более обтекаемым и современным. Улучшены аэродинамические характеристики, а внешний вид автомобиля стал более привлекательным. Эти изменения не только улучшили эстетические качества автомобиля, но и положительно сказались на его аэродинамических характеристиках, что в свою очередь повлияло на топливную экономичность.

Внутренние улучшения:

Внутреннее оснащение кабины также претерпело значительные изменения. Были установлены более удобные сиденья с возможностью подогрева и регулировки, улучшена звукоизоляция, а мультимедийная система теперь поддерживает сенсорный экран. Приборная панель получила цифровые дисплеи, что улучшило удобство использования.

Изменения в системе безопасности:

Рестайлинговая версия X3000 получила значительно улучшенные системы безопасности. В обновленной модели появились адаптивный круиз-контроль, система мониторинга усталости водителя, а также улучшенная система стабилизации и дополнительные подушки безопасности, что значительно повышает уровень защиты водителя и пассажиров.

Особенности механизма подъема кабины:

Хотя основной принцип работы механизма подъема кабины остался прежним, в рестайлинговой версии были внесены некоторые улучшения, направленные на повышение надежности и удобства использования:

• Улучшенная гидравлическая система. Новая версия оснащена более надежной гидравлической системой с улучшенными характеристиками.
• Усовершенствованная система фиксации. Механизм фиксации кабины в исходном положении стал более надежным, что повышает безопасность эксплуатации.
• Электронный контроль. В моделях с электрическим приводом подъема кабины улучшена система электронного контроля, что делает процесс подъема и опускания более плавным и безопасным.
• Улучшенная индикация. На приборной панели появилась более информативная индикация состояния механизма подъема кабины, что позволяет водителю лучше контролировать процесс.

Эти изменения сделали процесс подъема и опускания кабины более безопасным и удобным, что особенно важно при проведении технического обслуживания и ремонта автомобиля.

Заключение

Подъем кабины на грузовиках SHACMAN X3000 является важной процедурой, которая обеспечивает доступ к двигателю и другим агрегатам при проведении технического обслуживания и ремонта. Правильное выполнение этой процедуры не только упрощает работу, но и обеспечивает безопасность персонала и сохранность оборудования.

В этой статье мы подробно рассмотрели все аспекты процесса подъема кабины, начиная от подготовительных действий и заканчивая техническим обслуживанием механизма. Мы описали как механический, так и электрический способы подъема кабины, а также рассмотрели типичные проблемы, которые могут возникнуть при эксплуатации механизма, и способы их решения.

Особое внимание было уделено технике безопасности, так как неправильное выполнение процедуры подъема кабины может привести к серьезным травмам или повреждению оборудования. Мы также рассмотрели особенности конструкции кабины X3000 после рестайлинга 2023 года, которые сделали процесс подъема и опускания кабины более безопасным и удобным.

Надеемся, что эта информация будет полезна как профессиональным водителям и механикам, так и владельцам грузовиков SHACMAN X3000, и поможет им правильно и безопасно выполнять процедуру подъема кабины.
