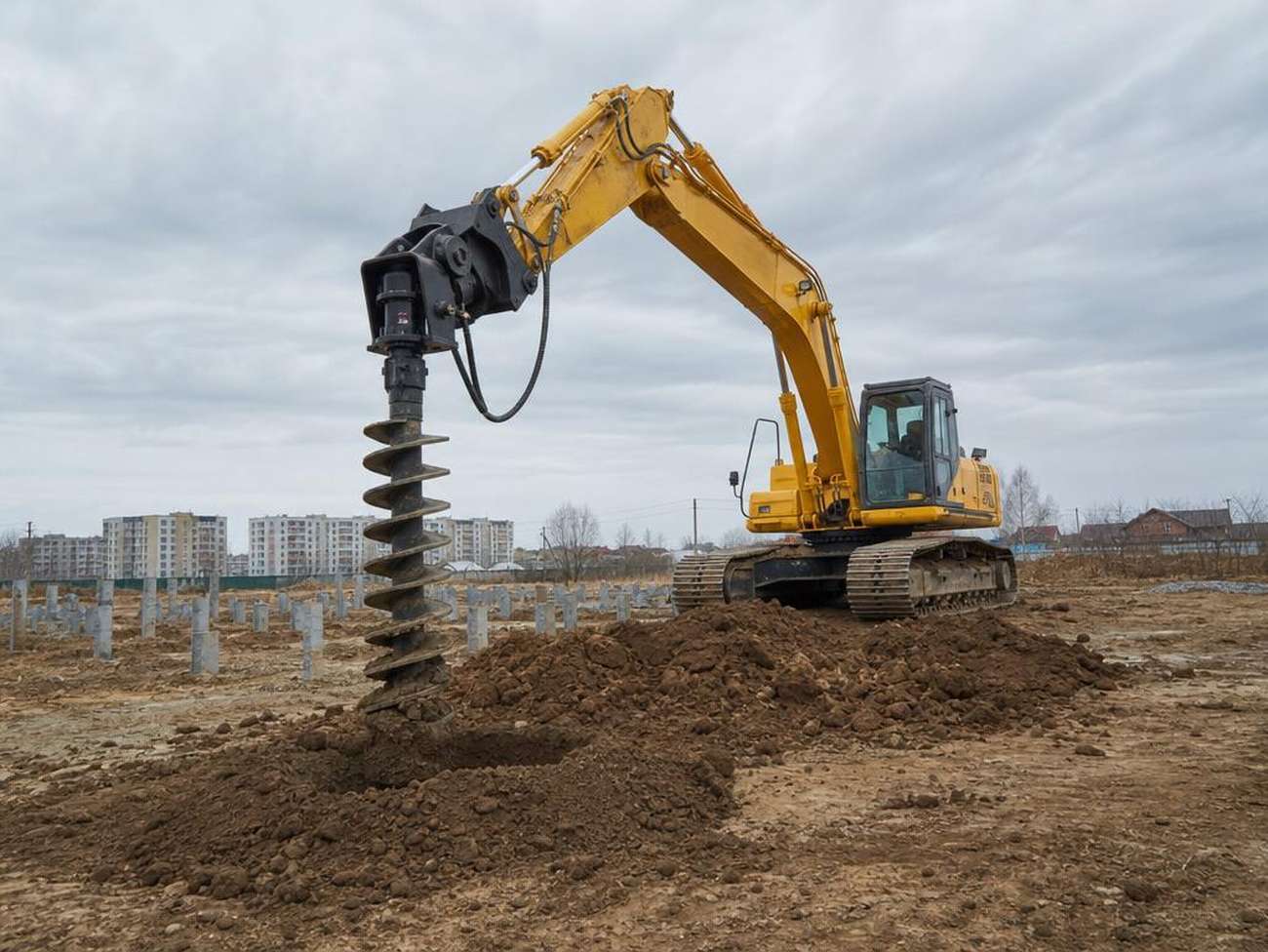

Когда на объекте нужно забурить сотню свайных ям под забор или пробить лунки вдоль трассы ЛЭП, ни один нормальный прораб не будет делать это вручную. Навесное бурильное оборудование на экскаватор или погрузчик решает эту задачу за часы — там, где лопата заняла бы дни. Я работаю с такими навесками уже много лет и каждый раз убеждаюсь: правильно подобранный гидробур со шнеком экономит деньги и время.
Меня зовут Андрей Петров, я механик спецтехники с 17-летним стажем, специализируюсь на китайских машинах и гидравлике. В этой статье — честный разбор бурения навесным оборудованием экскаваторов: от устройства гидробура до выбора шнека под конкретный грунт. Без рекламы, только то, с чем сталкиваюсь в ремзоне и на площадке.
Гидробур на экскаватор — это универсальное навесное оборудование для бурения грунта с приводом от гидросистемы машины. Шнек передаёт крутящий момент в забой и транспортирует породу наверх. Область применения: сваи под фундамент, опоры ЛЭП и связи, дренажные колодцы, заборные столбы, посадочные ямы.
Статья для тех, кто выбирает гидробур впервые или уже работает с этим инструментом и хочет разобраться глубже. Мы пройдём по конструкции установки, классификации шнеков, подбору под класс спецтехники, комплектации и типичным ошибкам при бурении. Гидромолот оставляем за скобками — у него другая задача: разрушение, а не бурение.
Как устроен гидробур: гидромотор, редуктор и шнек

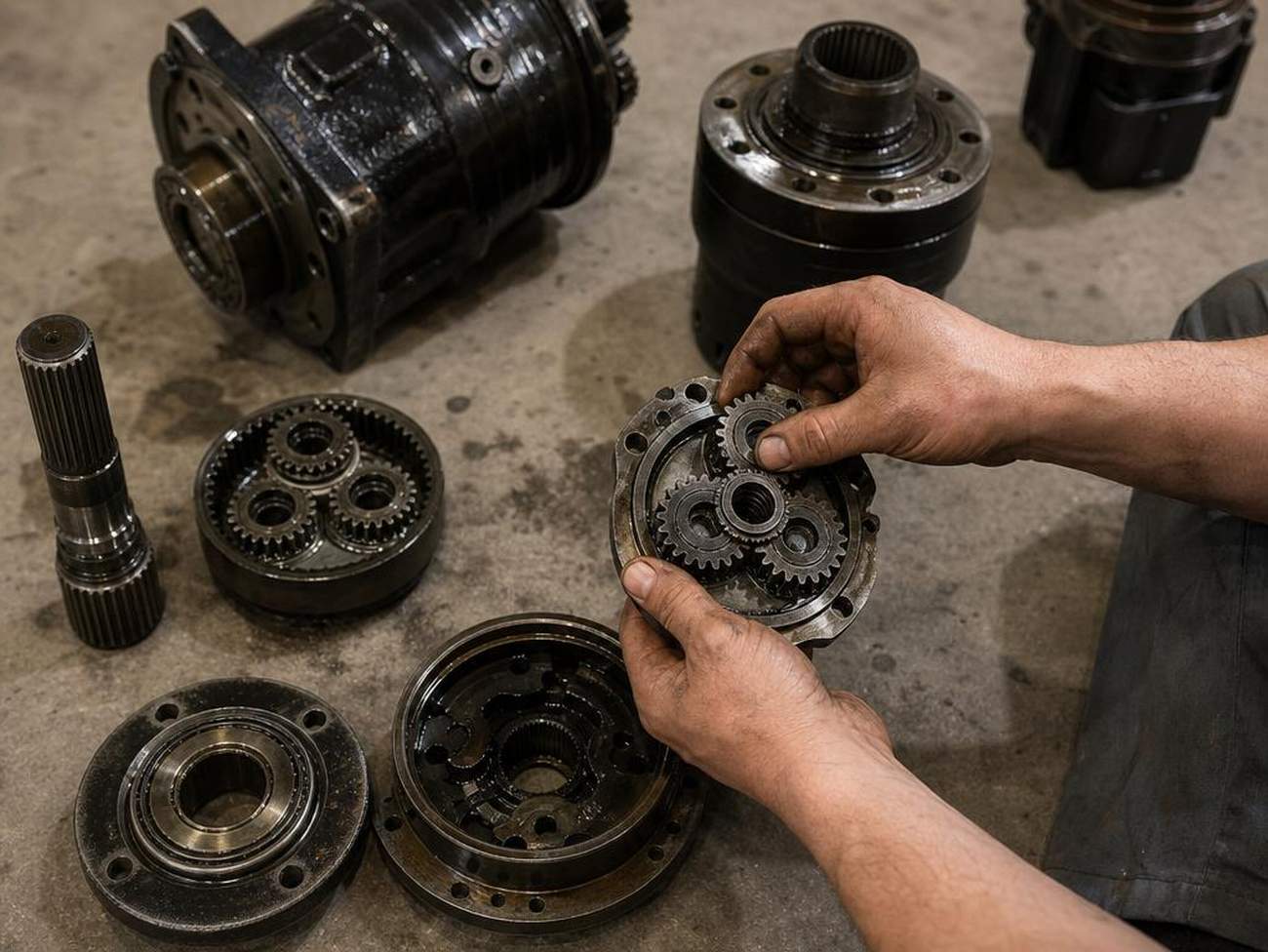

Любой гидравлический бур состоит из трёх узлов: гидромотор, планетарный редуктор и выходной вал с посадочным гнездом под шнек. Разобрать эту цепочку стоит, потому что именно от неё зависит, потянет ли установка ваш грунт или начнёт буксовать и греть масло.
Гидромотор преобразует поток масла от гидросистемы экскаватора во вращение. Сам по себе он крутится быстро, но с небольшим моментом — для бурения это бесполезно. Планетарный редуктор меняет картину: снижает обороты до 50-200 об/мин и многократно увеличивает крутящий момент на выходном валу. Момент — ключевой параметр бура, не скорость. В плотном грунте или при большом диаметре шнека нужен момент 3000-8000 Нм, иначе инструмент просто встанет.
Подключение к гидросистеме — через два рабочих рукава (подача и слив) и при наличии реверса — дополнительная пара для переключения направления вращения. Давление и расход масла — критические параметры. Превысишь расход — перегреешь масло и попадёшь на замену гидронасоса. Не додашь давления — бур не развернёт полный момент.
| Класс техники | Масса, т | Давление, бар | Расход масла, л/мин | Момент на валу, Нм |
| Мини-экскаватор | 1,5-3,5 | 180-210 | 25-50 | 800-2000 |
| Экскаватор средний | 8-16 | 200-250 | 60-120 | 3000-6000 |
| Гусеничный экскаватор | 20-35 | 250-350 | 120-200 | 6000-12000 |
| Погрузчик (телескоп/ковш) | 4-10 | 180-230 | 50-90 | 2000-4000 |
Крепление бура к рукояти — отдельная тема. Пальцевое соединение (два пальца через серьги) — классика, надёжно, но смена навески занимает 15-20 минут. Быстросъёмные системы CW и S-type позволяют поменять навеску за 2-3 минуты прямо из кабины или без инструмента — это важно, когда на объекте несколько видов работ. Проверяй совместимость: размер быстросъёма должен совпадать с классом машины, иначе люфт убьёт посадочные поверхности за сезон.
Важный нюанс из практики: перед подключением системы всегда замеряй фактический расход масла на вашем экскаваторе — паспортные данные и реальность расходятся на 10-20%. Слишком высокий расход для конкретного устройства даст перегрев за полчаса интенсивной работы.
Шнеки: чем отличаются и под какой грунт брать
Шнек — не просто сверло. Транспортный инструмент: он не только режет грунт, но и выносит его наверх по спирали. Неправильно подобранный шнек либо не пройдёт забой, либо забьётся и остановит всю работу. Я видел оба варианта — оба дорогие.

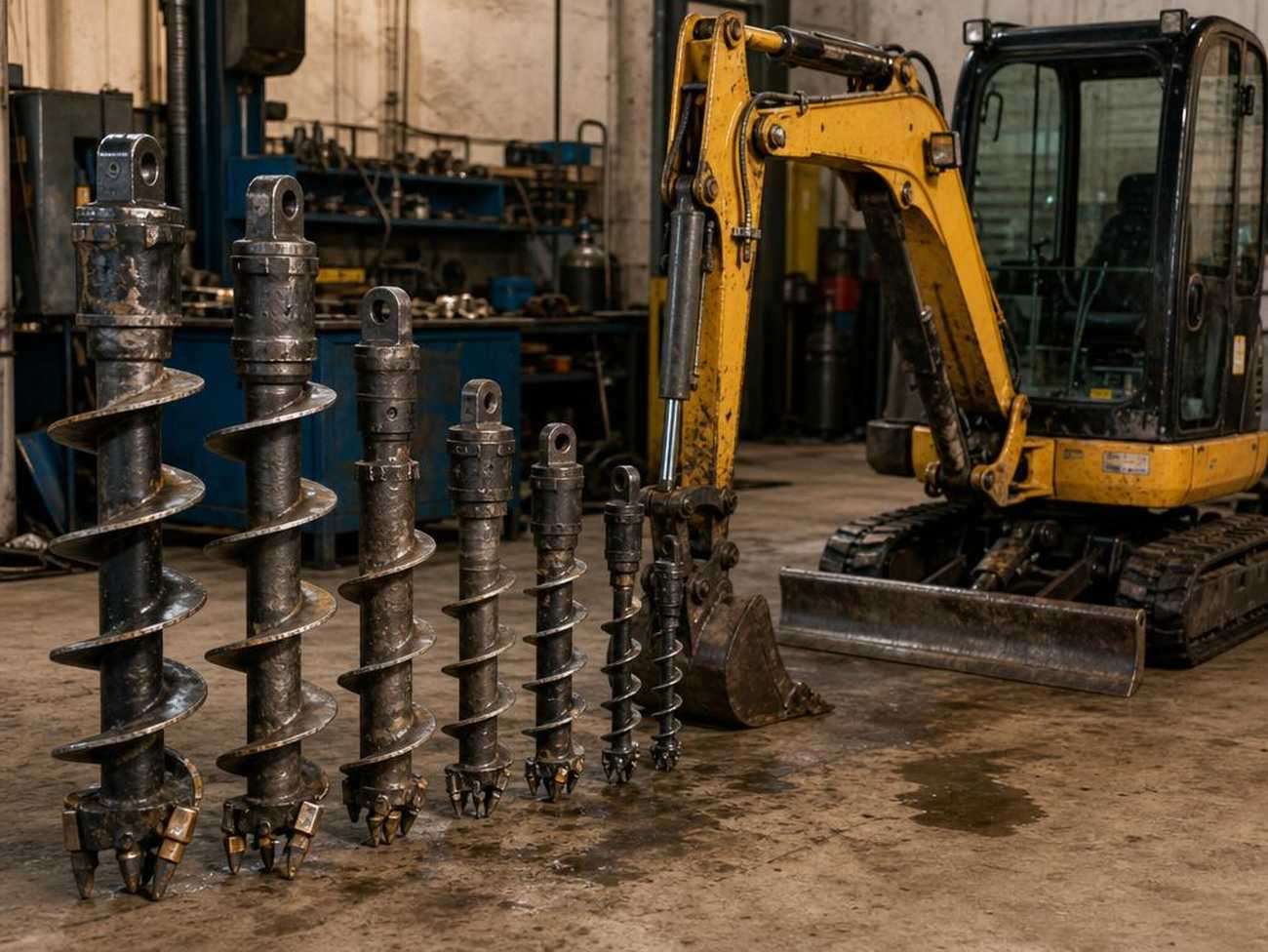

Классификация идёт по двум осям: диаметр и тип грунта. Диаметр — от 150 мм (ямки под столбики) до 1200 мм (буронабивные сваи под фундамент). Наиболее ходовые размеры на практике: 300 мм — заборные столбы, опоры освещения, 400-500 мм — столбы ЛЭП, дренаж, 600-800 мм — сваи под лёгкие конструкции, большие посадочные ямы. Шнек 1000-1200 мм — это уже серьёзное строительство, требует машины от 20 тонн. Мини-шнеки 100-200 мм — для мини-техники в стеснённых условиях.
По типу грунта выбрать шнек — значит выбрать геометрию спирали и материал режущей кромки:
- Мягкий грунт (песок, супесь, торф): широкий шаг спирали, стандартная сталь 40Х, режущие зубья без напайки.
- Средний грунт (суглинок, глина, слежавшийся грунт): средний шаг, усиленные кромки из Hardox 450 или со сменными твердосплавными зубьями.
- Скальный и мёрзлый грунт, известняк: специальный шнек с конусным забурником и пикообразными зубьями из твёрдого сплава, узкий шаг спирали.
| Тип шнека | Диаметр, мм | Длина, м | Грунт | Материал кромки |
| Стандартный | 150-500 | 1,0-1,5 | Мягкий, суглинок | Сталь 40Х |
| Усиленный | 300-800 | 1,0-2,0 | Глина, плотный грунт | Hardox 450 |
| Скальный | 200-600 | 0,8-1,2 | Скала, мёрзлый грунт | Твёрдый сплав (пики) |
| Шнек мини | 100-250 | 0,6-1,0 | Мягкий, средний | Сталь 40Х |
Удлинители шнека нужны, когда глубина превышает длину базового шнека. Стандартная секция — 1,0-1,5 м, удлинители добавляют по 0,5-1,0 м. При работе с удлинителями следи за соосностью — любой перекос увеличивает нагрузку на редуктор и ломает соединительные пальцы. Категории работ, где удлинители обязательны: сваи глубже 2,5 м, дренажные колодцы, опоры мостов.
Забурник — нижний конус шнека, первая точка контакта с грунтом. На мягком грунте достаточно простого острия, на глине и скале нужен усиленный конус с твердосплавными вставками — иначе забурник изнашивается за смену. Сменные зубья на режущих кромках различных моделей — правильное решение: менять зуб за 5 минут дешевле, чем покупать новый шнек.
Выбор гидробура под технику: мини-экскаватор, погрузчик, гусеничный экскаватор
Первое, что я спрашиваю у клиента, который приходит с вопросом про гидробур — какая у тебя базовая техника и какой у неё расход по гидравлике. Потому что навесное оборудование, которое отлично работает на тяжёлом гусеничном экскаваторе, просто не запустится на мини или будет работать вполсилы на погрузчике. Разберём по классам.
Мини-экскаватор (2-5 тонн) — самый распространённый запрос сейчас. Момент вращения у таких машин ограничен: как правило, до 4000-5000 Нм. Шнек больше 400 мм в мягком грунте уже на пределе, в суглинке тем более. Для мини подбирают лёгкие вращатели с малым расходом — обычно 30-60 л/мин. Нюанс: у многих мини-экскаваторов нет отдельного предохранительного клапана на вспомогательном контуре, поэтому перед установкой проверь, есть ли заводской предохранитель или его нужно ставить в линию отдельно. Китайские мини — Lonking CDM306, Yuchai YC35 — как правило, имеют стандартный быстросъём под европейский размер, но переходник под конкретный вращатель всё равно нужен.
На погрузчик гидробур устанавливается через навесную плиту на задний навес или через передний гидравлический выход — зависит от модели. Главная особенность: у большинства погрузчиков расход вспомогательной гидравлики ниже, чем у экскаватора того же класса, поэтому вращатель нужно подбирать с запасом по нижней границе расхода. Для погрузчика 3-5 тонн — вращатель до 3500 Нм, шнек до 350 мм.
Гусеничный экскаватор от 10 тонн и выше — серьёзный инструмент. Момент вращения у тяжёлых вращателей доходит до 250 кНм, глубина бурения — до 25 м с удлинителями. Машины класса XCMG XE215C, SANY SY215 спокойно выдают 120-160 л/мин на вспомогательный контур. Здесь реально работать со шнеком 800-1200 мм в плотном грунте и скальных вставках с забурником.
По переходникам: всегда уточняй размер пальца и посадочное под ковшедержатель своей техники. Универсальных переходников нет — предложение на рынке большое, но неверно подобранный адаптер даст люфт и ускоренный износ втулок. Совместимость с китайскими машинами XCMG, SANY, Lonking у большинства нормальных поставщиков проверена — просто называй модель при заказе.
Навесное бурильное оборудование в комплекте: переходники, удлинители, реверс
Многие берут вращатель и шнек по отдельности — с разных поставщиков, что подешевле. Я понимаю логику, но на практике это часто заканчивается тем, что переходная плита не встаёт, или удлинитель шнека болтается, или реверс не совпадает по присоединительным размерам. Навесное бурильное оборудование лучше брать комплектом от одной компании — это реальная экономия времени на монтаже и стыковке.
Что входит в полный комплект кроме вращателя и шнека:
- Переходная плита (адаптер) соединяет вращатель с рукоятью экскаватора. Подбирается строго под модель машины. Сервис нормального поставщика предполагает, что ты называешь модель — тебе подбирают адаптер под неё, а не наоборот.
- Блок реверса позволяет менять направление вращения прямо с пульта. Нужен при работе в вязком грунте, когда шнек закусывает и его надо вывернуть обратно. Без реверса вытаскивать прихваченный шнек — отдельное удовольствие, скажу я вам.
- Удлинители шнека — секции по 0,5-1,5 м. Набираешь нужную глубину под конкретный объект. Стыковочный узел должен совпадать по диаметру и типу соединения с основным шнеком — поэтому лучше найти удлинители того же производителя.
- Дополнительные шнеки под разные задачи — под мягкий грунт, под скалу, под лёд. Если объекты разные, лучше иметь набор шнеков под корзину инструмента, чем каждый раз искать нужный.
При заказе под конкретную модель экскаватора обязательно уточняй: расход и давление вспомогательного контура, тип и размер быстросъёма, вес допустимого навесного по документации машины. Эти три параметра — основа для подбора. Менеджер нормальной компании попросит именно их.
По запчастям совет такой: при заказе комплекта сразу бери расходники — уплотнения на гидроразъёмы, болты крепления адаптера, шпонки шнека. Это недорого, но когда что-то выйдет из строя на объекте, не придётся останавливать работу и ждать доставки. Добавить запчасти в корзину при оформлении заказа — дело двух минут, а потом скажешь себе спасибо.
Категории оборудования и что есть на рынке: бренды и ценовые сегменты
Рынок гидробуров в России сейчас делится на три ценовых сегмента, и разница между ними не только в цене, но и в том, что ты получаешь по факту.
Бюджетный сегмент — китайское навесное без имени или с малоизвестным брендом. Цену найти легко, наличие на складах у дистрибьюторов обычно достаточное. Ресурс — как повезёт, на гарантийный сервис рассчитывать сложно. Для разового объекта или теста приемлемо, для постоянной работы — рискованно.
Средний сегмент — здесь я бы выделил Delta и Impulse. Оборудование с нормальной документацией, с реальными параметрами (не рекламными), с запчастями в наличии. По соотношению ресурс-цена для малого и среднего парка техники — оптимальное предложение. Rockson занимает похожую позицию, ориентирован на средние и тяжёлые машины.
Премиум — Profbreaker и европейские бренды. Высокий ресурс, точность изготовления и полный сервис. Для крупных подрядчиков, где простой техники дороже экономии на навесном.
Отдельно скажу про навигацию по рынку. Когда заходишь на сайте с навесным оборудованием, используй фильтры по типу машины и задаче — иначе легко запутаться. Рядом с гидробурами в категориях товаров всегда соседствуют гидромолот, мульчеры, грейферы, вибропогружатели, фрезы. Разное навесное под разные задачи: гидромолот для разрушения, мульчеры для расчистки, грейферы для захвата и сортировки. Показать их в одном каталоге удобно, но важно не перепутать задачу при заказе. Ковши — отдельная большая категория, они вообще не про бурение, хотя тоже навесное.
Чтобы найти нужное быстро — сначала выбирай категорию задачи, потом фильтруй по типу техники и моменту вращения. Так сразу увидишь актуальную цену, наличие на складе и совместимые позиции, а не пролистаешь полкаталога вхолостую.
Как правильно бурить: режимы работы, типичные ошибки и обслуживание
Расскажу то, что узнаёшь только в ремзоне — после того как навытаскивал чужие ошибки из поломок. Вопрос не в том, как запустить гидробур, а в том, как не угробить его за первый сезон.
Обкатка — обязательный этап, который все пропускают. Новый гидробур первые 40 минут гоняй на 30% нагрузки — по 20 минут на правое и левое вращение. Масло должно прогреться, уплотнения притереться. Только после этого выходи на рабочий режим. Сокращаешь этот шаг — получаешь утечку через сальники уже через 40-50 моточасов. Видел это десятки раз.
Контроль вертикальности в процессе бурения — не мелочь. Уводишь шнек под углом — начинается боковая нагрузка на редуктор, которой он не рассчитан выдерживать долго. На мини-экскаваторе особенно: там и вес небольшой, и жёсткости в стреле меньше, рукой чувствуешь, как машину тянет. Поправляй позиционирование ковшом, не корпусом.
Главное правило при заклинивании: никогда не давить с усилием вниз. Если шнек встал — включай реверс и выходи назад. Давление усилием ломает редуктор или срывает шпонку привода. Поэтому реверс в комплекте — не опция для удобства, а защита от дорогого ремонта.
Температурный режим масла в гидросистеме — условие нормального бурения. Как только масло уходит выше 80-85 градусов, производительность падает, уплотнения начинают «плыть». Делай паузы по 5-10 минут при интенсивной работе, дай системе остыть. Зимой — наоборот, прогрей гидравлику до рабочей температуры перед началом.
По плановому обслуживанию вопрос простой: масло в редукторе гидробура меняй два раза в год — весной перед сезоном и осенью после. Проверяй затяжку болтов крепления адаптера каждые 50 моточасов — вибрация делает своё дело. Резьбовые соединения шнеков смазывай графитовой смазкой, иначе потом не открутишь.
Что чаще всего ломается на китайской спецтехнике именно в связке с гидробуром — по моей практике сервис фиксирует три позиции: сальники мотора гидробура, быстросъём адаптера и соединительные шланги высокого давления. Последнее — это часто не брак, а неправильная прокладка шлангов с перегибами. Следи, чтобы радиус изгиба был не меньше того, что указан в паспорте.
Хранение и транспортировка: шнек снимай, гидробур укладывай горизонтально. Открытые гидравлические штуцеры закрывай заглушками — грязь внутри системы убьёт мотор быстрее любой перегрузки. Запчасти на расходники держи в запасе — особенно если работаешь далеко от города.
Используем гидробур правильно — и он отработает не один сезон без серьёзных вложений. Инструмент неприхотливый, если не нарушать базовых условий эксплуатации. Глубина и производительность будут стабильными, пока следишь за маслом, не насилуешь шнек при заклинивании и делаешь плановый сервис. В этом весь вопрос надёжной работы навесного оборудования на любой спецтехнике.
Список литературы
- Без автора — Основные принципы успешного бурения гидробуром // impulse.su (официальный сайт производителя Impulse), 2024
- РСН 74-88 Инженерные изыскания для строительства. Технические требования к производству буровых и горнопроходческих работ // Госстрой СССР, 1988
- СП 24.13330.2011 Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85 // Минрегион России, 2011
- Расценка ГЭСН 04-01-037-04. Шнековое бурение скважин // Федеральная государственная информационная система в области сметного нормирования
