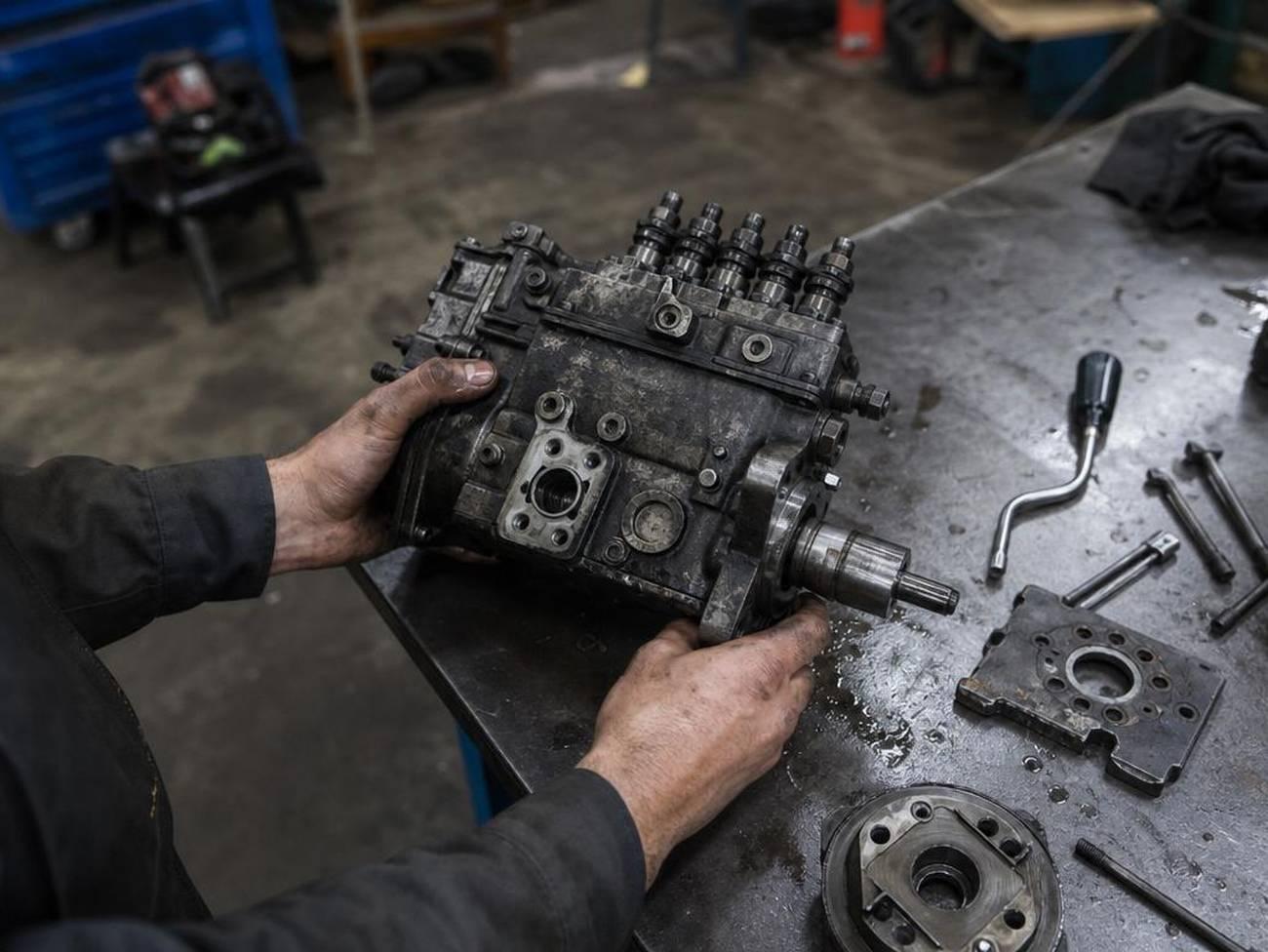

На прошлой неделе ко мне в ремзону пригнали экскаватор с двигателем Cummins QSB6.7: мотор не тянул, дымил чёрным, топлива жрал как прожорливый медведь. Первое, что я проверил: давление в топливной рейке. Оно оказалось ниже нормы почти в два раза. Виновник нашёлся быстро: изношенная плунжерная пара ТНВД. За 17 лет в ремзоне я разобрал этих насосов больше, чем хотелось бы считать. И каждый раз убеждаюсь: большинство проблем с топливной системой идут от элементарного непонимания устройства ТНВД и пренебрежения регламентом обслуживания.
Меня зовут Андрей Петров, я практикующий механик спецтехники, специализируюсь на китайских машинах и двигателях Cummins. В этой статье разберём устройство ТНВД: конструкцию, типы, принцип работы, типовые неисправности и обслуживание. Материал для тех, кто хочет понять, как работает сердце топливной системы дизельного двигателя, а не просто получить общее представление.
ТНВД (насос высокого давления топлива) — это ключевой агрегат топливной системы дизельного двигателя: он создаёт давление от 300 до 2200 бар, обеспечивает точную дозировку и своевременную подачу топлива в цилиндры. Состояние ТНВД напрямую определяет мощность, расход и ресурс двигателя Cummins.
Пройдём по трём типам насосов, которые Cummins применяет в разных сериях двигателей, детально разберём конструкцию каждого узла, принцип работы в системе Common Rail, смазку и фильтрацию, типовые неисправности с диагностикой и регламент обслуживания.

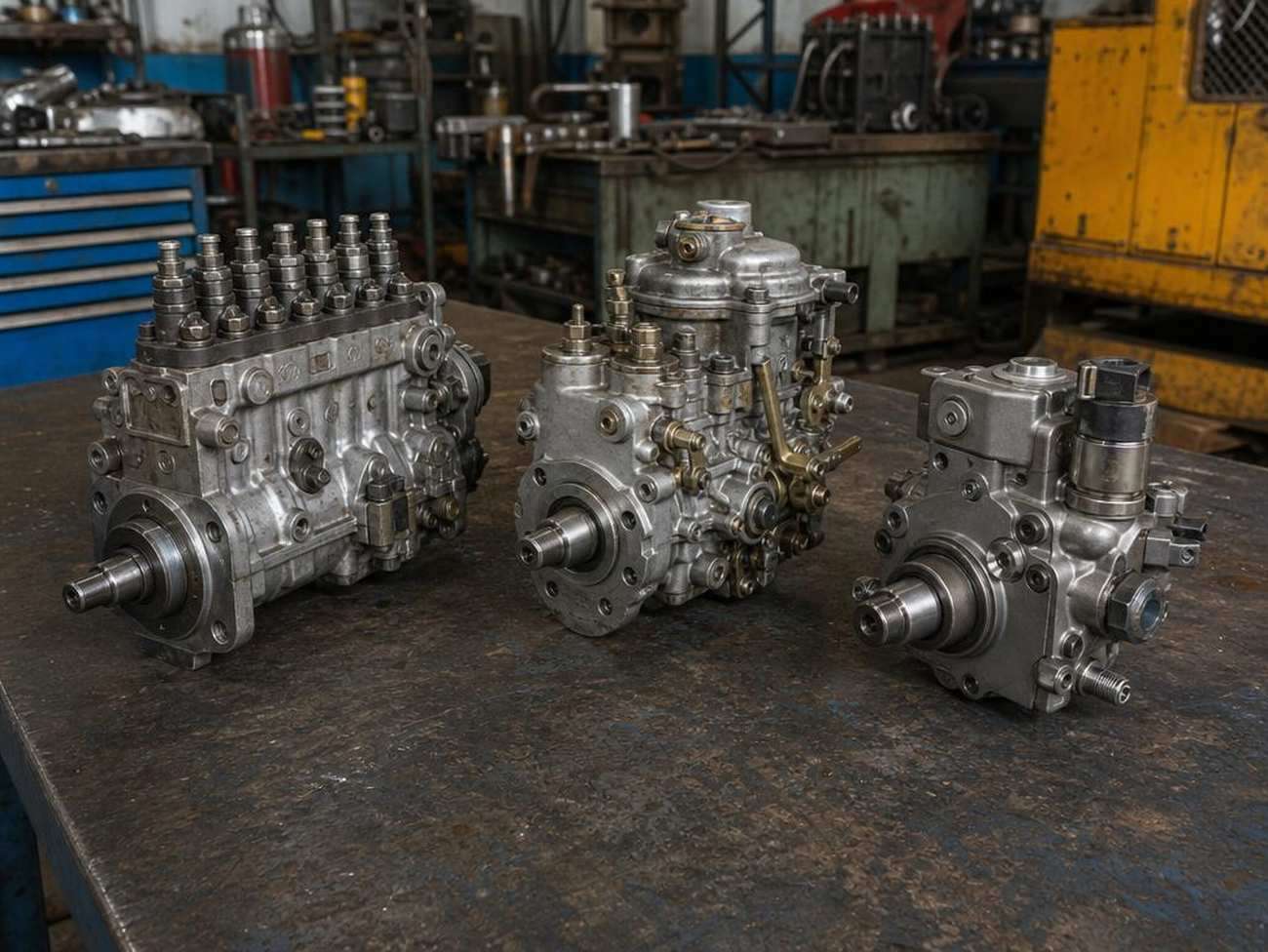

Типы ТНВД Cummins: рядные, распределительные и магистральные
Cummins за десятилетия выпускал двигатели под разные задачи: от компактных строительных до мощных карьерных. Под каждую задачу подбирался свой тип топливного насоса высокого давления. Сегодня в эксплуатации одновременно встречаются три принципиально разных конструкции ТНВД, и нужно понимать, чем они отличаются.
Рядные ТНВД — классика, которую ставили на старые серии двигателей Cummins NT855, NTA855 и ряд других. Устройство простое: на каждый цилиндр приходится отдельная плунжерная пара, расположенная в общем корпусе в ряд. Кулачковый вал насоса синхронизирован с коленвалом двигателя через шестерённый привод и поочерёдно поднимает плунжеры. Каждая пара создаёт давление независимо и подаёт топливо в строго определённый цилиндр. Такой насос механически надёжен, поддаётся регулировке вручную, но его ресурс полностью зависит от чистоты топлива и состояния плунжерных пар.
Распределительные ТНВД (роторные, типа VE от Bosch и Lucas) используются в рядных четырёх- и шестицилиндровых двигателях средней мощности, например в некоторых версиях серии B и C. Принцип другой: один или два плунжера обслуживают все цилиндры через распределительный ротор. Ротор вращается внутри корпуса, поочерёдно открывая каналы подачи к форсункам каждого цилиндра. Часть элементов конструкции вращается, что даёт компактность, но требует более тщательной фильтрации топлива: зазоры там микронные.
Магистральные насосы для систем Common Rail — то, с чем я работаю чаще всего на современных машинах. Насос не подаёт топливо напрямую к форсункам: он нагнетает его в общую топливную рейку (магистраль), где давление поддерживается постоянно. Форсунками управляет электроника. ECM открывает их в нужный момент и на нужное время. Давление в рейке — от 1400 до 2200 бар в зависимости от режима работы двигателя. Такая система стоит в современных сериях Cummins ISB, ISC, ISL, ISX.
| Параметр | Рядный ТНВД | Распределительный ТНВД | Магистральный (Common Rail) |
| Плунжерных пар | По одной на каждый цилиндр | 1-2 на все цилиндры | 1-2 (нагнетают в рейку) |
| Давление на выходе | 300-1200 бар | 250-1000 бар | 1400-2200 бар |
| Смазка плунжеров | Топливом | Топливом | Топливом, часть — моторным маслом |
| Управление | Механическое (ТНВД + регулятор) | Механическое или электронное | Полностью электронное (ECM) |
| Применение в Cummins | NT855, NTA855, K-серия | Серии B, C (отдельные версии) | ISB, ISC, ISL, ISX, QSB, QSX |
Устройство ТНВД Cummins: основные узлы и их функции

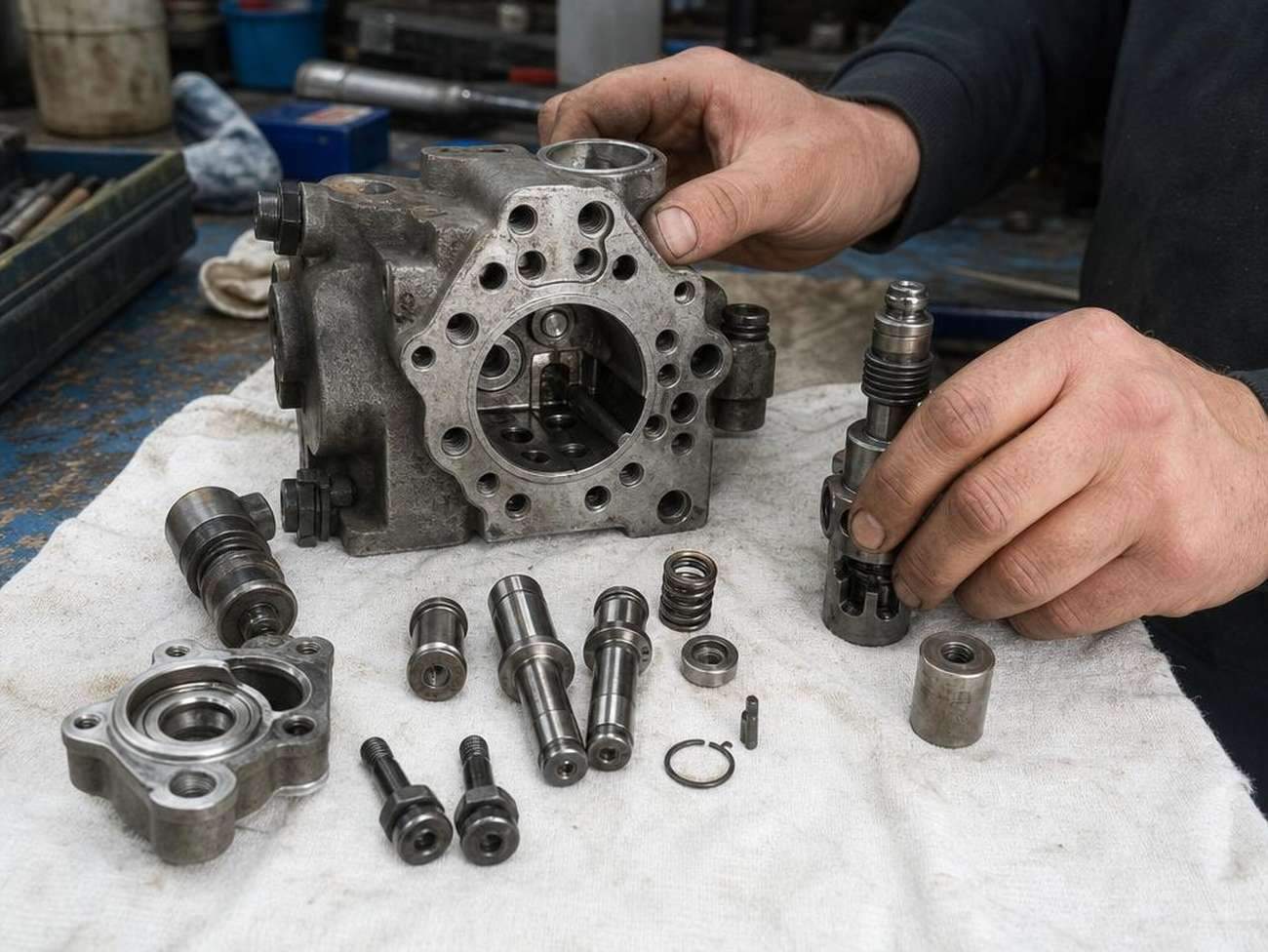

Разберём конструкцию на примере магистрального насоса — именно он стоит на большинстве современных Cummins в спецтехнике. Когда я впервые вскрывал такой насос, был удивлён: внешне компактный агрегат, а внутри — сложная система каналов, клапанов и прецизионных пар. Каждый элемент выполняет конкретную функцию, и выход из строя любого сразу сказывается на работе двигателя.
Корпус насоса — литой, как правило из алюминиевого сплава, с запрессованными стальными втулками. Внутри корпуса расположены каналы подачи топлива низкого давления, каналы высокого давления к рейке и канал обратного слива. Корпус воспринимает давление нагнетания, поэтому трещины или кавитационные повреждения — сразу под замену.
Шестерённый насос низкого давления (преднасос) встроен в корпус ТНВД и приводится от того же вала. Он засасывает топливо из бака через фильтр грубой очистки и подаёт его к плунжерной секции под давлением 4-6 бар. Без нормальной работы преднасоса плунжерная пара не получает достаточного наполнения: давление в рейке падает, двигатель теряет мощность.
Плунжерная пара — сердце насоса. Зазор между плунжером и гильзой составляет 2-3 микрона — меньше толщины человеческого волоса. Этот зазор определяет герметичность пары и создаваемое давление. Топливо здесь одновременно работает как смазка: специальной присадки нет, плунжер скользит по плёнке самого топлива. Поэтому вода или грязь в топливопроводе — прямой путь к задиру плунжера. Я видел пары, которые убивали за один сезон работы на некачественной солярке.
Клапан управления давлением (Pressure Control Valve, PCV) — электромагнитный клапан с электронным управлением от ECM. Расположен на выходе насоса или непосредственно на рейке. Задача клапана — регулировать количество топлива, поступающего в рейку, тем самым управляя давлением. ECM по сигналам датчиков (давление в рейке, обороты двигателя, нагрузка) подаёт команду на клапан с частотой до нескольких сотен раз в секунду. Неисправный клапан даёт нестабильное давление, плавание оборотов, запуск с трудом.
Редукционный клапан защищает плунжерную пару от избыточного давления на входе: если преднасос создаёт давление выше расчётного, редукционный клапан сбрасывает излишек обратно на всасывание. Без него при засорённом обратном топливопроводе можно получить гидроудар в плунжерной секции.
Уплотнительные кольца и сальник вала — расходники, которые часто игнорируют при обслуживании. Сальник вала насоса держит давление на стыке с приводом. Его износ даёт течь топлива наружу или подсос воздуха внутрь: оба варианта критичны. Уплотнительное кольцо на штуцере подключения топливопровода высокого давления при повреждении даёт микропросачивание, которое не видно снаружи, но снижает давление в рейке.
Принцип работы ТНВД в системе Common Rail Cummins
Топливо из бака проходит через фильтр низкого давления, затем шестерённый преднасос подаёт его на фильтр тонкой очистки 3 мкм. Дальше плунжерная секция создаёт давление и нагнетает топливо в магистраль высокого давления — рейку Common Rail. Весь этот путь контролирует ECM: блок управления непрерывно считывает датчики и через клапан PCV регулирует давление в рейке в реальном времени.
Главное отличие от механических насосов: давление в рейке не зависит от оборотов двигателя. На холостом ходу ECM держит 250-300 бар, при частичной нагрузке — 800-1200 бар, на полной — до 1400-2200 бар в зависимости от серии.
| Режим | ISB/ISBe | ISL |
| Холостой ход | 250-350 бар | 280-350 бар |
| Частичная нагрузка | 800-1200 бар | 900-1300 бар |
| Полная нагрузка | 1400-1600 бар | 1600-2200 бар |
Форсунки с электромагнитными клапанами открываются строго по команде ECM — не механически, не от кулачка. Это позволяет реализовать множественный впрыск за один рабочий цикл: предвпрыск снижает жёсткость работы, основной впрыск обеспечивает момент, дополнительный дожигает топливо. Система сама выбирает нужное время и дозу подачи под текущую нагрузку.
Часть топлива через форсунки и корпус насоса уходит обратно в бак по магистрали обратного слива — leakage return. Это нормальная схема охлаждения. Проблема начинается, когда обратный топливопровод пережат, засорён или имеет внутренний засор фитинга. Топливо перегревается, вязкость падает, смазочная плёнка между плунжером и гильзой истончается. Я видел насосы ISB, у которых после сезона работы с пережатой обраткой плунжерные пары были изношены так, как будто отработали двойной ресурс. Датчик давления рейки в таких случаях первым показывает отклонение: давление не держится на заданном уровне, ECM начинает гонять клапан PCV в попытках компенсировать потери. Если сканер фиксирует плавающее давление рейки при стабильных оборотах — проверяйте обратку в первую очередь, до того как лезть в насос.
Смазка, фильтрация и типичные неисправности ТНВД Cummins
Рядные ТНВД смазываются картерным маслом через отдельный канал. Распределительные и магистральные смазываются самим топливом: оно одновременно работает как смазка и охладитель плунжерной пары. Отсюда прямая зависимость: плохое топливо даёт ускоренный износ пар, задиры, капитальный ремонт.
Фильтрация двухступенчатая. Грубая очистка — фильтр низкого давления, задерживает крупные частицы. Тонкая — фильтрующий элемент 3 мкм перед плунжерной секцией. Если при замене фильтра видите металлическую стружку — насос уже разрушается изнутри.
Отдельная тема — вода в топливе. Даже небольшое содержание воды, от 0,05% и выше, резко сокращает ресурс прецизионных пар. Зазор между плунжером и гильзой составляет 1-3 мкм. Вода не смазывает, а вымывает масляную плёнку и провоцирует коррозию поверхностей. На практике: техника, которая работает на топливе с водяным конденсатом зимой без сепаратора воды, приходит на ремонт насоса вдвое чаще. Стандартный фильтр-сепаратор с прозрачным стаканом-отстойником — обязательный элемент, не опция. Проверяйте и сливайте отстой каждые 250 моточасов.
Типичные неисправности, с которыми приходит техника: повышенный расход топлива, трудный запуск на холодную, падение тяги под нагрузкой, нестабильный холостой ход, сизый или чёрный дым. Диагностика начинается с базовых проверок: производительность насоса — норма от 45 мл за 30 секунд при 125-150 об/мин; давление в рейке по диагностическому ПО; сопротивление PCV — минимум 5 Ом, ниже — клапан под замену; коды ошибок ECM. На сканере в первую очередь смотрите параметры Fuel Rail Pressure Desired или Actual: расхождение факта и задания более 50 бар на рабочем режиме — повод копать глубже. Код ошибки 559 (Rail Pressure High) или 2311 (Fuel Pressure Sensor) укажет на конкретный узел. Запчасти для ремонта имеют значительный разброс по качеству — не берите неоригинал без проверенного источника.
Обслуживание ТНВД Cummins: регламент, замена, ресурс
Регламент простой: замена топливных фильтров каждые 500 моточасов или 10 000-15 000 км пробега, только качественное дизтопливо по ГОСТ 305-2013. Расход топлива и состояние фильтрующего элемента — главные индикаторы здоровья системы. Контролировать постоянно, не ждать симптомов.
При установке насоса важна точная синхронизация шестерни с приводом — сбой на зуб даёт неправильный угол подачи. Уплотнительное кольцо и сальник вала устанавливаем только со смазкой маслом, иначе рвутся при затяжке. Момент затяжки болтов крепления — 25 Нм, штуцер топливопровода высокого давления — 27±2 Нм. После монтажа — обязательная прокачка системы низкого давления вручную до стравливания воздуха.
После установки нового или восстановленного насоса — программный сброс адаптаций ECM и ввод индивидуальных кодов форсунок с помощью диагностического сканера. Без этого электромагнитный клапан и цилиндры не получат правильных поправок, двигатель будет работать с отклонениями.
Отдельный вопрос: когда ремонт нецелесообразен. Если насос пришёл с задирами корпуса, трещиной в головке плунжерной секции или сильной коррозией от воды в топливе — восстановление обойдётся дороже нового агрегата, а ресурс будет непредсказуемым. В таких случаях выгоднее брать новый или контрактный насос с пробегом до 3000 моточасов. Новый насос до установки храните в заводской упаковке в горизонтальном положении, не более 2 лет — внутренние прецизионные пары покрыты консервационным составом, который со временем теряет свойства.
ТНВД Cummins — конструктивно надёжный агрегат. При соблюдении регламента и качественном топливе ресурс составляет 8 000-12 000 моточасов и выше. Первые симптомы — падение давления в рейке, нестабильные обороты, коды 559 или 2311 — сигнал к диагностике сейчас. Каждые лишние 100 моточасов с изношенной плунжерной парой означают прогрессирующий износ остальных прецизионных деталей насоса.
Список литературы
- Cummins Inc. — Service Manual ISBe, ISB, QSB (Common Rail Fuel System) // Cummins QuickServe Online, 2019
- Robert Bosch GmbH — Automotive Handbook. 10th Edition // Bosch, 2018
- Cummins Inc. — QuickServe Online (QSOL): сервисные мануалы, технические бюллетени и каталоги запасных частей // Cummins QuickServe Online, 2024
- Федеральное агентство по техническому регулированию и метрологии — ГОСТ Р 52368-2005 (ЕН 590:2004) «Топливо дизельное ЕВРО. Технические условия» // Стандартинформ, 2006
