Регулировка клапанов Cummins ISF 2.8 на Газель Некст и Бизнес

Тепловой зазор в клапанном механизме — это не просто цифра в мануале. Это условие, при котором двигатель вообще работает так, как задумано инженерами Cummins. На ISF 2.8, который стоит под капотом Газели Некст и Газели Бизнес, этот зазор определяет, насколько точно клапан открывается и закрывается в нужный момент тактового цикла. Уйдёт в сторону — и газораспределительная система начинает работать против вас: падает наполнение цилиндров, растёт температура, двигатель теряет мощность и начинает «есть» топливо.

Зазор нужен по физической причине: металл расширяется при нагреве. Если клапанный механизм сделать без зазора, на прогретом двигателе детали упрутся друг в друга и клапан не закроется полностью. Если зазор слишком большой — клапан будет открываться позже и закрываться раньше, чем нужно, укорачивая фазу газообмена. Точный зазор — это баланс между тепловым расширением металла и нормальной работой ГРМ. На ISF 2.8 этот баланс достигается при зазоре 0,25 мм на впускных и 0,51 мм на выпускных клапанах — в холодном состоянии двигателя.

Эта статья — полный практический цикл по регулировке клапанов Cummins ISF 2.8: от симптомов, которые говорят о том, что пора браться за щупы, до финального пуска после сборки. Здесь разобраны конструктивные особенности ГРМ этого мотора (он отличается от большинства дизелей наличием крейцкопфов), инструменты и расходники, пошаговый демонтаж клапанной крышки, двухпозиционный метод регулировки с таблицей порядка работ, правила сборки и типичные ошибки. Всё это — на основе реального опыта работы с этим мотором в ремзоне, а не пересказа сервисного мануала своими словами.

Целевая аудитория — владельцы коммерческих автомобилей Газель Некст и Газель Бизнес, которые либо делают обслуживание своими руками, либо хотят контролировать, что именно сервис сделал с их машиной. Если вы уже слышите характерный цокот на холостых или заметили, что мотор хуже тянет и расход топлива вырос, — эта статья поможет разобраться, причина ли в клапанных зазорах и что с этим делать пошагово.

Начнём с конструкции двигателя — это займёт минут пять, но сэкономит время и избавит от ошибок при самой регулировке. Большинство механиков, которые видят ISF 2.8 впервые, удивляются крейцкопфам — это промежуточный элемент между коромыслом и парой клапанов. Понять его роль до того, как лезешь с щупами, — значит сразу делать правильно. Дальше — инструменты, демонтаж, схема регулировки, сборка и типичные ошибки. Всё по порядку.

Как понять, что пора регулировать клапаны на Cummins 2.8

Двигатель не молчит, когда ему плохо. Cummins ISF 2.8 — не исключение. Вопрос в том, умеет ли владелец слушать. Симптомы нарушения клапанного зазора вполне конкретны, и если знать, на что обращать внимание, диагностика не займёт много времени.

Характерные симптомы увеличенного зазора

Увеличенный зазор — самый распространённый вариант. Металл изнашивается, детали прирабатываются, и со временем расстояние между упором толкателя и регулировочным болтом коромысла становится больше нормы. Что вы услышите и почувствуете:

• Характерный металлический цокот или стук на холостом ходу, особенно заметный сразу после запуска на холодном двигателе. По мере прогрева он может немного затихать, но не исчезает полностью.
• Снижение мощности — двигатель «не тянет» на подъёмах, хуже реагирует на педаль акселератора. Причина в том, что при большом зазоре клапан открывается позже и закрывается раньше, чем нужно: фаза газообмена укорачивается, цилиндр недополучает воздух.
• Рост расхода топлива. Неполное наполнение — неполное сгорание. ТНВД продолжает лить солярку, а эффективность падает.
• В запущенных случаях — дымность выхлопа.

Симптомы уменьшенного зазора — опаснее, чем кажется

Уменьшенный зазор встречается реже, но последствия у него серьёзнее. Чаще всего это результат неправильной предыдущей регулировки или налипания нагара на седло клапана, которое изменяет геометрию посадки.

• Двигатель может нормально работать при прогреве, но троить или работать неровно на холодном — детали ещё не расширились до рабочих размеров.

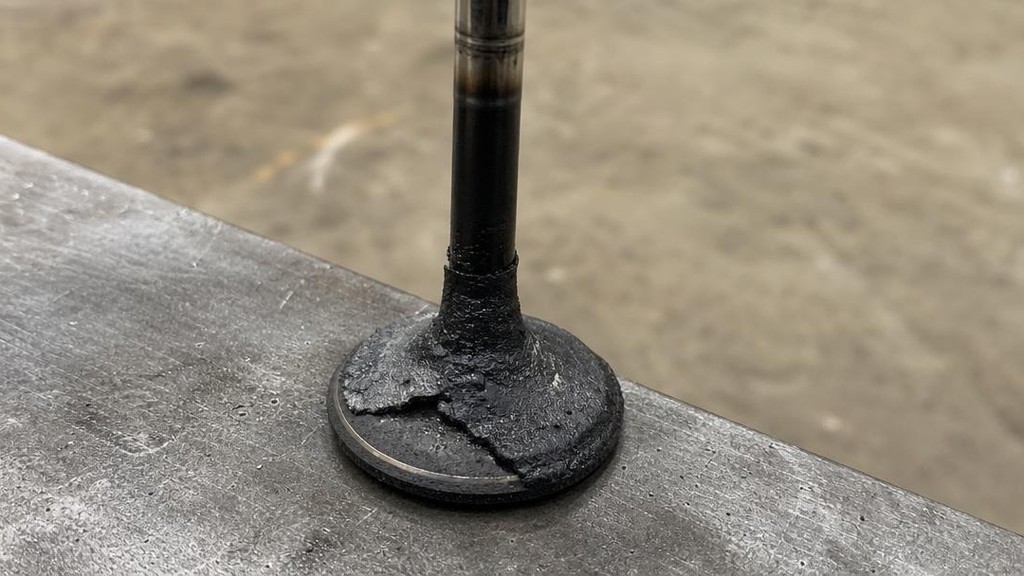

• Клапан не садится полностью на седло. Горячие газы из камеры сгорания прорываются мимо, прожигая рабочую кромку клапана и седла.
• В результате — прогар клапана, потеря компрессии, дорогостоящий ремонт головки блока.

Уменьшенный зазор не стучит — он молча убивает клапан. Именно поэтому регулировку нельзя пропускать, даже если двигатель «звучит нормально».

Сводная таблица симптомов нарушения зазора

Симптом	Вероятная причина	Риск при игнорировании
Металлический цокот / стук на холодном пуске	Увеличенный зазор на одном или нескольких клапанах	Ускоренный износ коромысел и крейцкопфов
Потеря мощности, вялая реакция на педаль	Увеличенный зазор — укороченная фаза открытия	Рост расхода топлива, перегрев
Нестабильная работа на холодном, двигатель «троит»	Уменьшенный зазор — клапан не закрывается полностью на холодном	Прорыв газов, прогар клапана
Двигатель работает нормально, но давно не было регулировки	Скрытый уход зазора (уменьшение) без явных симптомов	Прогар клапана без предупреждения

Когда регулировать по регламенту — и почему я рекомендую раньше

Завод устанавливает интервал регулировки клапанов Cummins ISF 2.8 в 150 000 км. Это честная цифра для нормальных условий эксплуатации — чистое топливо, качественное масло, умеренные нагрузки.

Но посмотрим на реальность. Газели работают в городском режиме с частыми остановками, перегрузом, на топливе с сомнительных заправок. Масло меняется не всегда в срок. Я видел машины, у которых к 90 000 км зазор уже вышел за допуск на двух-трёх цилиндрах из четырёх. Не потому что мотор плохой — просто условия другие.

Моя практическая рекомендация: для коммерческих Газелей в российских условиях эксплуатации — первая проверка на 60 000-80 000 км, далее каждые 80 000-100 000 км. Это не перестраховка, а нормальная профилактика, которая в итоге дешевле замены клапанов.

Если машина работает на стройке, в карьере или регулярно возит грузы по плохим дорогам с перегрузом — проверяйте ещё чаще. Вибрационные нагрузки ускоряют износ механизма.

Конструкция клапанного механизма: коромысла, крейцкопфы и особенности ISF 2.8

Прежде чем лезть в двигатель с щупами и ключами, важно понимать, с чем именно вы работаете. Cummins ISF 2.8 — не классическая «жигулёвская» конструкция, где каждый клапан управляется отдельным коромыслом. Здесь всё немного сложнее, и незнание этой специфики приводит к ошибкам при регулировке.

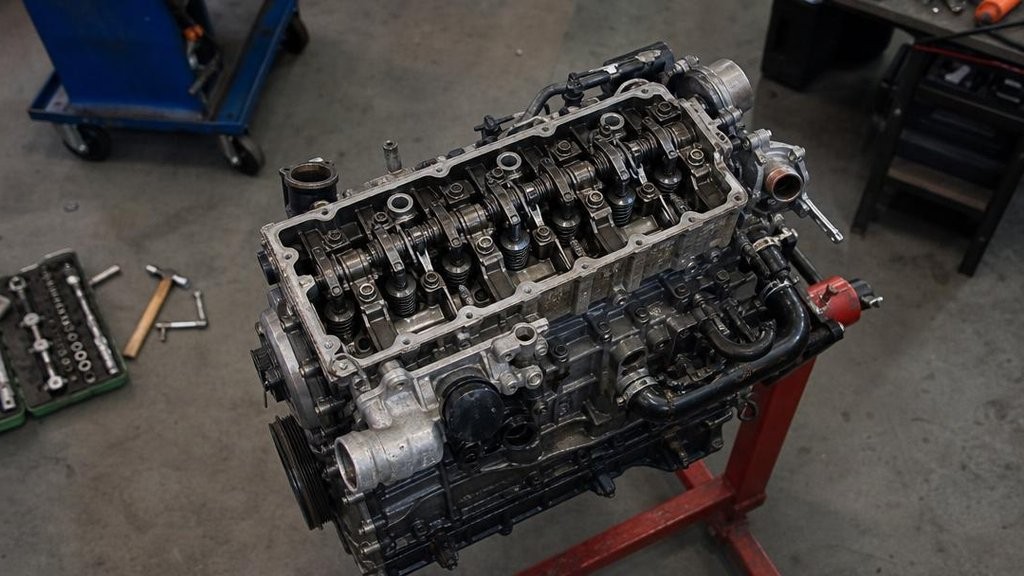

Общая схема ГРМ

ISF 2.8 — четырёхцилиндровый дизель с нижним расположением распределительного вала (OHV, overhead valve). Это означает, что распредвал находится в блоке цилиндров, а не в головке. Усилие передаётся на клапаны через довольно длинную цепочку деталей:

1. Кулачок распределительного вала
2. Толкатель (стакан)
3. Штанга толкателя — длинный металлический стержень, идущий от блока к головке
4. Коромысло — рычаг, который преобразует движение штанги в нажатие на клапан
5. Крейцкопф — промежуточный элемент между коромыслом и парой клапанов

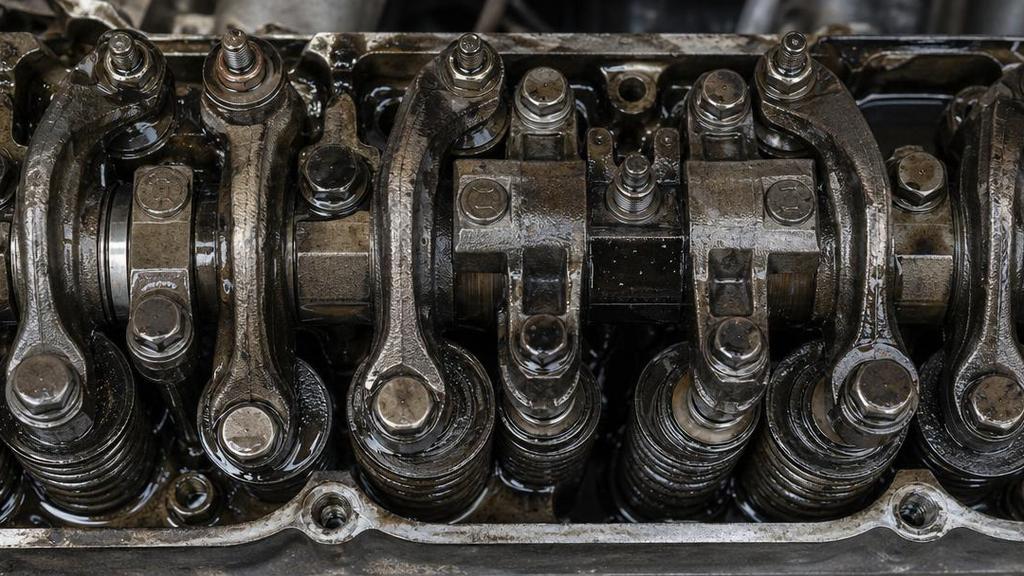

Что такое крейцкопф и почему это важно

Вот здесь — ключевая особенность ISF 2.8, которая отличает его от многих других двигателей. На каждый цилиндр приходится по два впускных и два выпускных клапана. Но коромысел — по одному на пару. Между коромыслом и двумя клапанами установлен крейцкопф (в официальной документации Cummins — crosshead, иногда переводится как «мостик»).

Крейцкопф — это небольшая металлическая деталь, которая сидит одновременно на двух клапанных стержнях одной группы (впускной или выпускной) и принимает нажатие от коромысла через центральный упор. За счёт этой конструкции одно коромысло синхронно открывает сразу два клапана одновременно.

Что это значит для регулировки? Зазор регулируется не между коромыслом и стержнем клапана напрямую, а между регулировочным болтом коромысла и центральным упором крейцкопфа. Это принципиально: вы работаете с одной точкой регулировки на пару клапанов, а не с каждым клапаном отдельно.

Впускные и выпускные клапаны: разные зазоры

Ещё одна важная деталь: зазоры для впускных и выпускных клапанов различаются. Это не случайность — выпускные клапаны работают в значительно более жёстких тепловых условиях. Они контактируют с горячими отработавшими газами при температурах, которые могут достигать 700-800°C, и требуют большего теплового зазора, чтобы компенсировать расширение при прогреве.

• Впускные клапаны (Intake, I): зазор 0,25 мм ± 0,05 мм
• Выпускные клапаны (Exhaust, E): зазор 0,51 мм ± 0,05 мм

Разница — ровно в два раза. Перепутать впускной и выпускной — значит либо зажать выпускной (прогар клапана), либо поставить слишком большой зазор на впускном (потеря наполнения). Как не перепутать — расскажу в разделе про ошибки.

Роль штанг толкателей

Штанги в этом двигателе длинные — это вынужденная конструктивная мера при нижнем расположении распредвала. И здесь есть нюанс, который важен для практики: штанги подвержены деформации при перегреве. Если двигатель однажды серьёзно перегревался, штанга могла слегка изогнуться — и тогда зазор будет «плавать» даже после правильной регулировки. Это надо иметь в виду, если после регулировки стук не исчезает.

Лично я сталкивался с такой ситуацией на экскаваторном погрузчике с ISF 2.8: отрегулировали клапаны по всем правилам, а стук на первом цилиндре остался. Сняли снова — зазор правильный. Оказалось, штанга имела едва заметный изгиб — буквально 0,3 мм по всей длине, но этого хватило, чтобы коромысло работало под углом. После замены штанги стук пропал. С тех пор при регулировке всегда прокатываю штанги по ровной поверхности — на визуальный осмотр такой дефект не поймать.

Что именно регулируется

Подведём итог по конструкции: в ISF 2.8 регулируется зазор между торцом регулировочного болта коромысла и центральным упором крейцкопфа. Сам крейцкопф при этом должен свободно «качаться» на стержнях клапанов — если он заклинит, оба клапана в паре будут открываться неравномерно. Поэтому при снятой клапанной крышке всегда проверяйте подвижность крейцкопфов — просто покачайте пальцем. Если тугой или не двигается — снимайте и смотрите, в чём дело.

Что потребуется: инструменты и расходники перед началом работы

До того как браться за инструмент, собери всё необходимое заранее. Казалось бы, банальный совет — но именно из-за неподготовленности работа встаёт на полпути. Снял крышку, а прокладки нет — и либо ставишь старую (привет, потёки масла), либо собираешь всё обратно и едешь на склад. Я видел такое не раз, и оба варианта одинаково плохи.

Инструменты

• Набор щупов плоских — главный инструмент регулировки. Нужны щупы на 0,25 мм (впускные клапаны) и 0,51 мм (выпускные). Щупы должны быть качественными, без изгибов и замятий — деформированный щуп даёт неверный зазор. Перед работой проверь каждую пластину: она должна входить ровно, без перекоса.
• Ключ рожково-накидной на «10» — для отворачивания болтов крепления клапанной крышки и контргаек регулировочных винтов.
• Отвёртка Torx T15 — для болтов крепления форсунок. На ISF 2.8 форсунки крепятся именно под Torx, и если у тебя нет нормального T15 — не импровизируй. Слизанный болт форсунки превращает несложную регулировку в серьёзный ремонт.
• Динамометрический ключ — обязателен для затяжки контргаек регулировочных винтов с моментом 24 Нм. Без динамометрии момент «на ощущение» — это гарантированный уход зазора сразу после сборки.
• Приспособление для установки ВМТ 3824591 — фиксатор коленвала от Cummins. Упрощает и ускоряет работу. Если его нет — работаем альтернативным методом через отверстие форсунки первого цилиндра (об этом подробно в следующем разделе), но наличие приспособления экономит минут двадцать и убирает вероятность ошибки.
• Монтажная лопатка или деревянный клин — для аккуратного снятия клапанной крышки без повреждения привалочной плоскости.
• Чистая ветошь и ёмкость — для сбора топлива при отсоединении трубок высокого давления.

Расходные материалы

• Прокладка клапанной крышки, артикул 5262662 — одноразовая, замена обязательна при каждом снятии крышки. Это не рекомендация — это требование. Прокладка сделана из мягкого материала, который при сжатии деформируется под форму привалочной плоскости. После снятия она уже не обеспечивает нужного уплотнения. Поставить старую прокладку — значит заранее согласиться на потёки масла через 500-1000 мото-часов, а то и раньше.
• Уплотнительные кольца трубок топливопровода высокого давления — при каждом отсоединении трубок желательно менять кольца. Стоят копейки, а ресурс соединения восстанавливают полностью.
• Чистое моторное масло — небольшое количество для смазки уплотнения прокладки перед установкой крышки.

Условия работы: холодный двигатель

Регулировку клапанов на ISF 2.8 выполняют только на холодном двигателе — температура охлаждающей жидкости не выше 60°C. Зазоры нормированы именно для холодного состояния: металл расширяется при нагреве, и если выставить зазоры на горячем двигателе по «холодным» значениям — при рабочей температуре они окажутся меньше нормы. Результат — ускоренный износ клапанов и сёдел.

После остановки двигателя нужно выждать минимум 1,5-2,5 часа. Если машина только что работала в тяжёлом режиме — ждите дольше. Пока ждёте — собирайте инструмент, готовьте прокладку, читайте схему регулировки. Время пройдёт быстро и с пользой.

Прокладку клапанной крышки 5262662 покупай заранее, не в день регулировки. Бывает, что на складе её нет в наличии, и работа встаёт. Держи одну штуку в запасе — она стоит недорого, а нервов сохранит много.

Пошаговая инструкция: снять крышку и подготовить двигатель к регулировке

Подготовительный этап — снятие клапанной крышки и установка поршня первого цилиндра в ВМТ такта сжатия — занимает примерно столько же времени, сколько сама регулировка. Не торопись здесь: ошибка при определении ВМТ или неаккуратная работа с топливной системой высокого давления обойдётся дороже сэкономленных минут.

Демонтаж навесного оборудования

Начинаем с трубки сапуна — она идёт от клапанной крышки к воздушному тракту. Отсоединяй аккуратно: на ISF 2.8 трубка нередко закоксовывается и прилипает к штуцеру. Не тяни с усилием — сначала покачай из стороны в сторону, иначе рискуешь сломать штуцер прямо на крышке.

Далее — топливопроводы высокого давления от топливной рампы к форсункам. Здесь нужна осторожность: давление в топливной системе common rail может удерживаться какое-то время после остановки двигателя. Перед отсоединением убедись, что двигатель остановлен не менее 10-15 минут. Подставь ветошь — небольшое количество топлива при отсоединении трубок неизбежно. Трубки снимай накидными ключами, без удлинителей и рычагов: штуцеры хрупкие, и сорванная резьба на рампе — это уже другой уровень проблем.

Извлечение форсунок

На ISF 2.8 форсунки установлены в колодцах клапанной крышки и крепятся специальными скобами с болтами под Torx T15. Отворачиваем болты скоб, снимаем скобы. Форсунки извлекаются вертикально вверх — они сидят на уплотнительных кольцах и могут прихватиться. Для извлечения используй специальный съёмник или осторожно покачивай форсунку пассатижами с мягкими губками, обернув форсунку тряпкой. Не применяй рычаг и не вставляй острые предметы в зазор — корпус форсунки и посадочное место повреждаются легко.

После извлечения каждую форсунку сразу маркируй: они устанавливаются обратно в свои цилиндры. Посадочные отверстия закрой чистой ветошью — туда не должна попасть ни грязь, ни крошки старых прокладок.

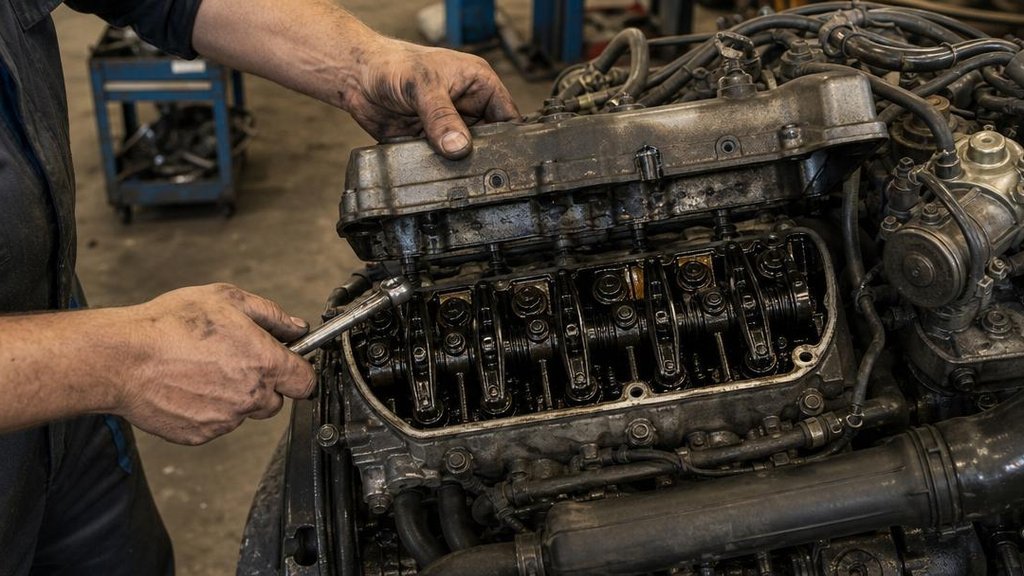

Снятие клапанной крышки

Болты крепления клапанной крышки отворачиваются ключом на «10». Порядок отворачивания — от центра к краям, крест-накрест. Снимаешь все болты, после чего крышку нужно аккуратно освободить от старой прокладки. Не поддевай металлическими предметами — только деревянным клином или пластиковой лопаткой. Привалочная плоскость головки и крышки должна остаться чистой и неповреждённой.

После снятия крышки сразу осмотри прокладку — убедись, что она вышла целиком и ни один фрагмент не остался на привалочной плоскости. Привалочную плоскость протри чистой ветошью.

Установка поршня первого цилиндра в ВМТ такта сжатия

Это ключевой момент подготовки, от которого зависит правильность всей последующей регулировки. Нужна именно ВМТ такта сжатия, а не такта выпуска — в обоих случаях поршень в верхней точке, но клапаны открыты по-разному.

Метод с приспособлением 3824591. Приспособление устанавливается в отверстие форсунки первого цилиндра и фиксирует поршень в ВМТ. Вращаешь коленвал по часовой стрелке (со стороны шкива), пока приспособление не войдёт в фиксирующее положение. Одновременно ориентируйся на метки шкива коленвала — совмещение метки «ВМТ» с указателем на блоке подтверждает правильное положение.

Метод без приспособления — через отверстие форсунки. В отверстие первой форсунки вставляется тонкий металлический стержень (подойдёт сварочный электрод без обмазки диаметром 3-4 мм). Вращай коленвал рукой по часовой стрелке, придерживая стержень — он будет двигаться вверх-вниз вместе с поршнем. Как только стержень достиг верхней точки и начал опускаться — это ВМТ. Теперь нужно убедиться, что это такт сжатия: оба клапана первого цилиндра (впускной и выпускной) должны быть закрыты, то есть коромысла над ними должны свободно покачиваться. Если один из клапанов приоткрыт — ты попал в ВМТ такта выпуска. Поверни коленвал ещё на 360° и повтори проверку.

При работе с топливной системой common rail не кури и не используй открытый огонь рядом с машиной. Давление в рампе — до 1600 бар, и даже при остановленном двигателе в системе может оставаться остаточное давление. Тонкая струя топлива под таким давлением — это не брызги, это серьёзная травма.

Порядок вращения и схема регулировки по цилиндрам

Когда крышка снята и поршень первого цилиндра зафиксирован в ВМТ такта сжатия — переходим к самой регулировке. На ISF 2.8 используется двухпозиционный метод: вся работа делается в два прохода с поворотом коленвала на 360° между ними. Это быстро и логично — за два установа регулируются все восемь клапанов четырёхцилиндрового двигателя.

Обозначения в схеме регулировки

Клапаны обозначаются двумя символами: цифра — номер цилиндра (1-4), буква — тип клапана (I — inlet, впускной; E — exhaust, выпускной). Например, 1I — впускной клапан первого цилиндра, 3E — выпускной клапан третьего цилиндра. Цилиндры нумеруются от переднего торца двигателя (от шкива коленвала).

Схема регулировки по позициям

Позиция	Положение коленвала	Регулируемые клапаны	Тип клапана	Зазор, мм
Позиция 1	ВМТ цилиндра №1, такт сжатия	1I	Впускной	0,25 ± 0,05
Позиция 1	ВМТ цилиндра №1, такт сжатия	1E	Выпускной	0,51 ± 0,05
Позиция 1	ВМТ цилиндра №1, такт сжатия	2I	Впускной	0,25 ± 0,05
Позиция 1	ВМТ цилиндра №1, такт сжатия	3E	Выпускной	0,51 ± 0,05
Позиция 2	Поворот на 360° от позиции 1	2E	Выпускной	0,51 ± 0,05
Позиция 2	Поворот на 360° от позиции 1	3I	Впускной	0,25 ± 0,05
Позиция 2	Поворот на 360° от позиции 1	4E	Выпускной	0,51 ± 0,05
Позиция 2	Поворот на 360° от позиции 1	4I	Впускной	0,25 ± 0,05

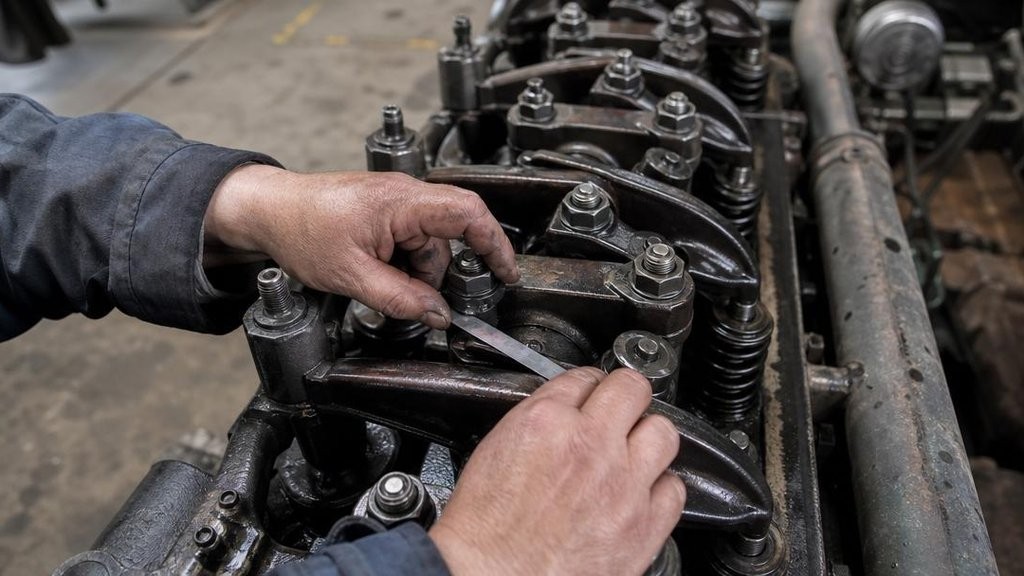

Техника работы с щупом

Правильная техника измерения зазора — половина успеха. Используется метод «проходного» щупа: щуп нужного номинала должен входить в зазор между торцом клапана (через крейцкопф) и бойком коромысла с лёгким сопротивлением — не болтаться свободно и не застревать намертво. Конкретнее: щуп вставляется и протягивается через зазор с небольшим усилием, которое можно сделать двумя пальцами. Если щуп проходит без малейшего сопротивления — зазор велик. Если не входит вовсе или входит только с усилием всей рукой — зазор мал.

Параллельно используй щуп на 0,05 мм больше номинала: он не должен входить в зазор. Это позволяет убедиться, что зазор попадает точно в допуск ±0,05 мм, а не просто «где-то в районе».

Порядок регулировки одного клапана

1. Вставь щуп нужного номинала в зазор и оцени сопротивление.
2. Ослабь контргайку регулировочного винта ключом на «10» — придерживай винт отвёрткой, чтобы он не провернулся вместе с гайкой.
3. Вращая регулировочный винт, добейся нужного сопротивления щупа.
4. Удерживая винт отвёрткой в достигнутом положении, затяни контргайку с моментом 24 Нм динамометрическим ключом.
5. После затяжки контргайки — обязательно повтори проверку зазора щупом. При затяжке гайки винт нередко немного проворачивается, и зазор уходит из допуска. Если зазор сбился — повтори регулировку.

Этот пункт про повторную проверку — не перестраховка. Практика показывает: примерно в трёх случаях из десяти после затяжки контргайки зазор оказывается вне допуска. Особенно часто это происходит на изношенных регулировочных винтах, где резьба имеет небольшой люфт. Повторная проверка занимает пять секунд и страхует от переделки уже после сборки двигателя.

Переход к позиции 2

После регулировки всех четырёх клапанов позиции 1 поворачиваем коленвал на 360° по часовой стрелке (со стороны шкива). Метка ВМТ на шкиве должна снова совместиться с указателем — теперь в ВМТ стоит цилиндр №4. Если использовалось приспособление 3824591 — переставляешь его в отверстие форсунки четвёртого цилиндра. При работе без приспособления — проверяй положение стержнем в отверстии четвёртой форсунки и закрытое состояние клапанов четвёртого цилиндра.

Регулируем оставшиеся четыре клапана (2E, 3I, 4E, 4I) по той же технике: щуп — ослабить контргайку — выставить зазор — затянуть с моментом 24 Нм — повторная проверка.

Если после повторной проверки зазор снова уходит при одной и той же гайке — скорее всего, регулировочный винт изношен или имеет забитую резьбу. В этом случае замена винта вместе с контргайкой решает проблему. Ставить изношенный винт обратно — значит получить уплывший зазор уже через несколько часов работы двигателя.

Сборка после регулировки: установка прокладки, монтаж крышки и финальная проверка

Регулировка выполнена — зазоры выставлены, все контргайки затянуты. Теперь предстоит обратная сборка, и здесь спешить не стоит: именно на этом этапе большинство механиков допускают ошибки, которые потом аукаются течами масла и повторным разбором.

Новая прокладка — без компромиссов

Прокладка клапанной крышки Cummins ISF 2.8 с артикулом 5262662 — расходник одноразовый. Даже если старая выглядит целой и эластичной, повторная установка — это риск. После первого обжима резина теряет часть упругости и уже не обеспечивает равномерного прилегания по всему периметру. Через 500-1000 моточасов появится запотевание, а потом — полноценная течь масла на блок и на выпускной коллектор. Запах гари в кабине обеспечен.

Перед укладкой прокладки обязательно проверьте посадочную плоскость крышки и блока. Удалите остатки старого герметика, если он применялся, обезжирьте поверхности. На ISF 2.8 герметик на прокладку крышки не наносится — она работает без него, держит форму за счёт собственной геометрии и равномерной затяжки болтов.

Монтаж форсунок и топливопроводов

Если форсунки снимались, устанавливайте их с новыми медными шайбами-уплотнителями. Момент затяжки крепёжной скобы форсунки — 20-25 Н·м. Затягивайте плавно, без рывков: распылитель форсунки точно позиционируется в камере сгорания, и перекос крепежа может привести к неравномерному сгоранию и характерному стуку, который легко спутать с механическим.

Топливопроводы высокого давления затягивайте накидными гайками с моментом 25-30 Н·м. Трубки после снятия нельзя гнуть руками — металл наклёпывается, и в месте перегиба возникает усталостная трещина. Если трубка была деформирована или на ней есть следы контакта с горячими деталями — меняйте. Это не та деталь, на которой стоит экономить в системе с давлением под 1600 бар.

Установка клапанной крышки: моменты затяжки

Уложите прокладку в канавку крышки, убедитесь, что она легла равномерно без перекосов и защипов в углах. Установите крышку на место и наживите болты от руки — все, прежде чем начать затяжку. Порядок затяжки — от центра к краям крест-накрест, в два прохода.

• Первый проход: 5-6 Н·м — предварительная затяжка, прокладка обжимается равномерно
• Второй проход: 8-10 Н·м — финальный момент по схеме от центра к краям

Не превышайте момент. Алюминиевая крышка деформируется от перетяжки, и прокладка начнёт «выдавливаться» в местах максимального давления. Потом удивляются — прокладка новая, а течёт.

Подключите трубку сапуна — она идёт во впускной тракт и обеспечивает вентиляцию картерных газов. На ISF 2.8 штуцер сапуна расположен в передней части клапанной крышки. Проверьте, что шланг сапуна не перегнут и не пережат хомутами — нарушение вентиляции картера приводит к росту давления и выдавливанию масла через сальники.

Пуск двигателя и прослушивание

Перед пуском прокачайте топливную систему ручным насосом (если он есть) или проверните двигатель стартером на 3-4 секунды без запуска — чтобы топливо заполнило рампу без длительной прокрутки. На холодном двигателе первые секунды может быть лёгкий механический шум — это нормально, пока масло не поднялось в каналы ГРМ.

Прогрейте двигатель до рабочей температуры и внимательно прослушайте. Характерный звонкий стук клапанов на прогретом моторе должен исчезнуть полностью. Если стук остался — возможны два варианта: либо зазор на одном из клапанов выбился при затяжке контргайки (это бывает, если контргайка затянута недостаточно аккуратно), либо проблема не в зазоре, а в другом узле.

Был случай с автогрейдером — после регулировки стук остался на одном цилиндре. Переделали регулировку дважды, зазоры идеальные, а звук никуда не делся. Оказалось — трещина на тарелке выпускного клапана. Такое на слух не отличишь от зазорного стука, пока не снимешь головку. Если регулировка сделана правильно, а стук остался — дальше копать нужно глубже.

Проверьте отсутствие течей масла по периметру клапанной крышки и в местах подключения топливопроводов. После остывания двигателя ещё раз пройдитесь по болтам крышки с динамометрическим ключом — прокладка чуть дообжалась и болты могут просесть на 1-2 Н·м.

Типичные ошибки и практические советы по регулировке клапанов Cummins ISF 2.8

За годы практики я видел достаточно последствий неправильной регулировки клапанов — от повторного обращения через неделю до серьёзных повреждений ГРМ. Большинство этих проблем возникает из-за нескольких типовых ошибок, которые легко избежать, если знать о них заранее.

Ошибка 1: Регулировка на горячем двигателе

Самая распространённая ошибка. Механик не хочет ждать остывания и регулирует клапаны сразу после глушения или после «небольшого» остывания в 20-30 минут. Металл при нагреве расширяется — головка блока, штанги, коромысла. Зазор, выставленный на горячем моторе, на холодном окажется меньше нормы. В итоге — зажатые клапаны, недостаточное охлаждение тарелок выхлопными газами, прогар.

Регулировка клапанов Cummins ISF 2.8 выполняется только на холодном двигателе. Температура окружающей среды и блока должна быть комнатной или близкой к ней. Минимум 4-6 часов после работы под нагрузкой, а лучше — с утра, до пуска.

Ошибка 2: Неверное определение позиции поршня

Двухпозиционный метод требует точного определения положения поршня первого цилиндра — ВМТ такта сжатия, не такта перекрытия. Разница критическая: на такте перекрытия оба клапана находятся в процессе переключения, зазоры не соответствуют рабочим. Регулировка в этой позиции даст неверные результаты на всём двигателе.

Ориентируйтесь по метке на шкиве коленвала и по состоянию клапанов первого цилиндра: на такте сжатия оба клапана закрыты и коромысла свободно покачиваются с ощутимым зазором. Если хоть одно коромысло поджато — вы попали на такт перекрытия, проворачивайте коленвал ещё на 360°.

Ошибка 3: Игнорирование повторной проверки после затяжки контргайки

Затяжка контргайки всегда немного смещает регулировочный винт — этот эффект хорошо знаком всем, кто работал с клапанными механизмами. После затяжки необходимо повторно проверить щупом зазор в той же точке. Если зазор ушёл за допуск — регулируйте заново. Пропустить этот шаг значит оставить двигатель с неверными зазорами, думая, что работа выполнена.

Ошибка 4: Перепутаны впускной и выпускной клапаны

На ISF 2.8 впускные и выпускные клапаны имеют разные зазоры: впускной — 0,25 мм, выпускной — 0,51 мм. Перепутать их при регулировке — значит получить либо зажатые впускные, либо увеличенные зазоры на выпуске, что даст характерный стук уже на прогретом моторе.

Ориентироваться нужно по расположению впускного и выпускного коллекторов. Впускной коллектор на ISF 2.8 расположен со стороны правого борта машины (если смотреть со стороны вентилятора), выпускной — с левого. Клапаны, коромысла которых направлены к впускному коллектору, — впускные. К выпускному — выпускные. В документации Cummins это обозначено как I (Intake) и E (Exhaust) в схемах ГРМ.

Где искать официальную документацию

Официальный источник технической документации Cummins — портал QuickServe Online (quickserve.cummins.com). Здесь доступны сервисные мануалы, бюллетени по техническому обслуживанию, моменты затяжки, электросхемы и диагностические процедуры. Для ISF 2.8 в системе есть полный сервисный мануал с пошаговыми процедурами регулировки клапанов, схемами ГРМ и допусками на все регулировки. Доступ бесплатный после регистрации — рекомендую зарегистрироваться всем, кто работает с Cummins регулярно.

Электросхемы и диагностические данные для конкретной машины часто доступны через производителя техники — XCMG, SDLG, LiuGong и другие публикуют сервисные материалы на своих порталах поддержки. Для диагностики по кодам ошибок SPN/FMI нужен адаптер и программа INLINE 7 или INSITE — с ними видно состояние форсунок, топливной системы и можно исключить смежные причины стука до регулировки клапанов.

Когда самостоятельная регулировка нецелесообразна

Регулировка клапанов — операция, доступная механику с базовым инструментом и опытом работы с ДВС. Но есть ситуации, когда лучше передать машину в специализированный сервис:

• Стук не исчезает после двух правильно выполненных регулировок — причина, скорее всего, в повреждении клапана, направляющей или седла
• Есть явные признаки прогара клапана: нестабильная работа на одном цилиндре, белый или сизый дым, потеря компрессии — диагностика требует снятия головки
• Регулировочные винты не держат зазор — изношена резьба в коромысле или на самом винте, что требует замены коромысла в сборе
• На двигателе активны коды ошибок по топливной системе или турбине — сначала нужно исключить смежные неисправности
• Нет динамометрического ключа и набора плоских щупов — без них правильную регулировку не сделать

Иногда владельцы экономят на сервисе и потом привозят машину с уже прогоревшим клапаном. Стоимость замены клапанов и шлифовки седел в головке — это несколько регулировок клапанов по цене. Правильно сделанная профилактика всегда дешевле ремонта по последствиям.

Периодичность регулировки и финальная рекомендация

По регламенту Cummins для спецтехники первая регулировка клапанов ISF 2.8 выполняется при обкатке — через 500 моточасов. Далее — каждые 1000 моточасов или ежегодно. В тяжёлых условиях (карьер, запылённая стройка) — сокращайте до 750 моточасов. Для Газелей в километрах — ориентируйтесь на рекомендации из раздела «Когда регулировать по регламенту» выше.

Регулировка клапанов Cummins ISF 2.8 — не самая сложная операция, но требует аккуратности и понимания метода. Если статья помогла вам разобраться в процессе, сохраните её в закладки — при следующем ТО всё будет значительно быстрее. Если остались вопросы по конкретной ситуации с вашей машиной — пишите в комментариях, разберём.

Список литературы

1. Сизов М. П. Двигатели Cummins ISF 2.8: руководство по ремонту, техническое обслуживание, коды неисправностей, электрические схемы. — СПб.: Издательство «Диез», 2013. — ISBN 978-5-903883-98-1.
2. Cummins Inc. ISF2.8s Service Manual: Valve Clearance Adjustment Procedure // QuickServe Online — официальный портал технической документации Cummins. — URL: quickserve.cummins.com
3. Cummins Inc. ISF 2.8 & 3.8 Engine Qualification (2009-45Q / 2009-17Q) // Cummins Service Training Europe. — URL: servicetraining.cummins.com
4. Cummins Inc. ISF Automotive Engines 109-170PS: Technical Brochure // Cummins Inc. — Документ № 4971326. — URL: cummins.com/sites/default/files/4971326.pdf
