Стоял у меня как-то оператор в воротах ремзоны — красный, злой, пальцы в масле. Полчаса возился с ковшом, пока я наблюдал. Снял, поставил другой, потом вернул прежний. Итого почти час простоя, три перекура и пара матов в адрес конструкторов экскаватора. Подхожу к нему и спрашиваю: а зачем ты вообще без быстросъёма работаешь? Молчит. Потому что не думал об этом.
Меня зовут Андрей Петров, я механик спецтехники с 17-летним стажем. Работаю с китайскими экскаваторами и погрузчиками каждый день — диагностирую, ремонтирую, подбираю оборудование. За эти годы насмотрелся на ситуации, когда люди теряют деньги не на поломках, а на неправильной организации работы. Быстросъёмное устройство из тех инструментов, что меняют ситуацию радикально.
Правильно подобранный быстросъем окупается за 2-3 месяца при интенсивной работе на объекте, где смены навесного оборудования происходят чаще двух раз в день. На земляных работах с чередованием ковша и гидромолота — иногда быстрее.
В этой статье разберём выбор быстросъёмных устройств для экскаваторов и фронтальных погрузчиков: как устроены, какие виды бывают и при каких условиях что выбирать. Телескопики и мини-погрузчики — отдельная история со своей спецификой крепления, про них поговорим в другой раз.
Зачем нужен быстросъем и как он устроен

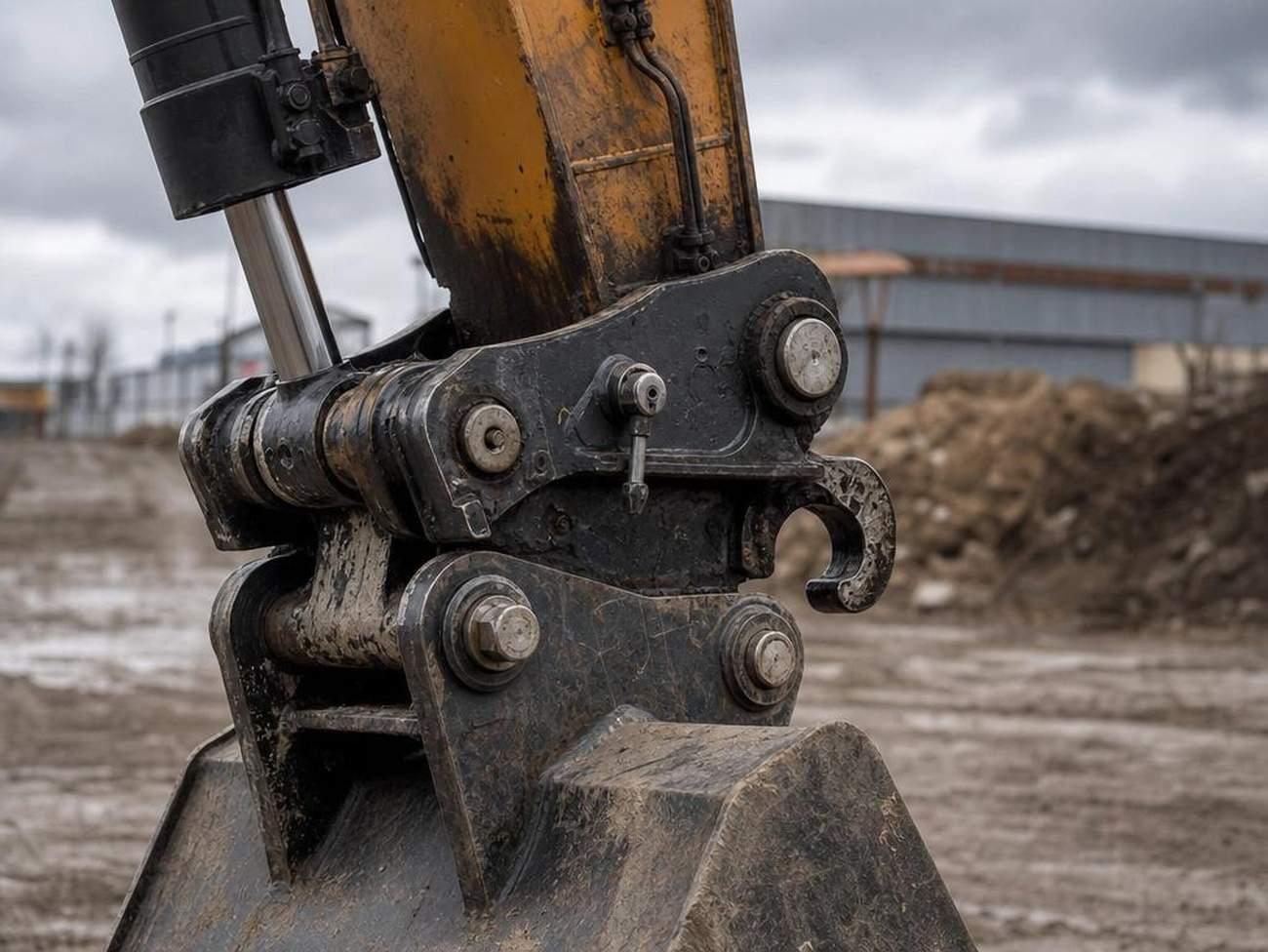

Быстросъёмное устройство встаёт между рукоятью стрелы и навесным оборудованием. Вместо того чтобы каждый раз выбивать пальцы крепления вручную, оператор или механик фиксирует и снимает навеску за секунды. Конструкция в базовом варианте простая: два крюка или два приёмных гнезда под пальцы, запирающий элемент и привод этого элемента — гидроцилиндр или пружинный замок.
Крючковое крепление работает так: передний крюк захватывает первый палец навески, затем задний запирающий крюк (или клин) фиксирует второй палец. Этот тип распространён на европейских и японских машинах — там стандарт пальцев хорошо выдержан. Пальцевое крепление устроено иначе: в корпусе каплера есть два отверстия, в которые входят пальцы самого быстросъёма, а не навески. Такая схема точнее по посадке и лучше держит боковые нагрузки — что важно при работе с виброоборудованием вроде вибротрамбовки или гидромолота.
Теперь про нагрузку. На машину массой 20 тонн быстросъём добавляет 270-300 кг на конце рукояти — это вес самого устройства плюс смещение центра масс навески. Звучит немного, но это постоянная нагрузка на шарниры рукояти и ковшовый цилиндр. На больших машинах (30+ тонн) производители учитывают это в расчётах — там каплер идёт в стандартной комплектации. На малой технике 5-8 тонн надо считать аккуратнее: не каждый экскаватор в классе мини нормально работает с тяжёлым быстросъёмом без потери усилия на зубьях ковша.
Самая частая ошибка, которую я вижу — покупают быстросъём без учёта базовой посадки машины. Смотрят на расстояние между пальцами навески, покупают подходящий по размеру каплер — и потом выясняется, что геометрия крюков не совпадает с углом подвески на конкретной рукояти. Итог: переваривают переходники, теряют жёсткость соединения и в итоге получают люфт, который убивает и навеску, и сам быстросъём раньше времени. Перед покупкой берите не только межцентровое расстояние пальцев, но и диаметр пальцев, вес навески и угол рукояти в рабочем положении — это минимальный набор для подбора.
Установка быстросъёма на машину — отдельная процедура. На части китайских экскаваторов нет штатных гидравлических выводов для каплера, и если берёте гидравлическую версию устройства — закладывайте деньги на монтаж дополнительных гидролиний. Это не сложно, но это работа, которую нужно сделать правильно, иначе получите постоянные утечки в самом неудобном месте конструкции.
Типы быстросъемных устройств: механические, гидравлические, полуавтоматические
Разберём три основных типа — без лирики, с реальными цифрами и условиями применения. Вопрос не «какой лучше», а «при каких условиях что выбрать».

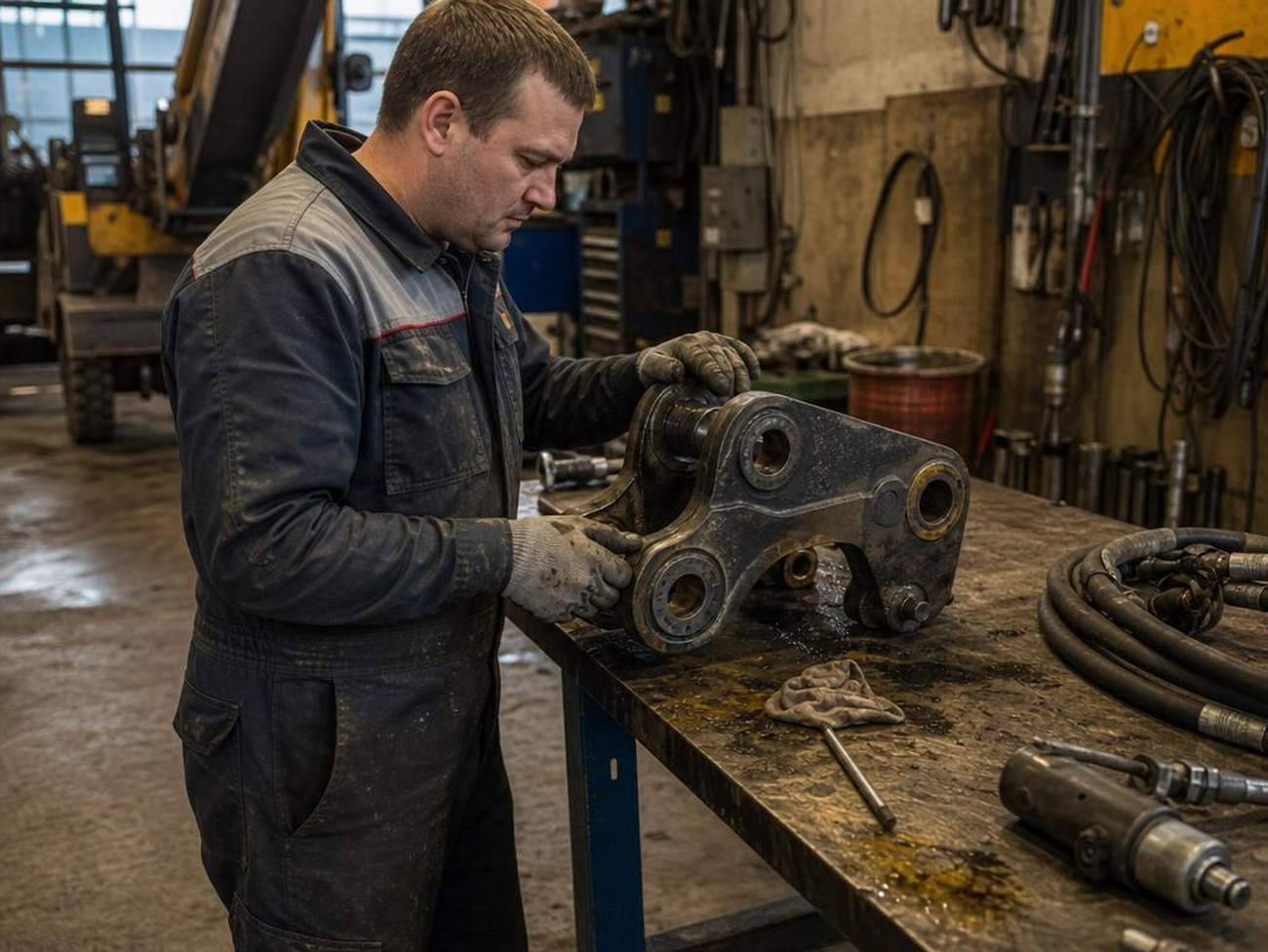

Механические быстросъёмы делятся на два подвида. Первый — винтовые: простая конструкция, дешевле всего, но оператор обязан выйти из кабины, закрутить болт или вставить шплинт вручную. На практике это значит, что смена занимает 10-15 минут с учётом выхода, работы ключом и проверки. Надёжность нормальная только при регулярном обслуживании — резьба закисает, болт теряется, оператор «забывает» затянуть. Второй подвид — пружинные механические каплеры. Их делают на ЧПУ-оборудовании, допуски точнее, корпус компактнее. Пружинный замок сам фиксирует навеску при посадке — оператор только проверяет фиксацию, выйдя из кабины. Время замены — 5-8 минут. Используются на малой и средней технике там, где смены навески редкие — раз-два в день максимум.
Гидравлические быстросъёмы — другой уровень. Управление из кабины, гидроцилиндр двигает запирающий клин или крюк. Замена ковша, вил, отвала или гидробура занимает 20-40 секунд — оператор дёрнул джойстик, посадил навеску, дёрнул ещё раз, всё зафиксировано. Никакого выхода из кабины. Для машин, которые работают с разным оборудованием в течение дня — гидромолот утром, ковши разных объёмов днём, рыхлители или мульчеры при необходимости — это единственный вариант, который реально экономит время. Минус очевиден: нужны дополнительные гидролинии, давление в системе должно соответствовать требованиям каплера, и сам агрегат дороже. Плюс регулярное обслуживание гидравлики — уплотнения, проверка давления фиксации.
Полуавтоматические устройства — промежуточный вариант. Захват навески происходит механически при посадке (пружина или клин), а вот разблокировка — рычагом снаружи или из кабины через трос. Оператор выходит для снятия, но не для установки. Время замены — 3-5 минут. Встречаются реже, чаще на европейских машинах среднего класса. Для условий, где смена происходит 1-2 раза в смену и хочется баланса между ценой и удобством — вариант рабочий.
| Критерий | Механический (пружинный) | Гидравлический | Полуавтоматический |
| Время замены навески | 5-8 минут | 20-40 секунд | 3-5 минут |
| Оператор выходит из кабины | Да (для проверки) | Нет | Да (для снятия) |
| Стоимость устройства | Низкая | Высокая | Средняя |
| Обслуживание | Смазка, проверка замка | Гидравлика, уплотнения | Смазка, трос/рычаг |
| Подходит для машин | 5-20 тонн | 10-50+ тонн | 10-25 тонн |
Главное дополнительное преимущество гидравлики — снижение простоя. Если машина меняет оборудование 4-5 раз в смену, разница между 30 секундами и 8 минутами — это 30-40 минут ежедневно. Поэтому стоимость гидравлического квик-каплера отбивается быстрее, чем кажется при покупке.
Как выбрать быстросъем под конкретную машину
Первый вопрос, который я задаю, когда приходят с запросом на быстросъем — сколько весит машина. Не марка, не год, не комплектация. Вес. От массы зависит, какое усилие будет приходить на каплер при работе с грунтом, и что вообще допустимо ставить.
Грубая разбивка такая:
- До 10 тонн — мини-экскаваторы, компактные погрузчики. Подходит механика. Частота смены оборудования обычно невысокая, гидравлика избыточна по цене. Пружинный механический вариант на таких машинах надёжен и прост в ремонте.
- 10-30 тонн — основная рабочая категория: средние экскаваторы, фронтальные погрузчики серия 3-5 тонн ковша. Тут уже выбор зависит от задачи. Если смена навески раз в неделю и реже — полуавтомат. Если ежедневно — гидравлика.
- Свыше 30 тонн — тяжёлые экскаваторы, карьерная техника. Только гидравлика с блокировкой из кабины. Механика на такой массе — риск для оператора и навески.
Второй шаг — тип стрелы и рукояти. Здесь важно межосевое расстояние пальцев (расстояние между центрами проушин). Этот размер определяет, подходит ли каплер к рукояти физически. Стандартные значения для экскаваторов 20-25 тонн — 100-130 мм, для погрузчиков — другие серии. Без замера перед покупкой — лотерея.
Третий шаг — тип крепления. Крючковое или пальцевое. Для телескопических погрузчиков и машин, работающих с вилами и грузовыми захватами, крючковое крепление исторически надёжнее — меньше боковой люфт при подъёме. Пальцевое позволяет быстрее менять навеску, но требует точного совпадения диаметра пальца.
Четвёртый шаг — честно считаем частоту смены. Раз в неделю или реже — механика окупается за год. Меняешь навеску каждый день или несколько раз в день — считай ROI гидравлики за 3-6 месяцев. Простая арифметика: 15 минут на смену механикой против 30 секунд гидравликой, умноженные на количество смен в месяц, дают реальные часы простоя и зарплатные потери.
Отдельно про китайские машины. XCMG, SDLG, Sany, LiuGong часто имеют нестандартные посадочные размеры. Не всегда, но часто. Я видел ситуации, когда каплер, купленный под «экскаватор 20 тонн», не садился на рукоять конкретной модели XCMG — межосевое отличалось на 8 мм, и это уже критично. Перед покупкой нужно замерить самостоятельно: межосевое расстояние пальцев рукояти, диаметр пальцев, ширину проушин. Все три параметра — лично, не по каталогу.
| Масса машины | Тип рекомендуемого БСУ | При частоте смены до 2 раз/нед. | При частоте смены 3+ раз/нед. |
| до 10 т | механический (пружинный) | механический | полуавтомат |
| 10-30 т | полуавтомат или гидравлический | полуавтомат | гидравлический |
| свыше 30 т | гидравлический | гидравлический | гидравлический |

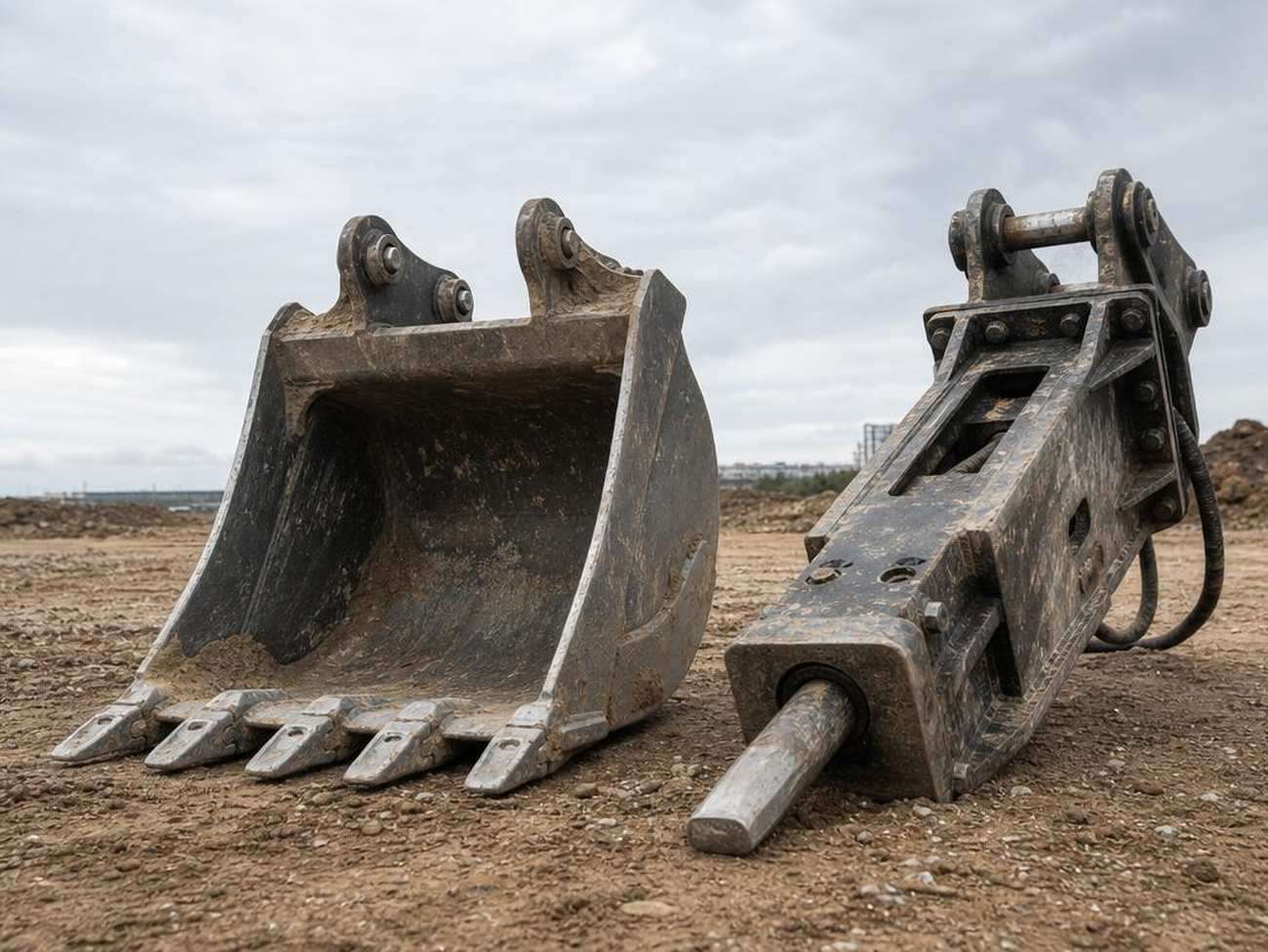

Какое навесное оборудование работает с быстросъемом
В нашей ремзоне я вижу определённый набор навески, который реально используется через каплер. Не теоретический перечень из каталога, а то, что приезжает на подъёмник. Разберу по задачам — так понятнее, что требует БСУ и какого типа.
Ковши — самое частое. Ковши разных объёмов на экскаваторах, ковши фронтальных погрузчиков. Здесь каплер берёт на себя всю ударную нагрузку от грунта, особенно в скальных и мёрзлых грунтах. Для ковшей нет особых требований к гидролиниям — механика вполне справляется, если посадочные размеры совпадают.
Рыхлители и клыки. Навеска для разрушения твёрдых покрытий и мёрзлого грунта. Работает с механическим и гидравлическим БСУ. Нюанс: боковые нагрузки при рыхлении выше, чем при копании, поэтому крепление должно быть без люфта.
Гидромолот и гидробур — здесь уже иначе. Это дополнительное оборудование с собственной гидравликой. Для подключения гидромолота нужны отдельные гидролинии на рукояти, и вот тут гидравлический БСУ в прямом выигрыше: магистрали уже проведены, подключение входит в процесс смены навески. С механическим каплером придётся отдельно подключать и отключать РВД вручную — дополнительное время и точка износа.
Вилы и вилочные захваты на погрузчиках. Для применения на строительных объектах — перемещение поддонов, блоков, труб. Здесь крючковое крепление надёжнее: при подъёме груза усилие уходит вниз и назад, и крюки держат нагрузку без бокового смещения. Пальцевое тоже применяется, но обязательно с замком под штифт — иначе при резких манёврах навеска может сдвинуться.
Отвалы и ножи. Коммунальные и дорожные машины, снегоуборочная техника. Для отвала важен угол атаки и фиксация без люфта — иначе при боковом давлении каплер начинает работать на скручивание. Тут полуавтомат или гидравлика, механика на отвалах при интенсивной эксплуатации быстро разбивает посадку.
Щётки и вибротрамбовки — коммунальное применение на небольших машинах. Щётки на мини-экскаваторах и компактных погрузчиках меняются часто, иногда по несколько раз за смену. Для такого режима даже на малой технике полуавтомат оправдан. Вибротрамбовки требуют гидравлики — собственный привод, адаптеры к гидросистеме.
Мульчеры, гидровращатель, захват для брёвен — лесная и специальная техника. Всё это гидравлическое навесное, и ставить механический БСУ не имеет смысла: всё равно придётся подключать гидролинии вручную.
Практическое правило из ремзоны: если навесное оборудование имеет собственный гидропривод — берите гидравлический БСУ. Он отрабатывает разницу в цене уже за первый сезон на экономии времени подключения и снижении износа РВД.
Эксплуатация и обслуживание быстросъемных устройств
Расскажу, что реально требует внимания в ремзоне, а не что написано в паспорте устройства.
По механике — смазка шарниров и пальца безопасности каждые 50-100 часов работы. Не раз в сезон, не «когда вспомним». Палец работает в грязной среде и под постоянной нагрузкой — и закисает гораздо быстрее, чем думают операторы. Зазор в крюках более 5 мм говорит о том, что надо на осмотр. Это уже не «посмотрим потом», это замена или проточка под восстановление. Изношенные крюки не держат навеску при боковых нагрузках.
По гидравлике — проверка давления фиксации. Нормальный рабочий диапазон — 250-300 бар. Ниже 230 — система не гарантирует надёжную блокировку. Проверяется манометром при плановом ТО, не на глаз. Состояние РВД и уплотнений — визуальный осмотр ежедневно перед сменой. Трещина на рукаве в районе каплера — замена сразу, не после смены. Масло под давлением 250+ бар через трещину в РВД приводит к травме оператора.
Про ошибки операторов — их последствия я вижу в ремзоне чаще, чем хотелось бы.
- Не фиксируют запорный палец после смены навески. Думают, что гидравлика держит. Гидравлика держит при работающем двигателе. При резкой разгрузке или падении давления — ковш уходит. Видел в ремзоне результат: погнутая рукоять, помятый капот.
- Эксплуатируют при боковых нагрузках больше 30% от грузоподъёмности. Экскаватором тянут сваю горизонтально, погрузчиком поддевают что-то сбоку. Каплер не рассчитан на скручивание — это быстрый путь к трещинам в корпусе.
- Игнорируют суммарный вес навески. Ставят тяжёлый гидромолот на машину, где каплер рассчитан на ковш. Максимальная нагрузка в документации на БСУ — это не рекомендация, это граница безопасности.
Из практики: привезли экскаватор, у которого каплер держал навеску только в горизонтальном положении рукояти. Стоит наклонить — ковш уходит. При разборке: крюки изношены до 7-8 мм, пружина пальца сломана, смазки нет давно. Всё накапливалось месяцами. Обошлось.
Когда нужна замена, а не ремонт: трещина в корпусе каплера, износ крюков больше 10 мм, деформация посадочного места. Ремонт сваркой трещины в нагруженном корпусе создаёт иллюзию безопасности, не устраняя её. Запасные части на механические БСУ — пальцы, пружины, крюки — обычно есть в наличии. Уточняйте наличие запчастей до покупки: если сервис не обеспечен поставщиком, гарантия ничего не стоит.
Как выбрать производителя и не нарваться на некондицию
За 17 лет в ремзоне я видел быстросъёмы от десятка разных компаний. Хорошие и плохие есть у всех — вопрос в том, как их различить до покупки, а не после первой недели работы.
Первое, на что смотрю — документы на изделие. Не просто бумажка с печатью, а технический паспорт с характеристиками: грузоподъёмность, рабочее давление, допустимые нагрузки на крюки, страна производства, марка стали. Если производитель не может дать такой документ, значит, сам не знает, что продаёт. Это не придирки, это базовый контроль качества.
Второе — материал корпуса. Нормальный производитель указывает марку стали: Hardox 400 или аналог с подтверждёнными характеристиками износостойкости. Если в документах написано просто «высокопрочная сталь» без маркировки — скорее всего, это неизвестный прокат с непредсказуемыми свойствами. На ковшах из таких материалов трещины появляются в зонах нагрузки уже через 300-400 часов работы.
Третье — гарантия с конкретным содержанием. Не «6 месяцев на изделие», а что именно покрывает: трещины корпуса, износ крюков, отказ гидроцилиндра, люфт пальцев. И что не покрывает — неправильный монтаж, работу без смазки. Нормальная компания это прописывает, потому что ей нечего скрывать.
Четвёртое — наличие запасных частей и ремкомплектов в России. Быстросъём — расходник. Пальцы, уплотнения гидроцилиндра, крюки — всё это изнашивается и требует замены. Если запасные части надо заказывать из-за рубежа три недели — машина будет стоять три недели. Перед покупкой спрашивайте прямо: есть ли ремкомплекты на складе, какой срок поставки деталей, есть ли сервис по гарантийным случаям. Если специалисты поставщика уходят от ответа — ищите другой бренд.
Теперь про б/у. Брать можно, но проверяйте каждый узел: крюки (износ более 3 мм от номинала — критично), пальцы (люфт не более 1,5-2 мм), гидроцилиндр (следы течи, коррозия штока), корпус (трещины у сварных швов). Что-то вызывает сомнение — торгуйтесь на стоимость ремонта.
Расскажу случай из практики. Один заказчик купил быстросъём б/у за 65 тысяч — выглядел нормально, продавец уверял, что «почти новый». Через три недели работы лопнул корпус в зоне крепления крюка — трещина была заварена и зашпаклёвана, под краской не видно. Итог: простой экскаватора на восемь дней, сварочные работы по усилению корпуса, замена крюков, диагностика пальцев — около 150 тысяч рублей. Экономия 20 тысяч на покупке обернулась расходами в семь раз больше. Прежде чем оформлять заказ, позвоните в офис поставщика — спросите про склад запчастей и паспорт изделия. У нормального поставщика менеджер ответит быстро.

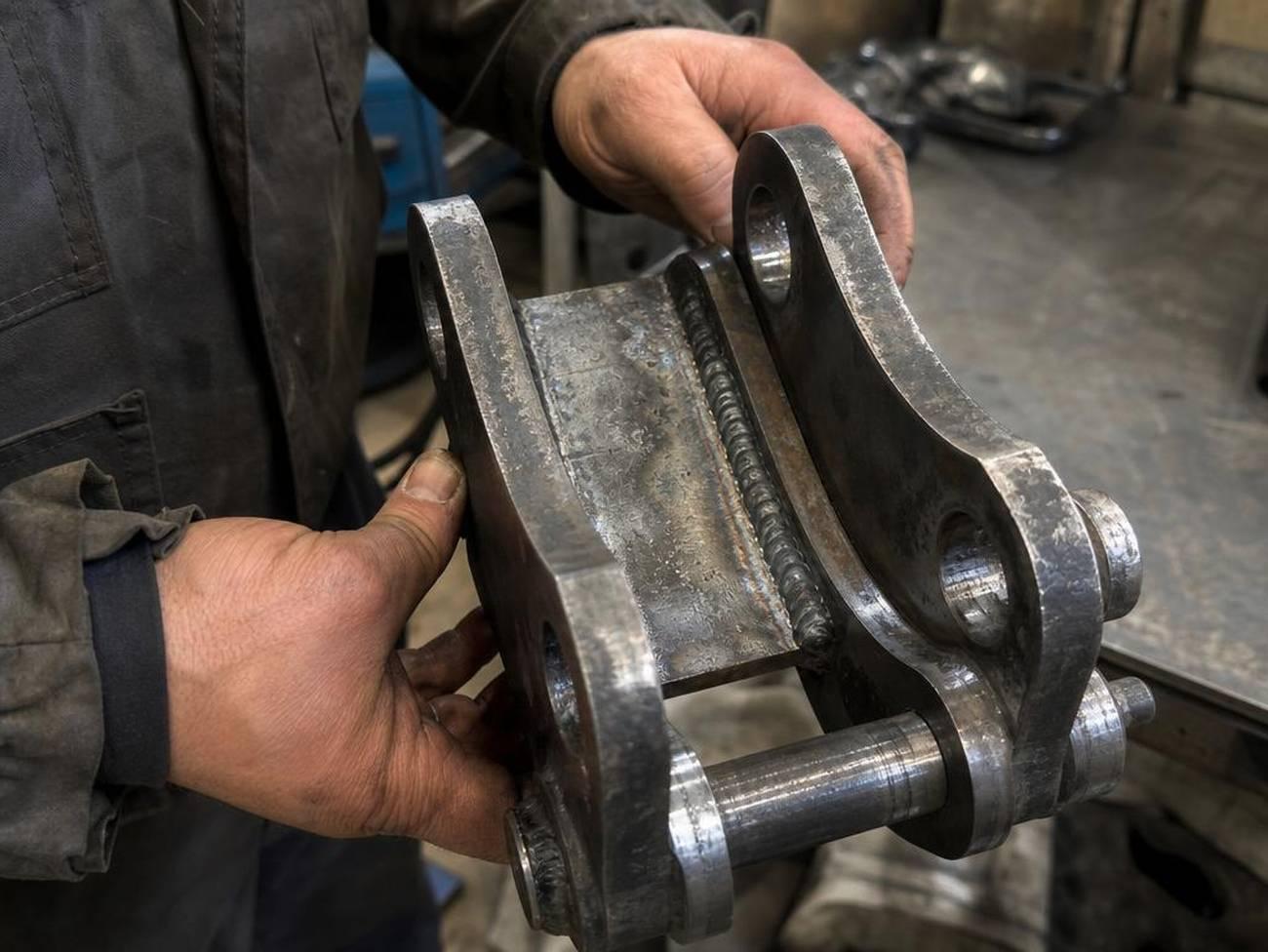

Простой маркер качества при выборе нового быстросъёма: попросите показать место сварки крюков изнутри корпуса. Производители, которые не экономят на производстве, не боятся этого вопроса. Те, кто экономит — начинают говорить про коммерческую тайну. Ближайшее будущее такого изделия предсказать несложно.
Итог — как не ошибиться при подборе быстросъёмного оборудования
За все годы работы с экскаваторами я понял одно: большинство проблем с быстросъёмами возникают не от плохого качества изделия, а от неправильного выбора в начале. Предлагаю практический чек-лист — то, что я сам прохожу, когда помогаю подобрать быстросъём.
- Вес машины и её класс. Быстросъём должен соответствовать весовой категории экскаватора — с запасом 15-20%, не впритык. Используйте таблицы производителя, не угадывайте.
- Межосевое расстояние пальцев и их диаметр. Измеряйте реальную машину, не верьте паспортным данным — особенно у китайской спецтехники. XCMG, SDLG, Sany, LiuGong часто имеют нестандартные размеры, которые не совпадают с европейскими стандартами.
- Тип крепления и совместимость с навесным. Если планируете использовать гидравлическое навесное (гидромолот, гидробур) — нужен гидравлический быстросъём. Это требование безопасности и нормальной работы, не опция.
- Частота смены навесного. Если меняете ковш раз в неделю — механика окупится быстро. Меняете несколько раз в день — считайте ROI гидравлики за 3-6 месяцев. Обычно выходит в плюс уже за этот период.
- Перечень навесного. Некоторые виды навески требуют специфической геометрии замка. Уточняйте совместимость заранее.
- Бюджет с учётом полного цикла. Цена быстросъёма плюс стоимость монтажа плюс запасные части на 1-2 года вперёд. Вопрос не «сколько стоит сейчас», а «сколько будет стоить через два года».
- Гарантия и наличие запчастей в России. Проверяйте до покупки. Компании, которые работают серьёзно, всегда могут ответить на вопрос о наличии ремкомплектов оперативно.
Если сомневаешься между механическим и гидравлическим — посчитай время на смену навесного за смену, умножь на стоимость машино-часа и количество рабочих дней за полгода. Реальные числа обычно говорят убедительнее интуиции.
Мой личный совет: я бы выбирал быстросъём не по цене и не по красивому каталогу, а по двум вещам — наличию нормального технического паспорта и возможности купить запасные части здесь, в России, в течение трёх дней. Всё остальное решается в процессе. Эти две вещи — нет.
Статьи на specteh.blog пишу именно для того, чтобы не просто купить, а купить правильно. Подобрать быстросъём с учётом реальных задач не так сложно, если знаешь, на что смотреть. Если остался вопрос — пишите в комментариях, отвечу по делу.
Список литературы
- Duganova E.V., Klychnikov R.Yu. et al. — Studying quick coupler efficiency in working attachment system of single-bucket power shovel // IOP Conference Series: Materials Science and Engineering, vol. 327, 2018. DOI: 10.1088/1757-899X/327/4/042026
- ISO 13031:2016 Earth-moving machinery — Quick couplers — Safety // International Organization for Standardization, 2016
- ГОСТ 30067-93 Экскаваторы одноковшовые универсальные полноповоротные. Общие технические условия // Межгосударственный стандарт, введён в РФ с 01.01.1996
- Werk-Brau Co. — D-Lock Quick Coupler: Installation and Operation Manual (Rev. E) // Werk-Brau, 2018
