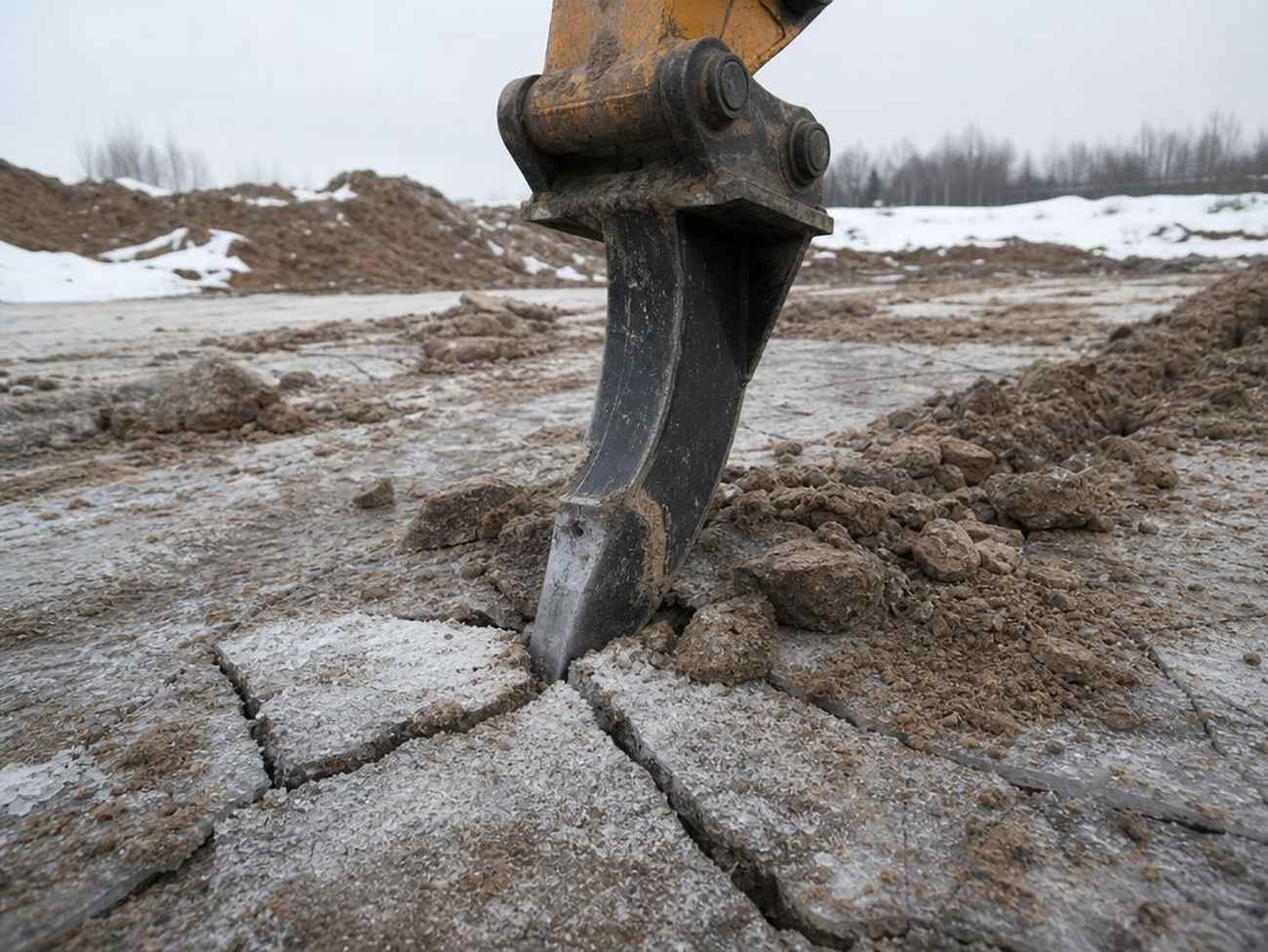

Попробуй зайти на стройплощадку с обычным ковшом туда, где грунт промёрз на полметра или асфальт уложен ещё в советское время: техника встаёт. Ковш просто соскальзывает по поверхности, зубья тупятся, а машина жрёт топливо впустую. За 17 лет полевой работы я видел это десятки раз: бригада стоит, объект стоит, деньги капают. Именно для таких ситуаций придумали рыхлитель для экскаватора — навесное оборудование, которое цепляется на рукоять вместо ковша и разрушает то, что иначе не взять.
Клык-рыхлитель вгрызается в покрытие, дробит мёрзлый грунт, разрушает фундаменты и корчует пни. Всё это силой самой машины, без вызова дополнительной техники. Один экскаватор, одна смена, один оператор, и объём работы, который раньше требовал гидромолота, компрессора и бригады отбойщиков. На моей памяти не одна сотня объектов, где без этого зуба работа просто встала бы.
Где применяется чаще всего? Зимой практически на каждом втором объекте в центральной полосе и Сибири: мёрзлый суглинок, ледяные линзы, промёрзшие насыпи. Весной и летом — дорожные работы: снятие старого асфальта, вскрытие покрытий перед укладкой коммуникаций. Круглый год — демонтаж: фундаменты, бетонные плиты, кирпичные стены, которые нужно разобрать, не трогая соседние конструкции. Коммунальщики берут рыхлитель для прокладки труб в твёрдом грунте, лесозаготовители — для корчевания пней на делянках. Навесное оборудование этого типа настолько универсально, что на многих парках техники зуб висит круглогодично, без сезонного снятия.
Сейчас рыхлители выпускают и российские заводы, и китайские производители. Выбор есть под любой тип экскаватора, от миниатюрных машин весом 2 тонны до карьерных гигантов под 80 тонн. Конструкция несложная, металлоёмкость небольшая, а результат: кратный рост производительности на твёрдых грунтах. Ниже разберём, что это за оборудование, какие виды бывают и как не ошибиться с выбором.
Что такое рыхлитель для экскаватора и где он применяется
По конструкции рыхлитель представляет собой изогнутый зуб (в народе называют клык рыхлитель), который крепится к рукояти экскаватора через стандартную или быстросъёмную сцепку. Принцип работы прямой: стрела давит на клык, клык вонзается в материал и раскалывает его снизу вверх. Никакой вибрации, никакого удара, только статическое усилие гидравлики. Это и есть главное отличие от гидромолота.
Гидромолот бьёт сверху вниз, создаёт шум и вибрацию, изнашивает рукоять быстрее. Рыхлитель работает мягче для самой машины, при этом справляется с широким спектром задач:
- вскрытие мёрзлых грунтов (сезонная мерзлота, промёрзший суглинок, ледяные линзы);
- разрушение старых асфальтовых и бетонных покрытий на дорожных объектах;
- демонтаж фундаментов, плит перекрытий, кирпичных стен;
- корчевание пней и разрыхление тяжёлых глинистых грунтов;
- разработка скальных пород средней твёрдости без взрывных работ.
Из моей практики: на объекте в Сибири работало две машины, одна с гидромолотом, другая с рыхлителем. Мёрзлый суглинок глубиной 0,8 м. Молот долбил с перерывами из-за перегрева, рыхлитель шёл ровно. За смену выиграл полтора часа чистого времени. С тех пор на зимние объекты беру рыхлитель в первую очередь. — Андрей Петров
Навесное оборудование этого типа применяют на строительных, дорожных, коммунальных и горнодобывающих объектах. Коммунальщики используют его для вскрытия твёрдого грунта перед прокладкой труб, дорожники: для снятия старого асфальта, строители: для демонтажа бетонных конструкций. Серповидные модели хорошо заходят под корни при лесозаготовке. За что и ценят этот инструмент: одна машина, один клык, десятки сценариев.
Отдельно стоит сказать о глубине рыхления. Она напрямую зависит от класса машины. Мини-экскаватор весом 3–5 тонн с гидравлическим усилием 40–60 кН уверенно проходит мёрзлые грунты и плотные суглинки на глубину до 0,3–0,4 м: этого достаточно для коммунальных работ в городе, прокладки кабелей и вскрытия тротуарных покрытий. Машины среднего класса (14–22 тонны) работают на глубину 0,6–0,9 м, что перекрывает большинство задач промышленного строительства и дорожных работ: снятие старых дорожных одежд, разработка мёрзлых котлованов, демонтаж фундаментных плит. Тяжёлые экскаваторы от 30 тонн с клыком усиленной серии способны разрабатывать скальные материалы средней твёрдости и многолетнемёрзлые грунты на глубину свыше метра, там где гидромолоты работают с низкой производительностью из-за ограничений по вибрации вблизи существующих конструкций.
Виды рыхлителей: механический, гидравлический и виброрыхлитель
На рынке три принципиально разных типа. Путают их часто, выбирают неправильно, потом удивляются, почему производительность не та. Объясню каждый тип коротко, потом сравню в таблице.
Механический рыхлитель. Самый простой и дешёвый вариант. Пассивный зуб без собственного привода: вся энергия идёт от усилия рукояти. Масса невелика, конструкция надёжна, обслуживания почти не требует. Подходит для мягких и среднетвёрдых грунтов, мёрзлого слоя до 0,5 м. На скалу или армированный бетон его не ставят: клык просто не пробьёт.
Гидравлический рыхлитель использует рабочую жидкость машины для дополнительного усилия. Некоторые модели оснащены поворотным механизмом, что позволяет менять угол атаки без переустановки. Масса выше, требует подключения к гидроразводке, но производительность несравнима с механическим аналогом. Это навесное оборудование для серьёзных объектов.
Виброрыхлитель. Отдельная история. Он создаёт высокочастотные колебания, которые разрушают структуру материала изнутри. Эффективен на скальных породах и сильно уплотнённых грунтах, но стоит дорого и требует совместимой гидросистемы с нужным расходом масла. На стандартный китайский экскаватор его не всегда поставишь без доработки магистралей.
| Параметр | Механический | Гидравлический | Виброрыхлитель |
|---|---|---|---|
| Принцип работы | Статическое усилие рукояти | Усилие рукояти + давление гидравлики | Вибрация + статическое усилие |
| Масса (ориентировочно) | 80–300 кг | 150–600 кг | 200–800 кг |
| Сфера применения | Мягкий и средний грунт, мёрзлый слой до 0,5 м | Мёрзлый грунт, асфальт, бетон, скала | Скальные породы, сильно уплотнённые грунты |
| Плюсы | Цена, надёжность, простота | Высокая производительность, универсальность | Максимальная эффективность на твёрдых породах |
| Минусы | Ограничен по твёрдости материала | Требует гидроразводки, дороже механического | Высокая стоимость, требования к гидросистеме |
Гидравлический тип занимает большую часть рынка, и не случайно. Он перекрывает 80% реальных задач: мёрзлые грунты, дорожные покрытия, демонтаж. При этом устанавливается на стандартную гидроразводку большинства экскаваторов без переделок. Именно такие модели чаще всего запрашивают на объектах, где я работал в последние годы.
Как подобрать рыхлитель под экскаватор: параметры совместимости
Самая распространённая ошибка: выбирать рыхлитель по фото или «примерно на такой же экскаватор». Я видел, как люди ставили оборудование не того класса. Результат: перегрев гидравлики, трещины в кронштейне, выход из строя за сезон. Подобрать навесное правильно значит сверить несколько конкретных параметров до покупки.
Первый параметр: масса машины. Слишком лёгкий рыхлитель на тяжёлом экскаваторе даёт недоиспользование. Слишком тяжёлый на мини-машине: перегруз стрелы и рукояти. Вот рабочая таблица совместимости, которой я пользуюсь при подборе навесного оборудования:
| Масса машины | Класс техники | Масса рыхлителя | Давление гидравлики | Расход масла |
|---|---|---|---|---|
| 2–5 т | Мини-экскаватор | 80–180 кг | 180–210 бар | 30–60 л/мин |
| 6–14 т | Экскаватор средний | 200–450 кг | 210–280 бар | 80–130 л/мин |
| 15–25 т | Экскаватор стандартный | 500–900 кг | 250–320 бар | 120–200 л/мин |
| 26–50 т | Тяжёлый экскаватор | 900–2000 кг | 300–380 бар | 180–280 л/мин |
| 5–12 т | Экскаватор-погрузчик | 150–350 кг | 200–250 бар | 60–100 л/мин |
| 8–20 т | Фронтальный погрузчик | 300–600 кг | 220–280 бар | 100–160 л/мин |

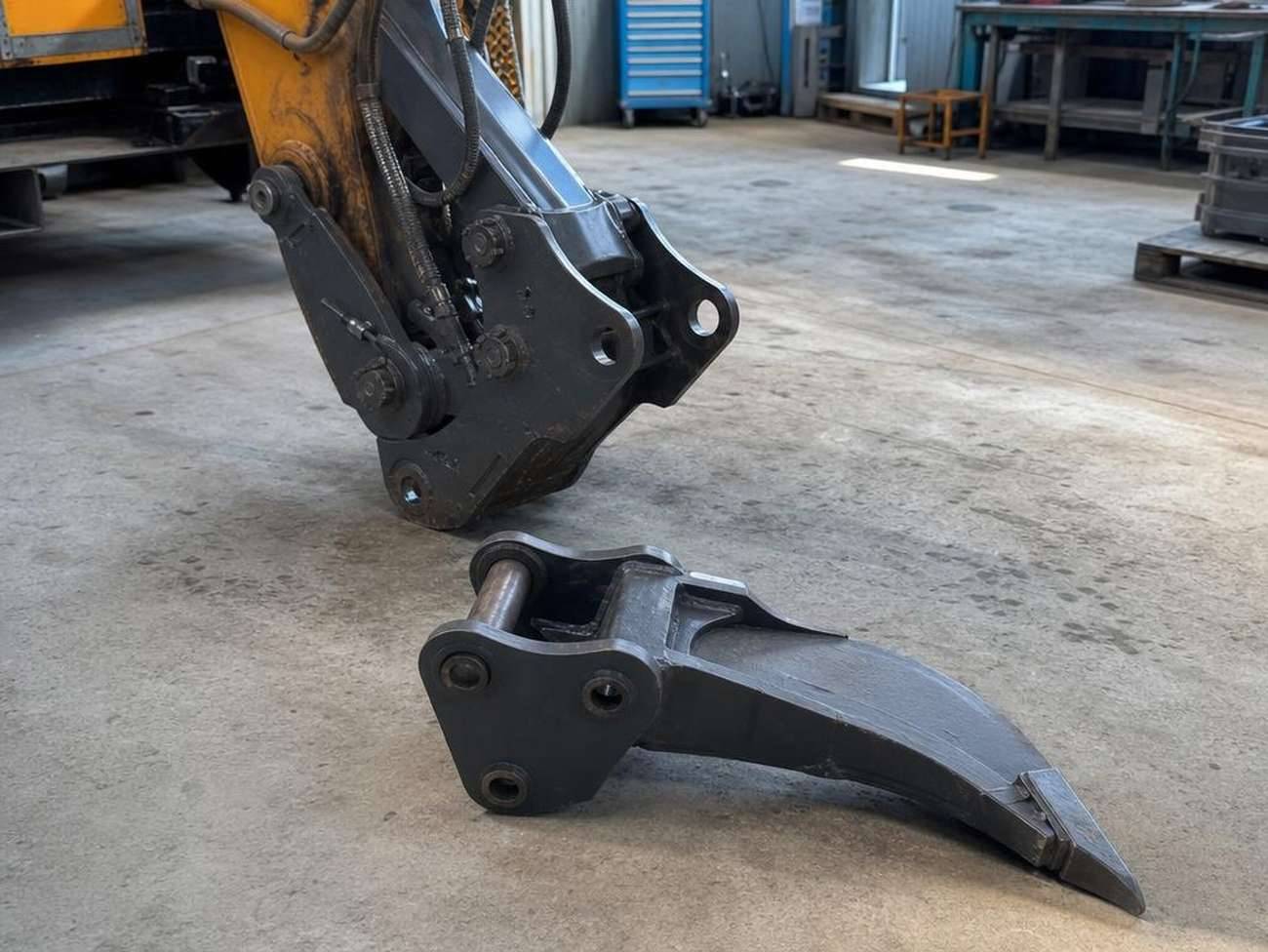

Второй параметр: тип крепления. Большинство современных машин имеют быстросъёмный адаптер (Lehnhoff, S-Lock, OilQuick и их китайские аналоги). Если на вашем экскаваторе штатная рукоять без квиккаплера, рыхлитель должен идти с проушинами под конкретный диаметр пальца и расстояние между щеками. Эти данные берутся из технической документации машины, не на глаз.
Третий момент, который часто упускают: тип техники. Экскаватор-погрузчик и телескопический погрузчик имеют иную геометрию рукояти и другое распределение нагрузки по стреле. Рыхлитель для классического экскаватора туда физически встаёт, но работает с перекосом. Для фронтальных погрузчиков выпускается отдельная линейка с адаптером под ковшовую плиту.
Как уточнить наличие и совместимость: назовите менеджеру марку и модель машины, эксплуатационную массу, рабочее давление гидросистемы и тип вашего квиккаплера. Этих данных достаточно для точного подбора без лишних вопросов.
Конструкция и материалы: из чего делают надёжный клык-рыхлитель
Когда мне показывают два рыхлителя с разницей в цене в полтора раза, первое, что я смотрю: не бренд и не страну сборки, а металл. Конструкция клык-рыхлителя проста: стойка, коронка, опорные щёки, проушины. Но именно материал каждого узла определяет, сколько он проработает в реальных условиях.
Стойка: несущий элемент, принимающий всё ударное и изгибающее усилие. Качественные рыхлители делают из стали Hardox 400 или Hardox 450: шведский износостойкий прокат с твёрдостью 370–470 HB. Российские производители используют сталь 09Г2С с дополнительной термообработкой. При грамотной технологии это рабочее решение для условий до −40°С, которое держит удар без хрупкого разрушения. Толщина стенки стойки у нормального изделия: от 45 мм, у дешёвых аналогов встречается 30–35 мм, что при работе на мёрзлом грунте или скальных включениях заканчивается трещиной по сварному шву.
Коронка: сменный наконечник, который непосредственно контактирует с грунтом. Стандарт отрасли — системы ESCO (США) и их лицензионные аналоги. Твёрдость рабочей поверхности коронки должна быть в диапазоне HB 400–500. Ресурс нормальной коронки на суглинке: 400–700 моточасов, на скальном грунте: 150–300. Коронка должна меняться отдельно от стойки: это снижает стоимость владения в три-четыре раза по сравнению со сварными конструкциями, где изношенную часть приходится отрезать и наваривать заново.
Опорные щёки и футеровка: дополнительные накладки в зонах максимального износа. У качественной продукции они либо выполнены из того же Hardox, либо наплавлены износостойким электродом. Производство в России позволяет контролировать геометрию посадочных мест и сварных швов. Это важно для совместимости с адаптерами отечественных и китайских машин.
Итог простой: рыхлитель из Hardox с коронкой ESCO стоит дороже при покупке, но за 1000 моточасов вы потратите меньше на коронки, ремонт и простои. Реальная стоимость владения считается не по ценнику, а по сумме за весь срок эксплуатации.
Отдельного разговора заслуживают рыхлители для мини-техники: там своя специфика выбора и конструктивные ограничения.
Рыхлитель для мини-экскаватора: особенности и отличия
Мини-техника. Отдельная история. Я работал с машинами от 2 до 10 тонн на коммунальных объектах: замена теплотрасс в жилых дворах, прокладка кабеля вдоль фасадов, вскрытие покрытия у газовых вводов. Там, где полноразмерный экскаватор физически не развернётся, мини-машина с клык-рыхлителем закрывает задачу за смену.
Специфика компактной техники определяет требования к навесному оборудованию. Гидросистема мини-экскаватора работает при давлении 180–220 бар с расходом 30–80 л/мин, принципиально меньше, чем у полноразмерных машин. Рыхлитель должен быть спроектирован именно под эти параметры: клапаны, проходные сечения, усилие на клыке. Поставить «уменьшенный» рыхлитель от большой машины не получится: гидравлика его просто не раскачает.
Габариты и масса критичны. Рыхлитель для мини-экскаватора весит 80–180 кг, ширина по щёкам: 200–350 мм. Это позволяет работать в траншеях шириной от 400 мм, заходить в арки, двигаться по узким коридорам между опорами и коммуникациями. Полноразмерный рыхлитель весит от 500 кг, его масса просто опрокинет баланс маленькой машины при работе с вылетом.
Монтаж на мини-экскаватор проще, чем кажется: большинство машин в классе 2–6 т имеют стандартизированные адаптерные плиты S40 или S50. Рыхлитель с соответствующим адаптером встаёт без сварки и переделок за 15–20 минут. На машинах 6–10 т уже встречаются нестандартные посадочные места. Здесь стоит уточнять совместимость по модели.
Где мини-рыхлитель незаменим: коммунальные работы в городской застройке, узкие траншеи для кабелей и труб, вскрытие асфальта у бордюров, работа в подвалах и технических тоннелях. В стеснённых условиях это оборудование не конкурирует с полноразмерным. Оно решает задачи, которые полноразмерной машине физически недоступны.
Как купить рыхлитель для экскаватора: заявка, доставка, сервис
Я видел достаточно ошибочных покупок: заказывают по фото, без уточнения класса машины, потом разбираются с возвратом или переделкой переходника. Чтобы этого не случилось, расскажу, как выглядит нормальный процесс покупки.
Шаг 1. Выберите модель под свою технику
Прежде чем оставить заявку, определитесь с тремя параметрами: эксплуатационная масса экскаватора, тип быстросъёма или стандарт крепления, и задача: рыхление мёрзлого грунта, скального основания или асфальта. Если сомневаетесь, лучше не угадывайте. Менеджер подберёт навесное по техпаспорту машины, это быстрее и надёжнее.
Шаг 2. Оставьте заявку или позвоните
На сайте есть форма: укажите марку и модель экскаватора, желаемый тип рыхлителя и контактный телефон. Можно позвонить напрямую: контакты указаны в шапке сайта. Как только ваша заявка принята, менеджер свяжется с вами в ближайшее время, как правило в течение рабочего дня. Он уточнит наличие на складе, актуальную цену и сроки отгрузки.
При оформлении заявки на сайте данные обрабатываются в соответствии с политикой конфиденциальности: персональные сведения не передаются третьим лицам.
Шаг 3. Уточнение наличия и цены
Большинство позиций есть в наличии на складе. Если нужной модели нет, менеджер назовёт срок поставки и предложит аналог с сопоставимыми характеристиками. Цена фиксируется на момент оформления счёта.

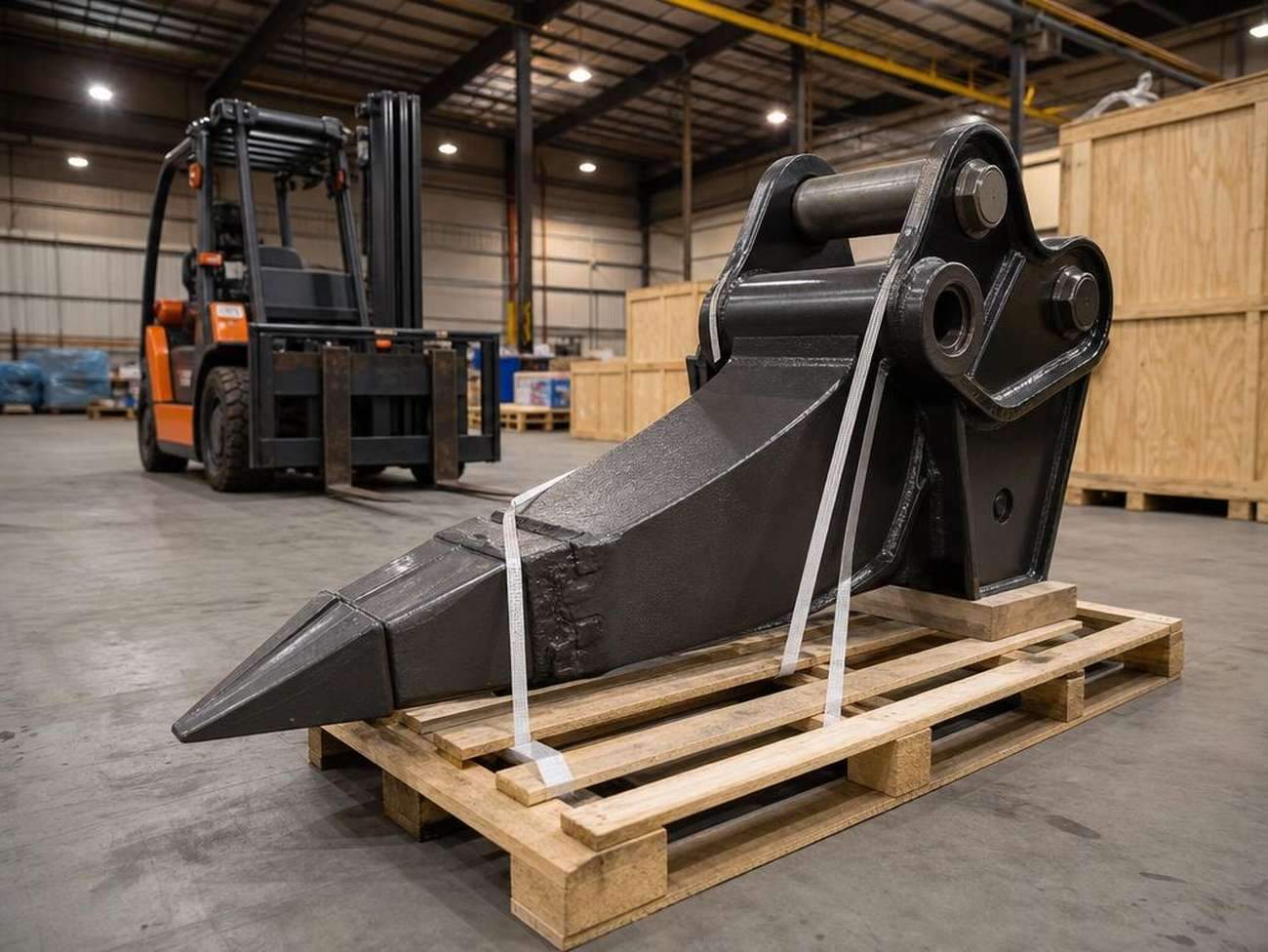

Доставка по всей России
Отправляем транспортными компаниями по всей России: СДЭК, Деловые Линии, ПЭК и другими, в зависимости от региона и веса вложения. Тяжёлые рыхлители для машин от 20 тонн отгружаем на паллетах с металлическими крепёжными хомутами: приходят без повреждений даже в дальние регионы. Стоимость и сроки доставки уточняйте у менеджера при оформлении заказа.
Гарантия и сервис
На всё навесное оборудование распространяется гарантия производителя. Если в процессе эксплуатации возник вопрос по работе рыхлителя, звоните: разберёмся. Консультации по подбору, монтажу и регулировке давления в гидросистеме: бесплатно.
Дополнительное навесное оборудование для экскаватора: расширьте возможности техники
Рыхлитель входит в большую линейку навесных позиций, которые превращают экскаватор из землекопа в универсальную машину. Если вы уже занимаетесь подбором навесного, есть смысл сразу посмотреть на смежные виды оборудования, особенно если работаете в разных условиях или на разных объектах в течение сезона.
Ковши
Базовый инструмент, но не такой простой, как кажется. Стандартный ковш для грунта, скальный ковш с усиленными зубьями и боковыми режущими кромками, планировочный ковш без зубьев для финишных работ: это три разные позиции под разные задачи. Ковш-рыхлитель совмещает функцию копания и рыхления, удобен там, где нет смысла каждый раз менять навеску. Ковши подбираются под те же классы машин, что и рыхлители: от мини-экскаваторов 2–4 т до тяжёлой техники 30+ т.
Гидромолоты
Там, где рыхлитель работает с грунтом и мёрзлыми слоями, гидромолот бьёт по бетону, камню и железобетонным конструкциям. Снос старых фундаментов, первичное дробление скального массива, разбивка дорожных плит: это его задачи. Важно правильно подобрать молот по весу и энергии удара под класс машины: избыточная энергия разрушает рукоять, недостаточная не даёт результата.
Вибротрамбовки
После рыхления и укладки грунт нужно уплотнить. Вибротрамбовка на экскаватор: быстрый способ сделать это без отдельной машины. Применяется при засыпке траншей, подготовке оснований под фундамент, работе в стеснённых местах, куда каток не пройдёт. Устанавливается на те же машины, что несут рыхлитель, крепление стандартное.
Планировочные ковши и грейферы
Планировочный ковш закрывает задачи финишной планировки откосов и дна котлована: то, что зубастый ковш сделает грубо. Грейфер нужен там, где материал нужно захватить, а не срезать: сыпучие грунты, строительный мусор, металлолом.
Навесное для погрузчиков и другой техники
Если в парке есть фронтальные или телескопические погрузчики, часть этой продукции совместима и с ними. Вилочные захваты, ковши для погрузчиков, захваты для рулонов и паллет: всё это в каталоге. Выгода работы с одним поставщиком очевидна: единый стандарт документов, согласованные сроки, одна точка контакта при любом вопросе по всему парку навески.
Перейдите в каталог, выберите оборудование под свои машины и оставьте заявку: менеджер подберёт навесное с учётом вашей техники, задач и бюджета. Всё, что нужно для работы экскаватора в полную силу, есть в наличии и доставляется по всей России.
Материал носит информационный характер. Конкретные параметры совместимости и цены уточняйте у менеджера: они зависят от модели и комплектации вашей машины.
Список литературы
- Швалёв С. Г. Расширение технологических возможностей экскаватора с помощью дополнительного оборудования для рыхления грунта // Молодой учёный. 2017. № 2 (136). С. 216–218.
- Редакция журнала «Основные средства». Виброрыхлитель: он же гидрорыхлитель и виброриппер // Основные средства. 2016. № 7.
- Межгосударственный стандарт. ГОСТ 30067-93. Экскаваторы одноковшовые универсальные полноповоротные. Общие технические условия. Принят 11 апреля 1995, введён в действие с 01.01.1996. М.: Стандартинформ.
- Редакция портала «Экскаватор.Ру». Однозубый двухкоординатный рыхлитель на бульдозер от Завода ДСТ-Урал // Экскаватор.Ру (журнал «Строительная техника и оборудование»). 2010. 11 октября.
