Ковши для экскаваторов: виды, характеристики и правила выбора

Ковш — это сердце экскаватора. Поставьте мощный двигатель, настройте гидравлику, но если навесное оборудование подобрано неправильно — машина работает вполсилы. За 17 лет в ремзоне я видел, как технику гоняют с ковшами не того объёма, не той конструкции, не под тот грунт: убитые зубья через месяц, треснувшие проушины, вечные простои на ремонте. Выбор ковша для экскаватора — это вопрос производительности, а не цены на полке.

Типов ковшей — десятки: стандартные и скальные, траншейные и планировочные, грейферы и захваты. Объёмы — от 0,04 до 6 кубов, материалы — от обычной низколегированной стали до шведского Hardox. Производители — от европейских заводов до китайских предприятий с очень разным уровнем качества. Разобраться в этом без системы сложно. Задачи бывают разные: рытьё котлованов и траншей, планировка поверхностей, погрузка сыпучих, работа в скальном грунте — под каждую нужен свой инструмент. В этой статье — устройство, виды, технические характеристики, выбор под задачи и тип грунта, материалы, аксессуары и обслуживание. Чтобы строительная техника работала с полной отдачей, а не простаивала из-за неправильно подобранного рабочего органа.

Устройство ковша экскаватора: из чего состоит и как это работает

Снаружи ковш выглядит просто — металлический «совок» с зубьями. Но это продуманная конструкция, где каждый элемент отвечает за конкретную функцию и со временем изнашивается.

Корпус — несущая оболочка из боковых стенок, днища и задней стенки. Боковые стенки на качественных ковшах делают из листа 16-25 мм в зависимости от класса машины. Козырёк — передняя режущая кромка — одна из самых быстроизнашиваемых частей. Планировочные и зачистные ковши имеют цельный заточенный козырёк без зубьев, рабочие — рассчитаны под адаптеры.

Проушины — кронштейны подключения к рукояти и гидроцилиндру. Через пальцы (соединительные пины) и втулки ковш крепится к машине. Пальцы и втулки — расходник. При появлении люфта в соединении рукоять-ковш проверяют их первым делом. Запущенный люфт разбивает сами проушины — это уже сварочный ремонт. Я регулярно вижу в ремзоне машины с люфтом 3-5 мм: точность работы падает, нагрузки на всю навеску возрастают.

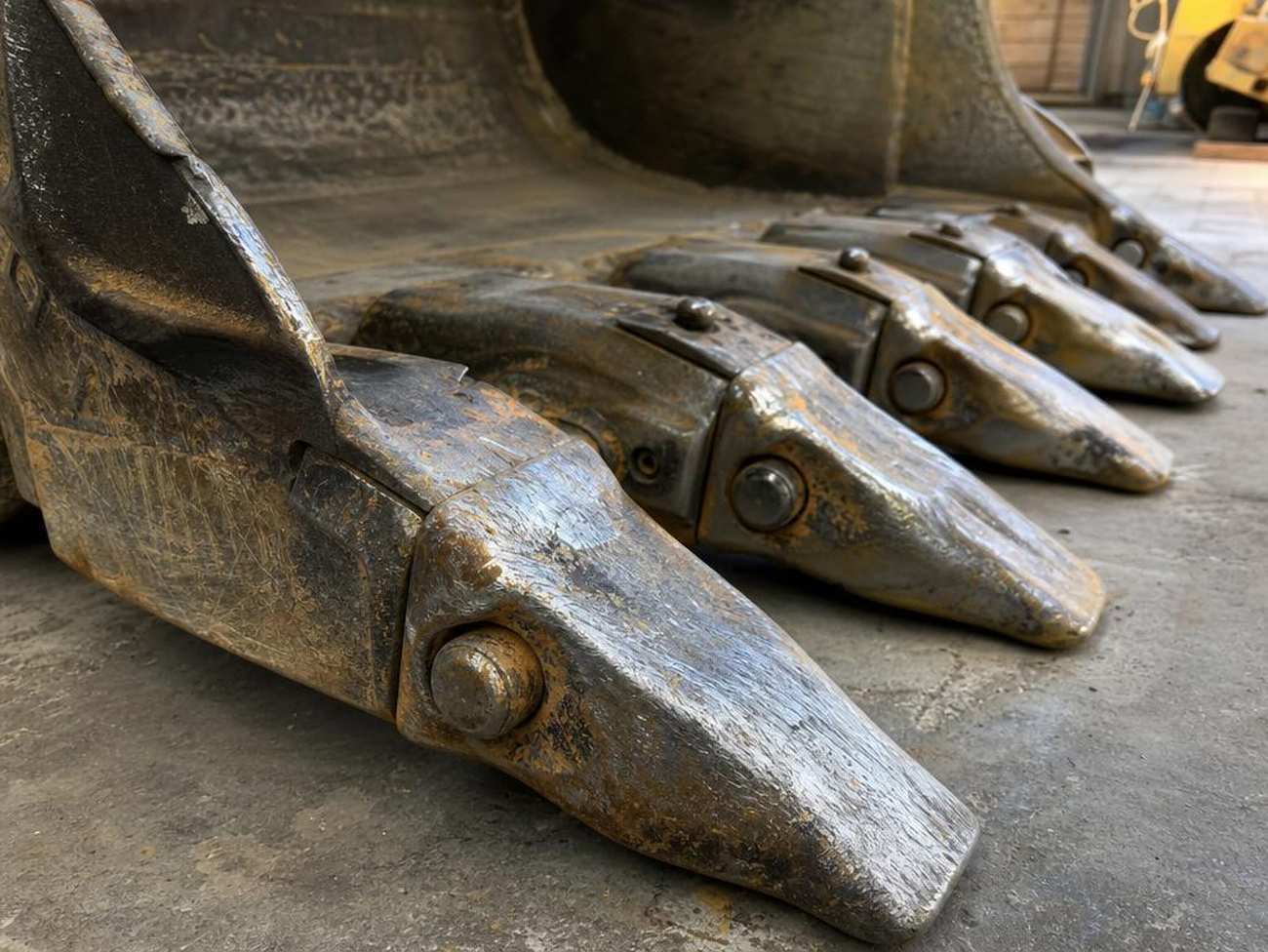

Зубья крепятся не напрямую к козырьку, а через адаптеры — приварённые переходники. Адаптер держится долго, зуб меняется по мере износа. Системы зубьев у разных производителей несовместимы: Esco, Caterpillar, Volvo, Komatsu, Chinese OEM — у каждого своя геометрия посадки. Форма зубьев подбирается под грунт: стандартные — для большинства задач, суженные — для плотного и скального грунта, широкие — для мягкого и песка.

Ковш крепится к рукояти через два пальца: один — проушины к рукояти, второй — тяга гидроцилиндра к коромыслу. Гидроцилиндр обеспечивает рабочее движение (черпание и разгрузку). Масса ковша и его ресурс определяются материалами. Базовые версии из низколегированной S355 подходят для несложных грунтов. Для тяжёлых условий — Hardox 400/450, где обычный ковш прослужит 1000 часов, Hardox выдерживает 2500-3000. Репутация поставщика важна: проверить сталь без анализатора на месте невозможно.

Виды ковшей для экскаваторов: полный обзор типов и назначения

Когда клиент говорит «нужен ковш для экскаватора» — это как сказать «нужна машина». Вид работ, тип грунта и класс машины определяют, какой именно инструмент нужен. В таблице ниже — все основные типы: найдите свою задачу в колонке «Назначение» и сразу увидите подходящий тип и его особенности. После таблицы — краткие пояснения по ключевым видам.

Тип ковша	Назначение	Тип грунта / материала	Особенности
Стандартный	Общие земляные работы, котлованы	Суглинок, супесь, мягкая глина	Полукруглый профиль, 4-5 зубьев, универсальный
Усиленный	Тяжёлые грунты, плотная глина	Тяжёлая глина, грунт с включениями	Толстые стенки, усиленный козырёк, больше масса
Скальный	Взорванная скала, бетонный бой, мёрзлый грунт	Скала, мёрзлый грунт, бетон	Стенки 30-40 мм, Hardox, зубья скальной формы, меньший объём
Траншейный / узкий	Прокладка коммуникаций	Любой грунт в узкой полосе	Ширина 300-800 мм, 1-3 зуба, усиленные стенки
Планировочный	Финишная планировка, откосы	Мягкий грунт, готовые поверхности	Широкий, без зубьев, ровный режущий край, лёгкий
Профильные	Формирование откосов под углом	Суглинок, глина, откосы	Скошенные или фигурные боковые кромки
Скелетный / решётчатый	Сортировка грунта, выборка камней	Смешанный грунт с включениями	Решётчатое днище, просев мелкой фракции
Погрузочный	Погрузка сыпучих материалов	Песок, щебень, грунт навалом	Широкий, плоское днище, минимальное заглубление
Грейфер	Сыпучие материалы, вода, демонтаж	Любой, включая воду	Двух- или четырёхчелюстной, доп. гидроконтур
Захваты	Трубы, брёвна, штучные грузы	Штучные грузы	Клещевая или вилочная конструкция
Рыхлитель	Рыхление плотных и мёрзлых грунтов	Мёрзлый грунт, полускала	Одно- или многозубый, без ковшевой части

Скальный ковш стоит выделить отдельно: объём на 20-30% меньше стандартного той же машины — чтобы не перегружать гидравлику при работе с тяжёлым материалом. Экономить на скальном ковше не стоит: дешёвый из обычной стали убьётся за один сезон. Рыхлитель — технически не ковш, но относится к той же категории сменного навесного оборудования. Часто работает в паре со стандартным ковшом: рыхлитель проходит плотный слой, ковш убирает разрыхлённый материал. Выбирая вид ковша, помните: один инструмент не делает все задачи одинаково хорошо — универсальность всегда компромисс.

Ковши для разных типов экскаваторов: гусеничные, колёсные и мини-машины

Первое, что я спрашиваю при обращении за советом по ковшу — какая базовая машина. Ковш не существует сам по себе: он часть системы, и выбор начинается с понимания того, на что навешивается изделие.

Гусеничные экскаваторы 10-30 тонн — основной парк на стройплощадках. Под них выпускается наибольшая номенклатура ковшей: объём 0,3-1,8 м3, ширина 600-1400 мм. Совместимость определяется не только весовой категорией: важны геометрия рукояти, расположение отверстий под пальцы, размер проушин. Sany SY215 и Hitachi ZX210 — обе машины в классе 21 тонны, но геометрия рукоятей разная. Ковш от одной на другую без переходника не встанет.

Колёсные экскаваторы — мобильность и работа в городе. Дорожные и коммунальные задачи — вот их среда. Под эти машины берут ковши меньшего объёма: в плотной застройке важнее точность, чем производительность за смену. Ширина ковша здесь критична — нужно вписываться в стандартную ширину траншеи, не задевая соседние коммуникации.

Мини-экскаваторы до 6 тонн работают там, куда большая спецтехника не проходит: подвалы, узкие дворы, внутренние помещения. Ковши для них — не уменьшенные копии стандартных. Другие пропорции, облегчённая конструкция, нередко нестандартные крепления. Приходит клиент: «Хочу скальный ковш на Kubota U35». Смотрим — нестандартная геометрия пальцев, три поставщика в России, ни у одного нужного типа нет. Заказ под изготовление, ждать шесть недель.

Фронтальные погрузчики — другая категория машин. Стрела работает в другой плоскости: черпание идёт движением вперёд и подъёмом, а не вниз и к себе. Ставить экскаваторный ковш на погрузчик — распространённая ошибка при переоборудованиях. Геометрия черпания неправильная, КПД падает вдвое, нагрузка на стрелу возрастает.

На объекте стоит гусеничный экскаватор 14 тонн, а на него навешан ковш от 20-тонной машины — «нашли дешевле». Машина работает с перегрузкой, стрела ходит с ударами в крайних точках, через три месяца — трещина в рукояти. Ковш должен соответствовать классу машины — это не рекомендация производителя, это физика.

Коммунальное и дорожное применение диктует требование к быстросъёму. Машины в городе меняют оборудование по несколько раз за смену: ковш — гидромолот — грейфер. Ручная смена через пальцы — 20-30 минут двумя людьми. Гидравлический быстросъём — 30 секунд из кабины. Для городских колёсных экскаваторов быстросъём давно стандарт, а не опция.

Технические характеристики ковша: объём, масса, ширина и что они значат

Большинство покупателей смотрят на объём и ширину. Масса остаётся в стороне — и зря. Именно непонимание взаимосвязи этих параметров приводит к тому, что правильно подобранный по объёму ковш перегружает машину.

Геометрический объём — то, что написано в паспорте. Диапазон для экскаваторных ковшей: от 0,04 м3 у мини-машин до 5-6 м3 у карьерных экскаваторов 60+ тонн. В типичном строительном парке — 0,3-1,5 м3. Реальный объём грунта в ковше отличается от геометрического: его определяет коэффициент наполнения по ГОСТ 29290-92. Грунт насыпается горкой (мягкий) или не заполняет полностью (крупный). Ковш 1,0 м3 в песке реально несёт 1,2-1,3 м3, в разрыхлённом скальнике — 0,75-0,8 м3.

Тип грунта	Категория	Коэффициент наполнения	Пример
Лёгкий, сыпучий	I	1,2-1,3	Песок, супесь
Средний	II	1,1-1,2	Суглинок, лёгкая глина
Тяжёлый связный	III	1,0-1,1	Тяжёлая глина, плотный суглинок
Очень тяжёлый	IV	0,9-1,0	Сланцевая глина, плотный лёсс
Скальный разрыхлённый	V-VI	0,7-0,9	Известняк, песчаник после взрыва
Крупный камень	VI+	0,5-0,75	Гранит, базальт в кусках

Масса ковша — постоянная нагрузка на стрелу и рукоять, которая суммируется с весом грунта. Ковш 1,0 м3 для 20-тонного экскаватора весит 550-700 кг. Усиленный или скальный аналог — 800-950 кг. Разница 200-300 кг при каждом цикле — дополнительная нагрузка на гидросистему, шарниры, структуру оборудования. Производитель задаёт предельную массу навесного, и этот лимит нельзя превышать, даже если ковш физически «встаёт».

Ширина определяет ширину разрабатываемой полосы: от 200 мм для узкотраншейных до 2000 мм для планировочных. Для 20-тонника стандарт — 800-1000 мм. При выборе под траншею ширина диктуется нормативами: водопровод DN100 — минимум 600 мм, магистральный трубопровод — 1200 мм и больше.

Объём в паспорте — это геометрия. Реальная производительность — объём умножить на коэффициент наполнения, умножить на количество циклов в час. Эти цифры могут отличаться на 30-40%. Считать смету по паспортному объёму без поправки на тип грунта — значит расходиться с реальностью ещё до начала работы.

Выбор ковша под тип грунта и условия работ

В ремзоне я насмотрелся на последствия неправильного выбора. Чаще это не «сломался ковш», а машина работала с перегрузкой: ломалась рукоять, текли гидроцилиндры, разбивались проушины. Ковш — это инструмент, и он должен соответствовать задаче.

Логика выбора — три шага: сначала тип работы, затем категория грунта, потом объём под конкретную машину. Тип работы — основа. Копание требует острого козырька, усиленных зубьев, правильной кривизны задней стенки. Планировка — широкая прямая кромка без зубьев (зубья оставят борозды). Погрузка сыпучего — высокие борта, увеличенный объём, один центральный зуб или без зубьев.

Категория грунта определяет исполнение. Грунты I-IV категории (от песка до плотной глины) — зона стандартных и усиленных ковшей. Грунты V-VI (полускальные и скальные) требуют скального ковша. Ставить стандартный ковш на скальник — убить зубья за одну смену и деформировать козырёк за несколько недель.

Типичные ошибки, которые я вижу регулярно:

• Берут максимальный объём «чтобы быстрее» — машина не вытягивает, цикл замедляется, производительность падает.
• Ставят тяжёлый скальный ковш на грунт II категории — лишние 200 кг постоянной нагрузки, перерасход топлива.
• Используют стандартный ковш для планировки — зубья рвут поверхность, нужна ещё одна машина на подчистку.
• Выбирают широкий ковш для узкой траншеи — лишнее сечение, лишний грунт, лишние деньги на вывоз.

Оптимальный объём считается так: берите паспортную грузоподъёмность машины на рабочем вылете рукояти, вычтите массу ковша — остаток максимальный вес грунта за цикл. Разделите на плотность грунта (песок ~1,5 т/м3, глина ~1,8 т/м3, разрыхлённая скала ~1,6 т/м3). Это и есть максимальный объём, под который выбирать. Условий работ много, но этот алгоритм работает в большинстве задач.

«Нужен ковш для строительства» — это не задача, это описание отрасли. Задача — «котлован 4×6 м, глубина 2,5 м, суглинок III категории, машина 14 тонн, вывоз в кузов КамАЗа». Под такую конкретику подбирается нужное изделие за 10 минут. Под «строительство» — никак.

Материалы и сталь для ковшей: что влияет на ресурс и надёжность

Когда говорят «усиленный ковш» — это не маркетинг, а конкретная марка стали и толщина стенки. Разница между дешёвым и нормальным ковшом видна не сразу, а через 500-800 часов работы.

Стандартный ковш из низколегированной S355 — рабочая лошадка для лёгких и средних грунтов. Твёрдость 120-160 HB достаточна для песка и суглинка. На вскрышных и скальных работах такой ковш умрёт за сезон: днище протрётся, режущая кромка загнётся под ударными нагрузками.

Для тяжёлых условий — Hardox 400 (370-430 HB) или Hardox 450 (425-475 HB). Из отечественных материалов — NM400 производства российских метзаводов. По твёрдости сопоставима с Hardox 400, но однородность проката хуже — при сварке могут появляться зоны с пониженной твёрдостью. Грамотное производство ковшей делает комбинированную конструкцию: корпус из S355, козырёк и днище из Hardox 450, режущая кромка — Hardox 500 или сменные зубья с коронками из сверхтвёрдого сплава.

Зубья — расходник. Коронки на скальном грунте служат 100-200 часов. Не менять вовремя — изнашивается адаптер (дорогая деталь и сварочные работы). Китайские коронки за копейки часто делают из стали 40-45 HRC вместо положенных 52-58 HRC — стачиваются вдвое быстрее. Берёшь дешевле — тратишь вдвое больше на замену. Я проверял это на нескольких машинах: экономия на коронках всегда мнимая.

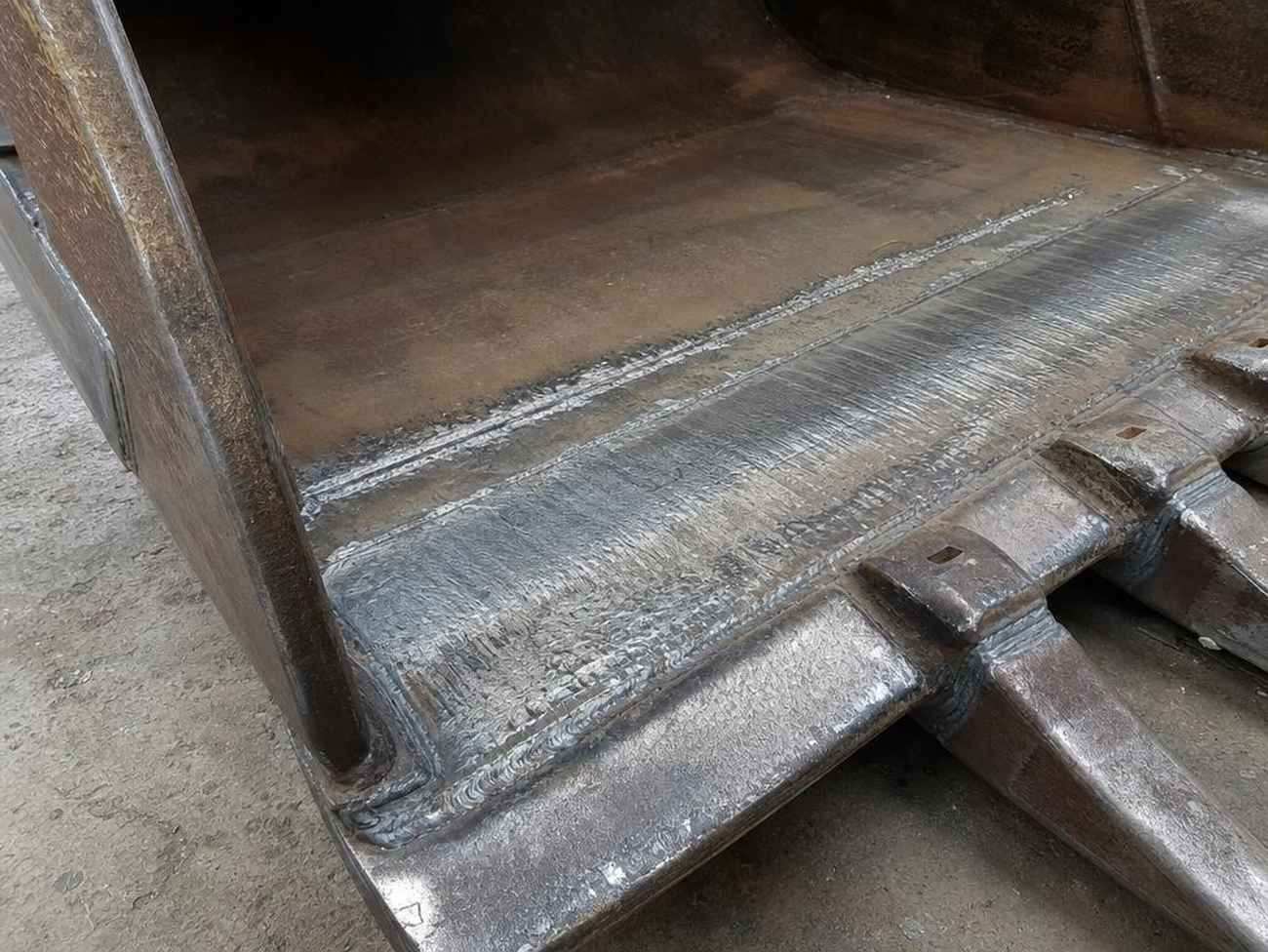

Бокорезы — боковые режущие пластины из Hardox 450-500 — защищают боковые стенки от абразивного износа на скальных грунтах. Расходник, но долгоживущий. Сварные швы — лакмусовая бумажка качества ковша. Хороший шов: ровный, без подрезов, без пор. В зонах высоких нагрузок — двусторонние швы. Вижу односторонний прерывистый шов в зоне крепления проушин — это гарантия трещины при первом серьёзном усилии. Такой ковш беру и кладу обратно. Гарантия производителя, обещающая покрыть трещины корпуса, при таких швах — просто слова.

Дополнительное оборудование и аксессуары к ковшам: зубья, адаптеры, квик-каплеры

Ковш — только часть истории. Производительность и удобство работы во многом определяют комплектующие и навесное оборудование.

Системы зубьев у разных производителей (Esco, Caterpillar K-series, Komatsu, Doosan) полностью несовместимы. Адаптеры и коронки — разные. Перед заказом запчастей нужно знать не марку экскаватора, а конкретную систему зубьев. Часто на машинах с заменённым ковшом стоит нестандартная система. Типы коронок: стандартная (суглинок, ПГС), заострённая tiger tooth (мёрзлый грунт, взломанный асфальт), широкая chisel (скальные породы), двусторонняя (переворачивается, удваивает ресурс в мягких грунтах).

Адаптеры — промежуточный элемент между зубом и корпусом. Изнашиваются медленнее коронок, но если адаптер люфтит — коронка болтается, ресурс падает кратно. Проверяйте адаптеры при каждой замене зубьев — три минуты работы экономят деньги на сварочных работах. Пальцы крепления смазывать через пресс-маслёнки каждые 50-100 моточасов. В абразивной среде — чаще.

Квик-каплеры. Без быстросъёма смена ковша — 20-30 минут двумя людьми. Механический квик-каплер — 3-5 минут. Гидравлический — 30-40 секунд не выходя из кабины. Для городских и коммунальных машин гидравлический квик-каплер окупается за первый месяц. Нюанс: гидравлический вариант требует вывода доп. гидравлической линии на рукоять. Установка с прокладкой магистрали — от 40 000 рублей плюс сам каплер (30 000-150 000 в зависимости от класса машины). Системы квик-каплеров привязаны к геометрии рукояти — перед заказом нужны точные межцентровые расстояния пальцев и их диаметр.

Гидромолоты — ближайшая альтернатива ковшу там, где ковш не справляется: мёрзлый грунт, старый бетон, монолитная скала. Устанавливаются на рукоять вместо ковша, подключаются к гидравлической линии. Параметры подбора: энергия удара (Дж) и расход потока (л/мин) должны соответствовать возможностям гидросистемы экскаватора. Тяжёлый гидромолот на слабую машину — проблемы с гидравлическими насосами, внеплановая замена фильтров гидросистемы и дорогостоящий ремонт.

Где купить ковш для экскаватора: на что обращать внимание при заказе

Рынок ковшей — смесь серьёзных поставщиков, перекупов и откровенного шлака. Как ориентироваться.

Ковш в наличии на складе — берёшь, смотришь, щупаешь швы до оплаты. Под заказ из Китая — ждёшь 3-6 недель. Я видел ковши, где межцентровое расстояние проушин отличалось от заявленного на 8 мм — не стыкуется с рукоятью. Что проверять при осмотре: межцентровые расстояния (штангенциркуль, не на слово), диаметр отверстий под пальцы (допуск +0,5 мм), качество швов в зонах проушин и козырька, толщину стенок магнитным толщиномером (2000-5000 рублей, окупается с первой покупки).

Гарантия — индикатор серьёзности продаж. Нормально — 12 месяцев. Хорошие компании дают 18-24 месяца на корпус. Гарантия покрывает трещины корпуса не по шву, разрушение проушин, деформацию козырька при штатных нагрузках. Не покрывает зубья и коронки (расходник) и износ днища (нормальная эксплуатация).

Тип поставщика	Плюсы	Риски
Российское производство	Сертификаты на металл, реальная гарантия	Выше цена, меньший выбор товаров под экзотические машины
Официальный импортёр из Китая	Широкий выбор, склады в России	Качество зависит от конкретного завода
Дилер техники (CAT, Komatsu)	Гарантированное совпадение характеристик	Цена в 1,5-3 раза выше рынка
Перекуп без склада	Иногда дешевле	Нельзя посмотреть, нашли дешевле — потеряли вдвое больше

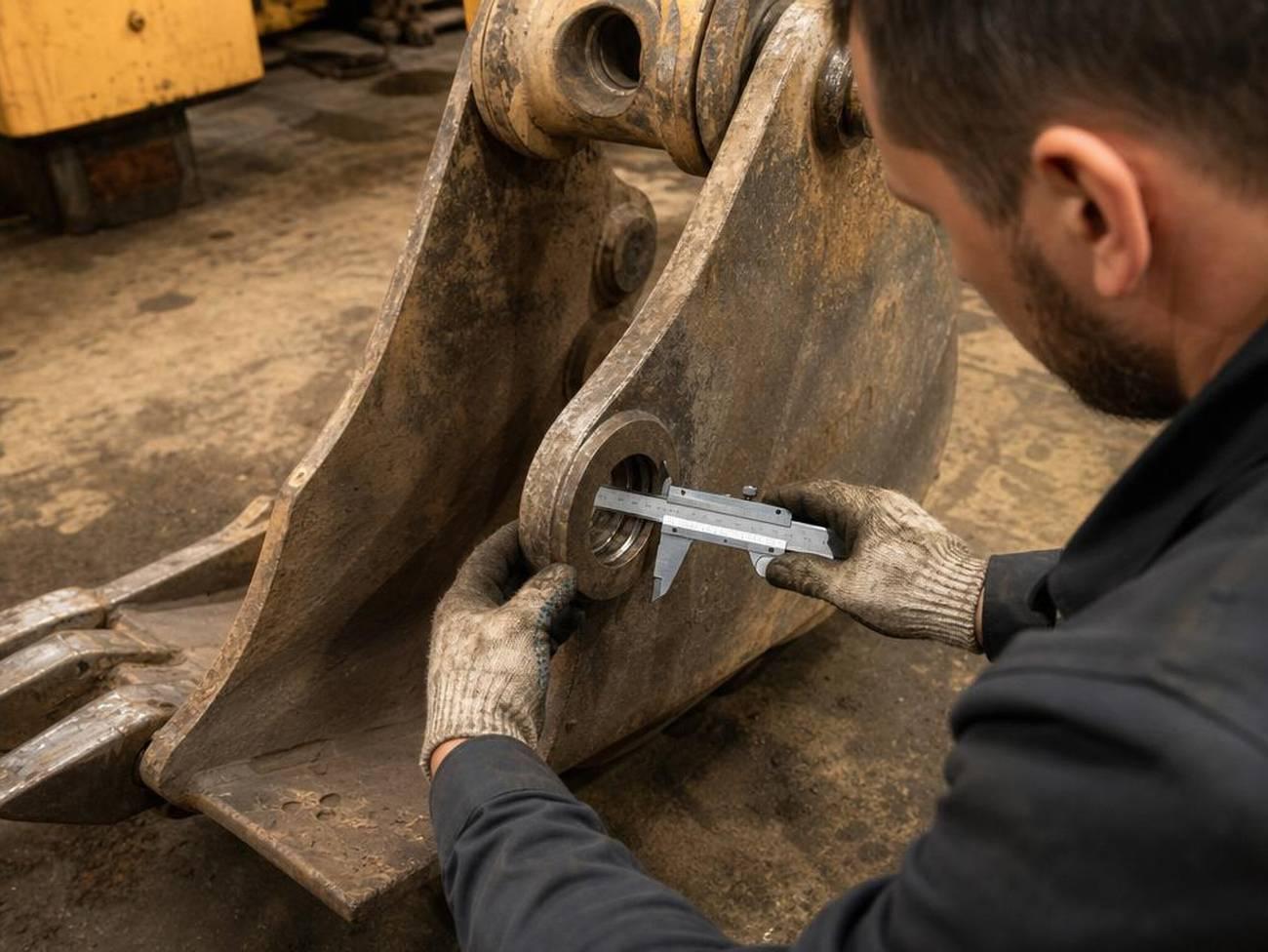

При заказе онлайн запрашивайте чертёж с межцентровыми расстояниями и диаметрами пальцев. Нормальная компания пришлёт сразу. Попросите показать фото швов изнутри — не только снаружи. Если менеджер не может сбросить — значит ковша нет в наличии, и вопрос, есть ли вообще налаженный заказ. Совместимость сверяйте не только по марке, но и по году выпуска машины: у китайских брендов (SANY, XCMG) геометрия рукояти менялась между поколениями. Стандартный ковш 0,8 м3 из S355 — 35 000-55 000 рублей. Усиленный из Hardox — 65 000-100 000. Предложение усиленного за 30 000 — повод задать прямой вопрос про материал и попросить сертификат.

Обслуживание и уход за ковшом: как продлить срок службы

Видел ковши, которые отработали 8000 моточасов без серьёзного ремонта, и те, что приходили на сервис убитыми через 1500. Разница почти всегда не в марке — в том, как следят.

Осмотр — каждые 250 моточасов. Проверяем сварные швы по периметру: трещины начинаются там, где боковые стенки встречаются с днищем. Пошёл шов — варим сразу, не ждём. Режущая кромка изнашивается неравномерно: середина стирается быстрее краёв. Толщина упала ниже 12-15 мм — наплавляем или меняем секцию. Это рабочее решение: днище и кромку можно наплавлять 2-3 раза до списания ковша. Используем электроды или проволоку с твёрдостью наплавки HRC 55-62. Перед наплавкой металл прогреть — иначе трещины в зоне термического влияния.

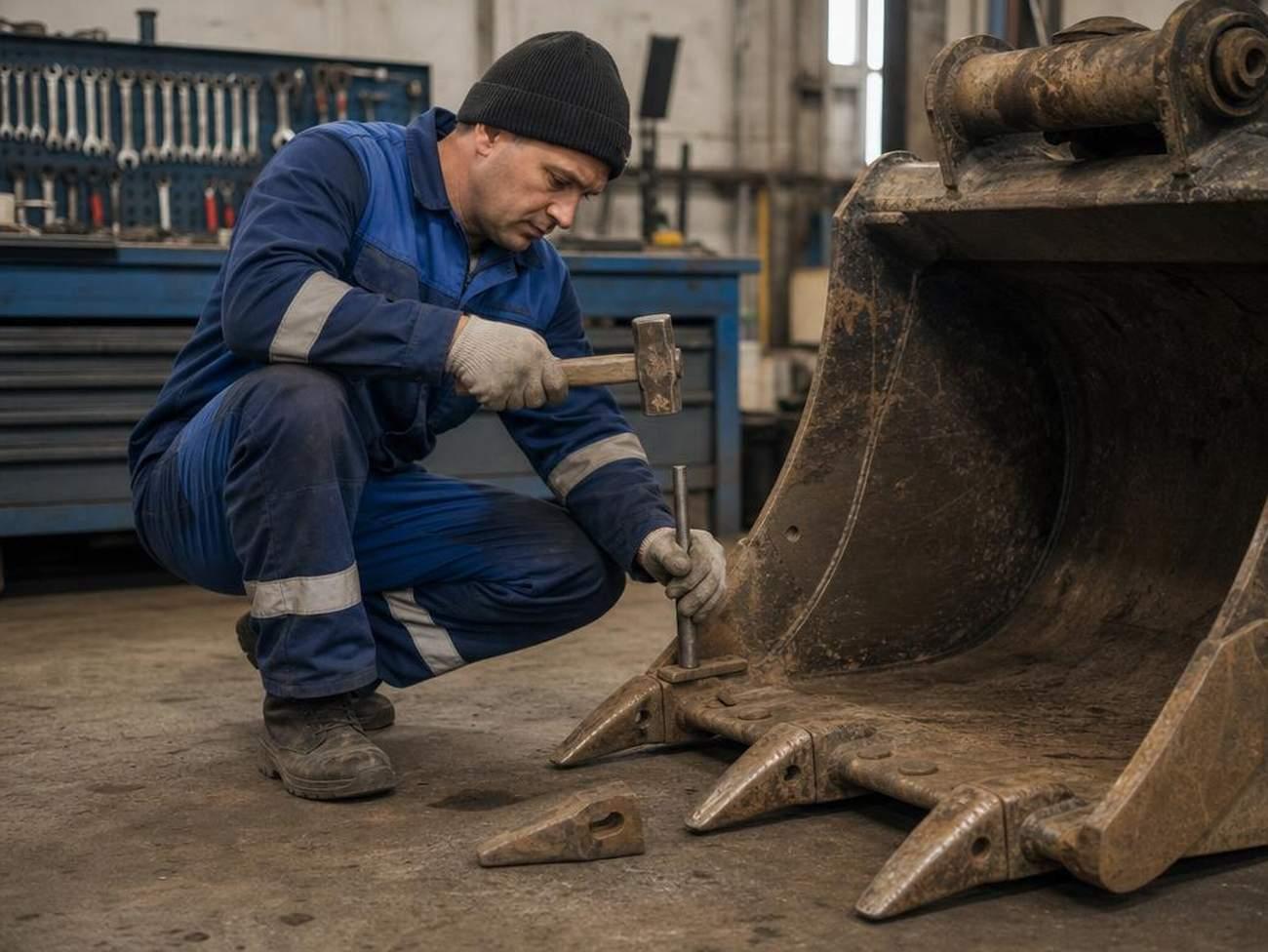

Зубья меняем до того, как сточились под корень. Изношенный зуб перекладывает нагрузку на адаптер. Ориентир: зуб стёрся на треть — меняем. Типичные места износа для контроля: днище в центре, боковые режущие кромки, зона вокруг адаптеров, пальцы крепления к рукояти. Пальцы смазываем через пресс-маслёнки каждые 50-100 моточасов. В абразивной среде — чаще. Сухой палец разбивает втулку за несколько недель, а это сварочные работы и простой.

Восстановительный ремонт запчастями и наплавкой становится невыгодным, когда: трещины идут по основному металлу (не по шву), деформированы проушины, износ днища превысил 60% от исходной толщины. Тогда ремонт выйдет дороже нового ковша. Хранение вне сезона: на деревянных подкладках, кромку и пальцы — консервационная смазка, зубья снять отдельно (иначе ржавеют посадочные гнёзда адаптеров). Полчаса осенью — и весной ковш выходит на объект без сюрпризов. Это важно, если используем технику сезонно.

Комплектующие для обслуживания лучше держать в запасе: коронки, пальцы, шплинты. Простой машины из-за отсутствия коронки ценой 800 рублей — классическая история, которую я регулярно вижу. Хороший сервис начинается не с ремонта, а с профилактики: регулярный осмотр, своевременная смена расходных частей, правильное хранение. Эти три вещи увеличивают ресурс ковша в полтора-два раза по сравнению с режимом «пока не сломается».

Как не ошибиться с выбором ковша: итоговый чек-лист

Правильно подобрать ковш — техническая задача с конкретными входными данными. Те, кто нашли ответы на эти вопросы заранее, никогда не возвращались с неподходящим инструментом. Ниже — всё, что нужно выяснить до заказа.

1. Тип машины и эксплуатационная масса. Не «экскаватор 20 тонн», а конкретная модель. Машин одного номинального класса несколько, усилие на рукояти у них разное. Ковш подбирается под реальное усилие копания.
2. Тип крепления. Пин-он или квик-каплер. Если квик-каплер — его производитель и стандарт. Без этого ковш физически не подойдёт.
3. Основные задачи. Земляные работы, погрузка сыпучих, скала, планировка, траншея. Универсального ковша для всего не существует.
4. Тип грунта. Мягкий, средний, скальный, абразивный, липкий. От этого зависит выбор стали, конфигурации зубьев, нужен ли рёберный рисунок на днище.
5. Квик-каплер: нужен или нет. Меняете навесное чаще раза в смену — нужен. Ковш стоит постоянно — переплата за совместимость не всегда оправдана.
6. Бюджет с учётом ресурса. Дешёвый ковш на скальных работах выйдет дороже Hardox-версии через год. Считаем стоимость владения, а не цену покупки.
7. Поставщик и наличие запчастей. Убедитесь, что зубья, адаптеры и пальцы к этой модели есть в наличии в России. Иначе при первом износе — в очередь на 6-8 недель.

Ковш определяет производительность всей машины. Неподходящий не просто медленнее работает: он перегружает гидравлику, ускоряет износ стрелы и рукояти, увеличивает расход топлива. Потратить 30 минут на правильный подбор — значит сэкономить месяцы простоев и тысячи на ремонте. В статье разобрано всё для осознанного выбора: устройство, виды, характеристики, материалы, аксессуары и обслуживание. Остальное — за вами.

Список литературы

1. Межгосударственный стандарт ГОСТ 29290-92 (ИСО 7546-83). Машины землеройные. Ковши погрузчиков и погрузочные ковши экскаваторов. Определение вместимости и испытания. Госстандарт России, 1993.
2. Межгосударственный стандарт ГОСТ 30067-93. Экскаваторы одноковшовые универсальные полноповоротные. Общие технические условия. Госстандарт России, 1993 (введён в действие с 1995).
3. Кириллов К. Сменное рабочее оборудование гидравлических экскаваторов // Основные средства. — 2008. — №10.
4. Протасов Н. Экскаватор + навесное оборудование: эффективность очевидна // Основные средства. — 2017. — №10.
