За семнадцать лет работы на СТО я видел самые разные ошибки при подборе навесного оборудования. Но одна повторяется чаще других: человек берёт гидромолот «потому что подходит по размеру кронштейна» — и через месяц приходит с убитой гидросистемой или треснувшей стрелой экскаватора. Гидромолот: серьёзная нагрузка на всю машину, и выбирать его нужно с головой.

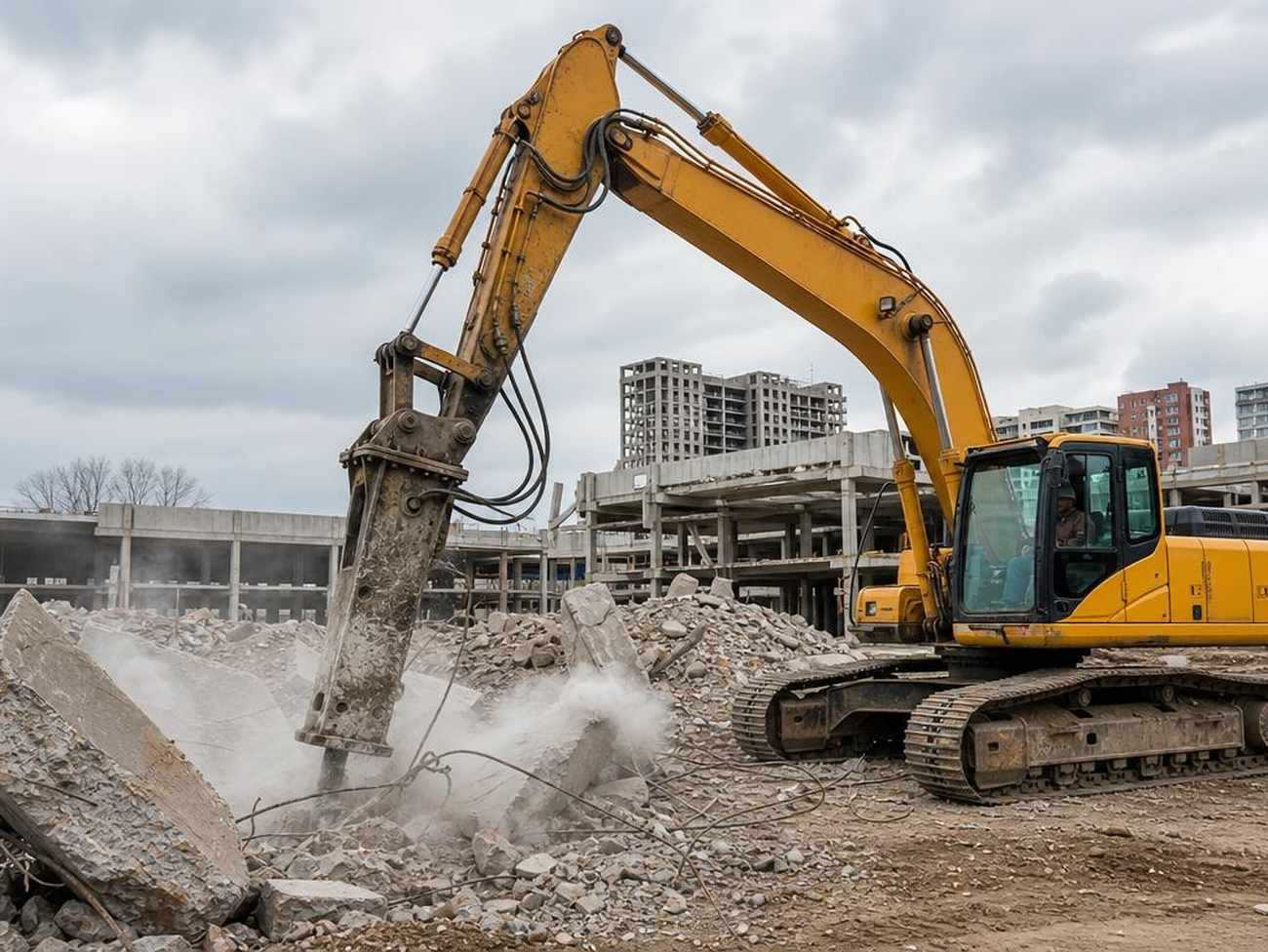

Гидромолот — навесное оборудование, которое устанавливается на экскаватор, мини-экскаватор или погрузчик вместо ковша и превращает его в ударный инструмент. С его помощью разбивают бетон, асфальт и мёрзлый грунт, рыхлят скальные породы, демонтируют фундаменты и перекрытия. Дорожные работы, снос строений, карьерная добыча, коммунальное строительство — популярная техника, без которой сложно представить современную стройку.
Область применения широкая, но именно это и создаёт проблему: люди думают, что любой молот встанет на любую машину. На самом деле неправильный подбор гидромолота ведёт не просто к снижению производительности. Это реальные поломки: разрушение гидравлических шлангов, выход из строя гидрораспределителя, деформация стрелы, критический износ самого молота за несколько рабочих смен. Я лично разбирал экскаватор, которому поставили молот без расчётов — просто потому что «раньше так делали». Стрела пошла трещинами уже через три недели.
В этой статье разберём всё, что нужно знать для правильного выбора: как устроен гидромолот, какие параметры машины и молота должны совпасть, как считать допустимую массу, на что смотреть в характеристиках гидросистемы и какой тип молота подходит для каких условий. Без воды — только то, что реально влияет на результат.
Как устроен гидромолот и почему важен правильный подбор
Принцип работы гидромолота прямой: гидравлическая жидкость под давлением поступает в молот, разгоняет поршень, тот бьёт по пике — и так с высокой частотой. Энергия удара формируется за счёт давления и потока, которые выдаёт гидравлика базовой машины. Нет нужного давления — нет нормальной энергии удара. Есть лишний поток — молот перегревается и выходит из строя быстро.
По конструкции гидромолоты делятся на два основных типа: азотные (поршневые) и мембранные.

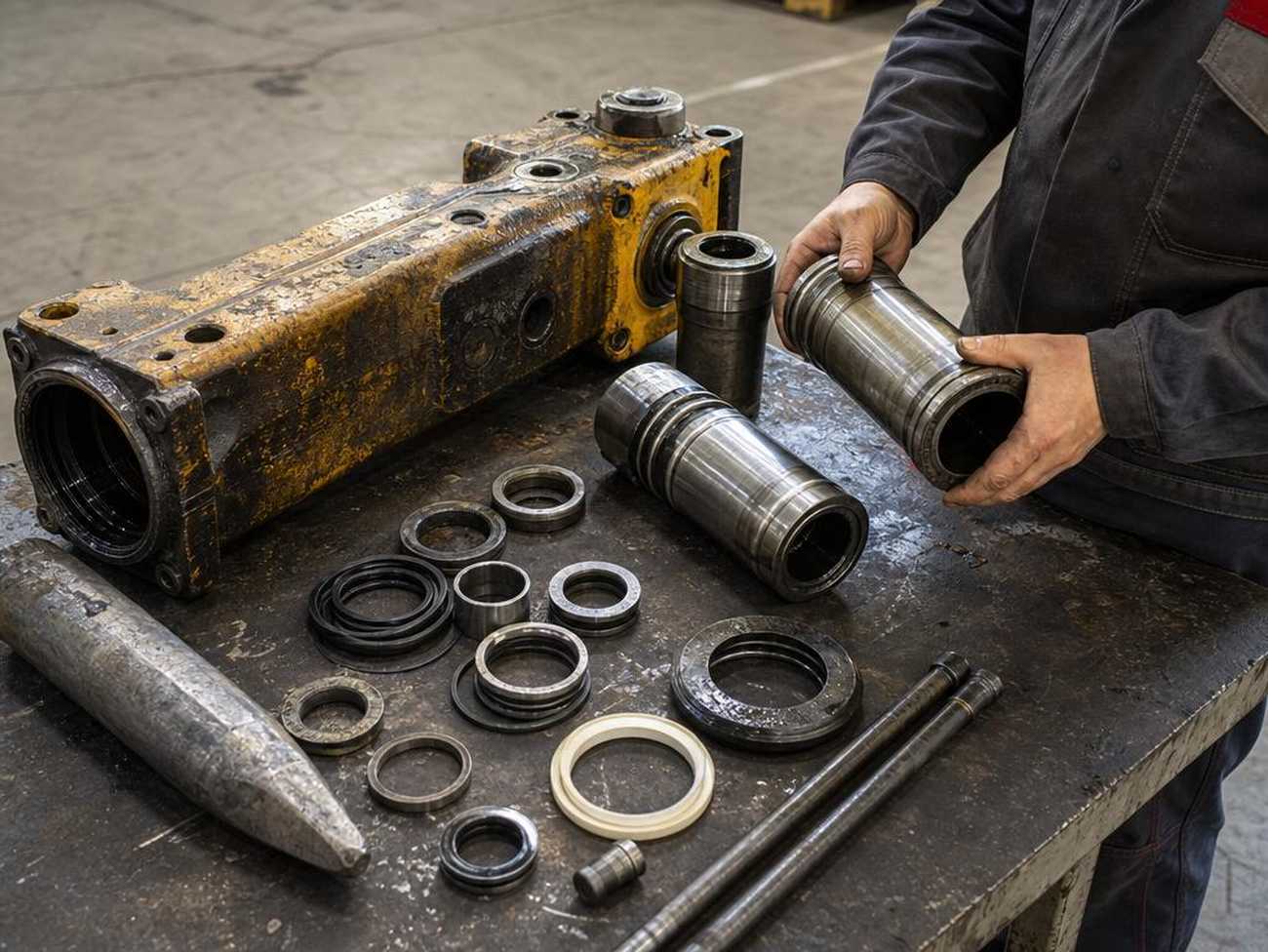

Азотный гидромолот считается более распространённым и надёжным в условиях интенсивной работы. В нём есть аккумулятор давления с азотом: газ сжимается при обратном ходе поршня и отдаёт накопленную энергию при рабочем. Это даёт стабильную энергию удара, хорошую частоту и предсказуемое поведение в процессе работы. Такой молот долго служит при правильном обслуживании — главное, контролировать давление азота и не запускать его с просевшим аккумулятором.
Мембранный гидромолот проще по конструкции: вместо азотного аккумулятора стоит резиновая мембрана. Производство такого молота дешевле, и цена на них ниже. Но мембрана — расходник, который изнашивается, особенно при работе с твёрдыми материалами. В тяжёлых условиях мембранный тип уступает азотному по ресурсу и стабильности характеристик.
Ключевые технические характеристики гидромолота, на которые смотрят при подборе:
- Энергия удара — измеряется в джоулях (Дж), показывает, с какой силой бьёт молот. Чем выше — тем тверже материал, с которым он справится.
- Частота ударов — количество ударов в минуту. Высокая частота нужна для мягких материалов, низкая — для скалы и армированного бетона.
- Рабочее давление — диапазон давления гидравлики, при котором молот работает нормально. Должен совпадать с тем, что выдаёт экскаватор.
- Объём потока (л/мин) — сколько масла в минуту нужно молоту. Превышение или недостаток потока разрушают узлы молота и гидросистему машины.
Вот почему нельзя выбирать молот «на глаз» или «по размеру». Если поток гидравлики экскаватора превышает допустимый для молота — клапаны не справляются, молот перегревается, происходят гидравлические удары. Если давление ниже нужного — молот бьёт вполсилы, поскольку не хватает энергии для нормального рабочего цикла. Поломки в таких случаях случаются очень быстро, и часто затрагивают не только молот, но и гидрораспределитель, шланги, а иногда — насос машины. Ремонт обходится в разы дороже, чем правильный подбор с самого начала.
Масса гидромолота: правило 4–10% от веса экскаватора
Первое, с чего я начинаю подбор молота — это вес. Не давление, не поток, не диаметр пики. Именно масса. Потому что неправильный весовой баланс разрушает машину быстрее, чем любой другой просчёт.
Правило простое: масса гидромолота должна быть в диапазоне от 4–7% до 10% от эксплуатационной массы базовой машины. Это не маркетинговые рекомендации — это физика. Молот несёт консольную нагрузку на стреле, и если она выходит за допустимые пределы, начинаются проблемы.
Что происходит, если молот слишком тяжёлый (больше 10%)?
- Риск опрокидывания машины при работе на склоне или неровной поверхности.

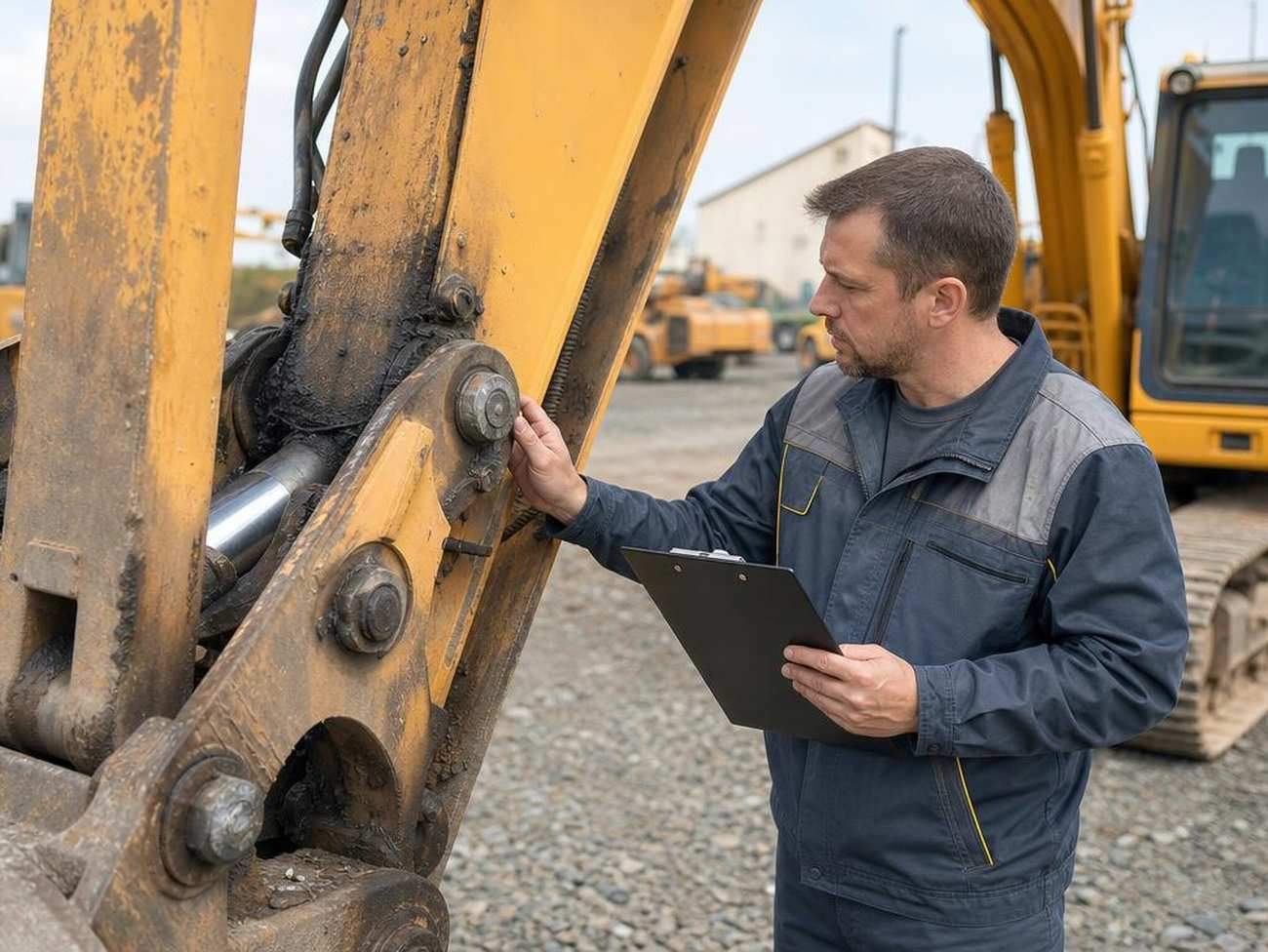

- Перегрузка стрелы и рукояти — трещины в металлоконструкции, разрушение сварных швов.
- Повышенный износ шарниров и втулок стрелы.
- Перегрев гидравлики из-за повышенной нагрузки на цилиндры.
Что происходит, если молот слишком лёгкий (меньше 4%)?
- Недостаточное прижатие пики к материалу — молот «прыгает» вместо того, чтобы бить.
- Холостые удары — пика отскакивает, энергия уходит в вибрацию, а не в разрушение.
- Низкая эффективность работы, высокий расход топлива, быстрый износ пики.
Как рассчитать допустимый диапазон? Берёте эксплуатационную массу машины из паспорта (или таблички на раме) и считаете:
- Минимальная масса молота = масса машины × 0,04
- Максимальная масса молота = масса машины × 0,10
Примеры для разных классов машин:
| Класс машины | Эксплуатационная масса | Допустимый диапазон массы молота |
|---|---|---|
| Мини-экскаватор | 1,5–3 т | 60–300 кг |
| Компактный экскаватор | 5–8 т | 200–800 кг |
| Средний экскаватор | 14–20 т | 560–2000 кг |
| Тяжёлый экскаватор | 25–35 т | 1000–3500 кг |
| Погрузчик (мини) | 3–5 т | 120–500 кг |
Был у меня случай: клиент пригнал китайский экскаватор на 14 тонн, на котором стоял молот под 1800 кг. «Продавец сказал, что подходит» — вот и всё обоснование. Стрела уже имела характерный прогиб, втулки разбиты вхлам. Молот пришлось снимать, машину — ремонтировать. Превышение допустимого веса почти вдвое за два месяца убило то, что должно было ходить несколько лет.
Важный момент: паспортных данных машины недостаточно, если на ней установлено дополнительное оборудование — противовес, удлинённая стрела, кабина повышенной комфортности. Всё это меняет весовой баланс, расчёт должен соответствовать реальной конфигурации машины, а не базовой комплектации.
Параметры гидросистемы экскаватора: давление и поток
Подобрать гидромолот по массе — это полдела. Дальше идёт вопрос, который многие пропускают: а вытянет ли гидросистема экскаватора нужный поток и давление? Если нет — молот будет работать вполсилы, и никакой правильный вес это не исправит.
У каждого гидромолота два ключевых требования к гидросистеме: рабочее давление (бар) и производительность насоса (л/мин). Оба параметра указаны в паспорте молота. Задача — сверить их с техническими характеристиками экскаватора.
Типичный молот на класс 20 тонн требует давление 150–180 бар и поток 80–120 л/мин. Если экскаватор выдаёт по вспомогательному контуру 100 бар и 60 л/мин — молот физически не наберёт расчётную энергию удара. Он будет стучать, но вяло. На граните или мёрзлом грунте — вообще бесполезно.
Предохранительный клапан
Отдельная история — превышение давления. Если гидросистема экскаватора выдаёт давление выше допустимого для молота, срабатывает предохранительный клапан. В норме это защита. На практике — если клапан срабатывает постоянно, молот подобран неправильно: либо требования молота выше возможностей машины, либо наоборот — молот рассчитан на меньшее давление, чем гидросистема выдаёт по умолчанию.
Видел такую ситуацию: взяли молот под «запас по давлению» — чтобы гидросистема не работала на пределе. В итоге предохранительный клапан молота щёлкал каждые несколько секунд, молот грелся, уплотнения потекли за сезон. Решение — регулировка давления вспомогательного контура на самом экскаваторе, это делается через сервисное меню или механически на редукционном клапане.
Гидроразводка — обязательное условие
Подключить молот можно только при наличии гидроразводки — отдельного гидравлического контура с выводами под навесное оборудование. На большинстве современных экскаваторов она есть в базе или как опция. Но на части старых машин и некоторых бюджетных китайских моделях её нет вообще — только ковш.
Перед покупкой молота проверьте: есть ли на стреле или рукояти быстроразъёмные соединения под вспомогательный контур, и какие характеристики по нему указаны в руководстве по эксплуатации. Не «со слов продавца», а именно в документации.
Распространённая ошибка: покупка под «завышенные» характеристики
Некоторые производители экскаваторов указывают в рекламных материалах пиковое давление системы — то, что насос выдаёт в моменте при максимальной нагрузке. Это не рабочее давление вспомогательного контура. Разница может быть 30–50 бар. Покупатель видит «220 бар» в буклете, берёт молот под 200 бар — и получает постоянные срабатывания клапана или недостаточную мощность. Сравнивайте паспортные данные, а не рекламные.
Диаметр пики и реальная энергия удара
Когда начинаешь сравнивать гидромолоты разных производителей по паспортам — быстро понимаешь: цифры энергии удара у всех разные, методики измерения — тоже. Один называет 800 Дж, другой на аналогичном классе пишет 1200 Дж. Кто врёт?
Скорее всего — оба немного лукавят. Энергия удара в паспорте — расчётная или стендовая величина, измеренная в идеальных условиях. На реальном грунте, с реальным давлением и температурой масла, цифры будут другими. Стандартный маркетинговый приём, с которым нужно просто уметь работать.

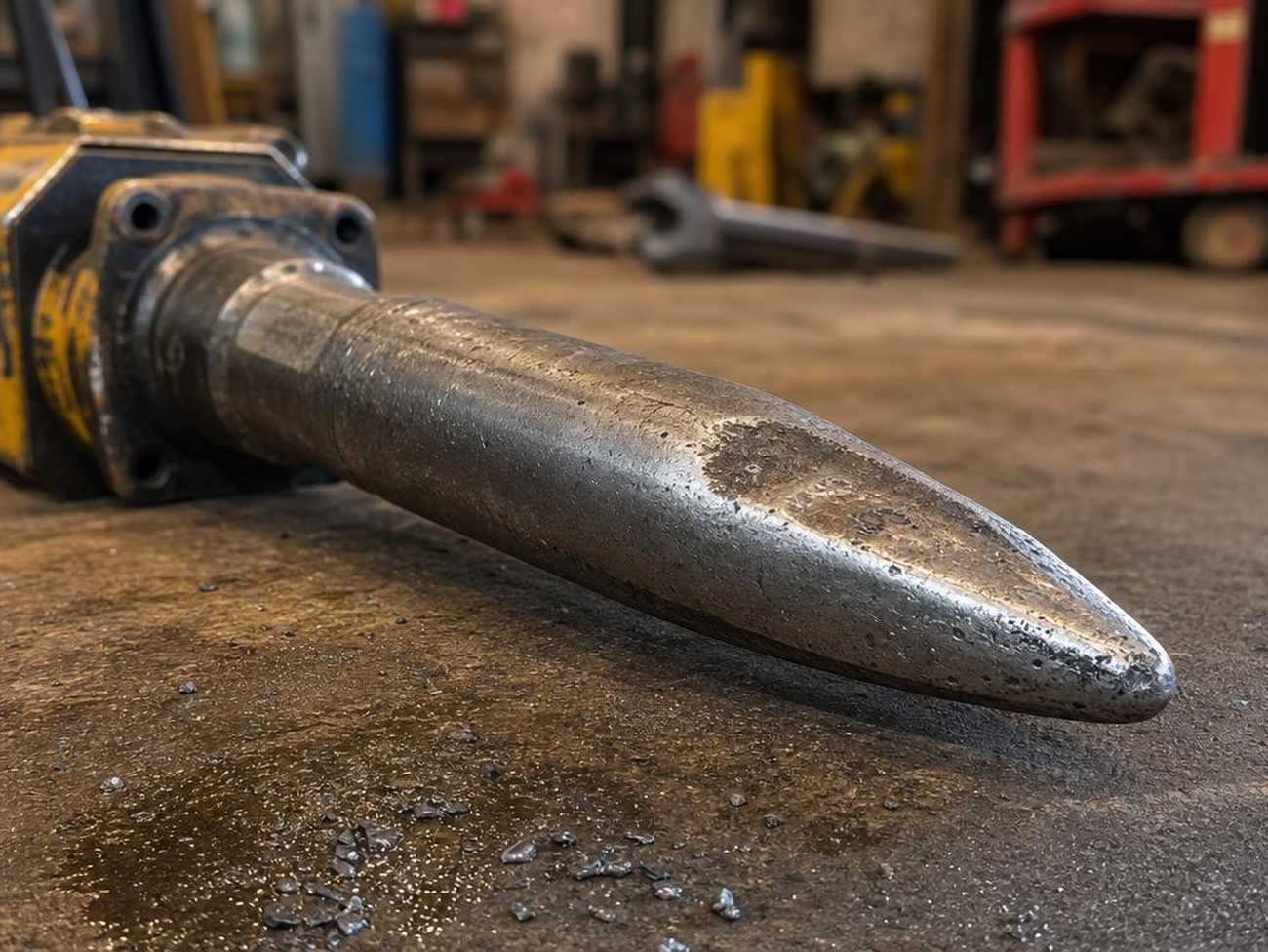

Диаметр пики — честный ориентир
Диаметр пики — единственный параметр, который производители не могут особо приукрасить. Это физический размер, его можно измерить рулеткой. И он напрямую связан с реальной разрушительной мощностью: чем толще пика, тем большее усилие она способна передать в материал без разрушения самого инструмента.
Практические ориентиры по диаметру:
- до 45 мм — лёгкие молоты, асфальт, тротуарная плитка, мягкий грунт
- 45–75 мм — средний класс, бетон марки до М300, скальный грунт средней твёрдости
- 75–100 мм — тяжёлые молоты, железобетон, крепкий известняк, базальт
- свыше 100 мм — карьерная техника, разрушение массивных конструкций
Если два молота заявляют схожую энергию удара, но у одного пика 55 мм, а у другого — 70 мм, второй в реальной работе окажется мощнее. Просто потому что толстая пика не гнётся и не вибрирует — она давит.
Как проверить заявленные показатели
Запросите у поставщика сертификат испытаний или протокол замера энергии удара. Серьёзные производители — Atlas Copco, Furukawa, NPK — такие документы предоставляют. Китайские бренды — реже, но у крупных дистрибьюторов они тоже есть.
Второй способ — смотреть на соотношение массы молота и заявленной энергии. Если молот весит 600 кг и декларирует 1800 Дж — это физически сомнительно. Для такой энергии нужен молот от 900 кг и выше. Несоответствие масса/энергия — первый признак завышенных технических характеристик.
Тип корпуса гидромолота: открытый, закрытый, боковым креплением
Конструкция корпуса влияет на три вещи: уровень вибрации на экскаватор, защиту внутренних компонентов и удобство обслуживания. Не маркетинговая опция — практический выбор под конкретные условия работы.
Открытый корпус
Классика и самый распространённый вариант. Рабочий цилиндр и механизм удара ничем не закрыты снаружи — только защитные скобы или кожухи в районе соединений. Плюсы: дешевле, к любому узлу легко добраться при обслуживании, замена уплотнений или поршня занимает меньше времени. Минусы: вибрация передаётся напрямую на рукоять экскаватора, пыль и грязь попадают внутрь быстрее.
Подходит для работ, где простота обслуживания важнее — например, на стройплощадках с ежедневной эксплуатацией и собственным механиком.
Закрытый корпус
Рабочая часть полностью закрыта стальным кожухом с демпферами — резиновыми или полиуретановыми подушками между корпусом и цилиндром. Они гасят вибрацию и защищают механизм от ударов кусками породы. Плюсы: ресурс гидросистемы и стрелы экскаватора выше, молот дольше держит уплотнения. Минусы: дороже на 20–40%, доступ к внутренним узлам сложнее — нужно снимать кожух.
Оправдан при интенсивной работе в карьере или на сносе, где молот работает 6–8 часов в смену. Экономия на технике потом обходится дороже, чем разница в цене корпуса.
Боковое крепление
Молоты с боковым креплением — отдельная категория. Крепятся не через стандартную серьгу на конце рукояти, а сбоку, через специальную проставку. Это позволяет развернуть молот горизонтально или под нестандартным углом.
Применяется в двух случаях: работа в стеснённых условиях, где вертикальный удар невозможен — тоннели, подвалы, пространство под перекрытиями — и монтаж на фронтальный погрузчик или телескопик. На экскаваторе боковое крепление встречается реже, но для погрузчика это практически единственный рабочий вариант.
На практике: клиент привёз погрузчик Lonking под демонтаж кирпичных перегородок в цехе. Потолок — 4,2 метра, стандартный молот вертикально не помещался. Поставили молот с боковым креплением — работали горизонтально, всё сделали без переделки навески. Без этого типа корпуса пришлось бы либо брать маленький молот с потерей мощности, либо вообще отказываться от гидромолота.
Как выбрать тип корпуса
- Разовые работы, бюджет ограничен — открытый
- Интенсивная эксплуатация, карьер или снос — закрытый
- Погрузчик или стеснённое пространство — боковое крепление
Азотный или мембранный гидромолот: что выбрать
Оба типа делают одно и то же — бьют. Но устроены по-разному, и это напрямую влияет на технические характеристики, стоимость обслуживания и ресурс.
Азотный (поршневой) гидромолот работает за счёт газовой камеры с зарядом азота под давлением 25–40 бар. Поршень сжимает газ при обратном ходе, накопленная энергия отдаётся в удар. Результат — высокая энергия удара и возможность регулировать частоту и мощность под конкретный материал. Такие молоты стоят дороже и требуют периодической зарядки азотом: раз в 200–400 моточасов, в зависимости от производителя и условий эксплуатации.
Мембранный гидромолот проще: вместо газовой камеры стоит резиновая мембрана, которая компенсирует давление. Устройство дешевле в производстве, ниже стоимость ремонта, меньше риск потерять азот при утечке. Но ограниченная мощность — это физика, а не недостаток конкретного бренда. Для лёгких задач (дорожные работы, рыхление мягкого грунта) мембранный вполне справляется.
По производителям: самые популярные родом из Южной Кореи. NPK, Furukawa, SB — проверенные марки с развитой сетью сервиса и наличием запчастей в России. Из российских компаний заметны «Impulse» и ряд небольших производств — цена ниже, но с гарантиями и наличием специалистов по ремонту нужно разбираться отдельно: смотрите не на обещания, а на реальные сроки поставки деталей и стоимость поршневой группы.
Мой ориентир: если молот будет работать интенсивно — от 6 часов в день — берите азотный. Мембранный хорош для периодических задач, где привести его в порядок при поломке несложно и дёшево.
Подбор гидромолота: от техники или от задачи
Два подхода к выбору — и оба работают, но в разных ситуациях.
«От техники» — когда экскаватор уже есть. Смотрите паспорт машины: рабочее давление, поток, допустимую массу навесного. Молот должен укладываться в эти параметры. Это не «рекомендация» — это ограничение, которое нельзя обойти без переделки гидросистемы.
«От задачи» — когда техники ещё нет или есть возможность выбрать под конкретный объём работ. Здесь важно честно ответить: что именно предстоит разрушать? Мёрзлый грунт требует высокой частоты ударов, скала — максимальной энергии, бетонные конструкции — диаметра пики от 75 мм и выше.
Молот при подборе навесного оборудования — не единственный вариант. Стоит рассмотреть комбинацию инструментов: гидробуры для точечного сверления, фрезы и шнеки для грунта, ковши для уборки после разрушения. Переключиться между насадками порой быстрее и выгоднее, чем гонять молот там, где с задачей справится фреза.
Несколько лет назад ко мне обратился прораб со стройки в Подмосковье: нужно было разобрать старый ленточный фундамент под пристройку. Он был уверен, что нужен гидромолот, уже присмотрел модель под свой 13-тонник. Я спросил: какая там арматура? Оказалось — фундамент 1980-х годов, бетон выветрившийся, арматура минимальная, глубина залегания около 60 см. В итоге взяли гидробур с коронкой 100 мм и фрезу-рыхлитель. Работу сделали за полтора дня вместо расчётных трёх. Молот бы там только лишний шум создал. Задача определяет инструмент, а не наоборот.
Типичные ошибки при покупке:
- Берут молот по цене, не проверив технические характеристики под свою машину
- Ориентируются только на энергию удара, игнорируя поток и давление
- Покупают дороже, думая, что «запас не помешает» — и получают перегрев гидросистемы
- Не уточняют у продавца наличие сервиса в регионе
- Берут молот «на все случаи», хотя под часть задач дешевле взять другое навесное в аренду
Вывод: как не ошибиться при выборе гидромолота
Прежде чем сравнивать гидромолоты по брендам и ценам — пройдите по этому алгоритму:
- Масса молота. 4–10% от эксплуатационной массы экскаватора. Не больше.
- Параметры гидросистемы экскаватора. Давление и поток молота должны укладываться в паспортные данные машины. Если нет точных цифр — запросите у дилера или найдите в сервисной документации.
- Диаметр пики. Под материал: до 68 мм — грунт и кирпич, от 75 мм — бетон и скала.
- Тип корпуса. Открытый — универсал для карьера и стройки. Закрытый — долгий ресурс. Боковое крепление — стеснённые условия.
- Тип молота и производитель. Азотный — для интенсивной работы. Мембранный — для периодических задач. Выбирайте бренд с реальным сервисом в вашем регионе.
Отдельно про сервис: бумажная гарантия работает только там, где есть живые люди с запчастями на складе. Перед покупкой позвоните в сервисный центр — не на горячую линию продавца, а именно в сервис — и спросите, есть ли в наличии уплотнители и боёк для той модели. Хороший центр ответит сразу. Плохой скажет «под заказ, 4–6 недель». Молот встанет раньше, чем придут запчасти.
Достаньте паспорт своего экскаватора, найдите три цифры: рабочее давление гидросистемы, максимальный поток и допустимую массу навесного. С этими данными вы уже сможете отсеять 80% неподходящих молотов на этапе первого звонка поставщику. Проверьте наличие запчастей в сервисном центре до покупки, а не после. Именно так выглядит правильный подбор на практике, а не в теории.
